Överspänningsskydd, 3-polig, 24 V 3 | 20 | 28 | Klämma

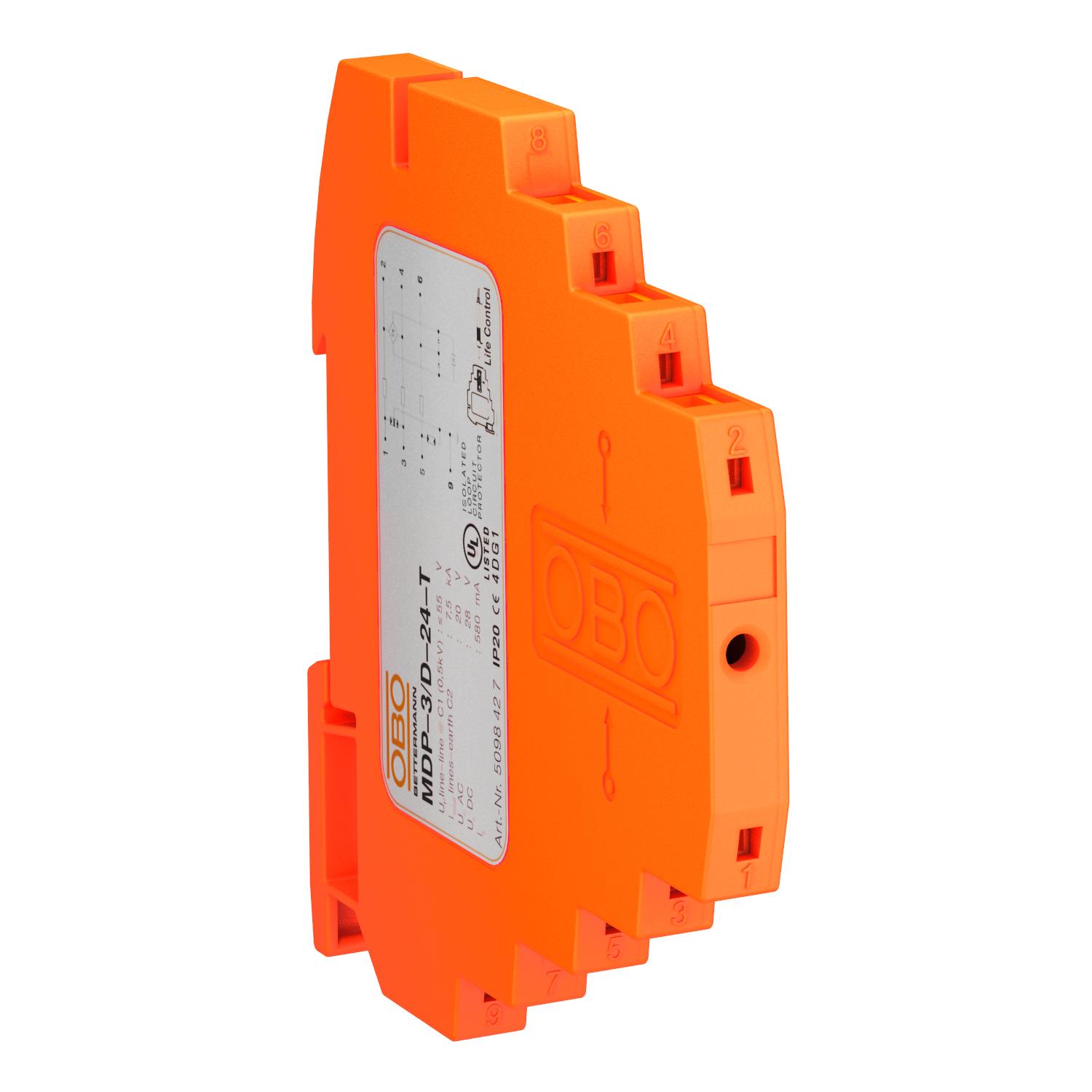

Överspänningsskydd, 3-polig, 24 V

Art.nr. 5098427 | EAN 4012195406877 | E-Nr. 5273755

Art.nr. / Typ

Antal poler

Max. kontinuerlig spänning AC	20 V

Max. kontinuerlig spänning DC	28 V

Inkopplingssystem	Klämma

Produktbeskrivning

Produktbeskrivning

Åskskydd med testfunktion; 24 V

• Nominell lastström 0,58 A
• Skydd för flerledarsystem
• Direkt skärmjordning och med skruvlösa anslutningsklämmor
• Platssparande bredd på endast 8,7 mm
• Skyddskoppling som kan testas med Life Control
• Hög bandbredd upp till 100 MHz
• UL-listad (4DG1)

Användning: Universell användning på 35-mm DIN-skena i alla i handeln förekommande normkapslingar.

Teknisk data

Teknisk data

Anslutningstvärsnitt flertrådigt max.	1,5 mm²
Anslutningstvärsnitt flertrådigt min.	0,14 mm²
Anslutningstvärsnitt flexibelt max.	2,5 mm²
Anslutningstvärsnitt flexibelt min.	0,14 mm²
Anslutningstvärsnitt styv max.	2,5 mm²
Anslutningstvärsnitt styv min.	0,14 mm²
Antal poler	3
CO2-avtryck (GWP) från vagga till grind	0,2963 kg CO2e / 1 Styck
Dimension	24V
Explosionssäkert utförande	nej
Fjärrkontakt	nej
Godkännande	UL
Gränsfrekvens	100 MHz
Infogningsdämpning (insertion loss)	≤3 dB
Inkopplingssystem	Klämma
Isolationsmotstånd	>100 MΩ
Jordning via:	DIN skena
Kapacitans (ledare-jord)	<40 pF
Kapacitans (ledare-ledare)	<40 pF
Kapslingsklasser	IP20
Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3

Max. kontinuerlig spänning AC	20 V
Max. kontinuerlig spänning DC	28 V
Nominell belastningsström AC	0,4 A
Nominell belastningsström DC	0,58 A
Nominell spänning	24 V
Övervakning	nej
Seriemotstånd per ledare	2,35 Ω ± 5 %
Signalering på enheten	avläsningsbar
Skärm anslutning	ja
Skärmning	direkt
Skyddsnivå @ C1	<65 V
Spänningsskyddsnivå ledare–jord	<800 V
Spänningsskyddsnivå ledare–ledare	<55 V
SPD enligt IEC 61643-21	Klass I+II+III / D1+C2+C1
Stötströmsstyrka ledare-ledare	C2: 5 kV / 2,5 kA (8/20µs)
Stötströmsstyrka ledare-ledare	C1: 0,5 kV / 0,25 kA (8/20µs)
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	D1: 1,5 kA
Total avledningsstötström (8/20)	7,5 kA

Alla typer

Alla typer

Typ	Antal poler	Max. kontinuerlig spänning AC	Max. kontinuerlig spänning DC	Inkopplingssystem	E-Nr.	Art.nr.	Mängd	Minsta förpackning
MDP-2 D-24-T	2	20 V	28 V	Klämma	5273754	5098422	Styck	1 Styck
MDP-3 D-24-T	3	20 V	28 V	Klämma	5273755	5098427	Styck	1 Styck
MDP-4 D-24-T	4	20 V	28 V	Klämma	5273756	5098431	Styck	1 Styck
