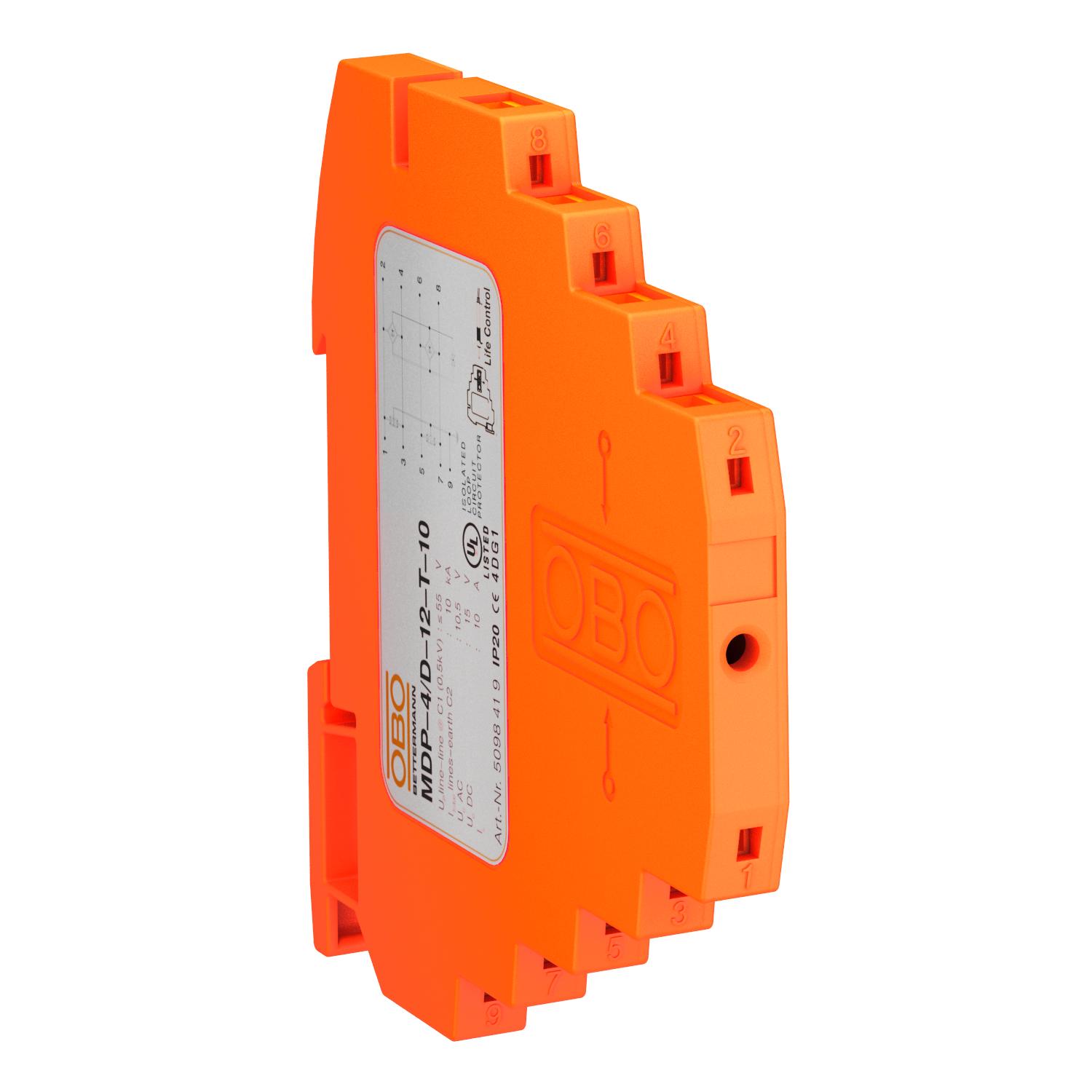

Överspänningsskydd, 4-polig, 12 V

Art.nr. 5098419 | EAN 4012195773610 | E-Nr. 5273762

Art.nr. / Typ

Antal poler

Max. kontinuerlig spänning AC	10,5 V

Max. kontinuerlig spänning DC	15 V

Inkopplingssystem	Klämma

Produktbeskrivning

Produktbeskrivning

Åskskydd med testfunktion; 12 V

• Nominell lastström 10 A
• Skydd för flerledarsystem
• Direkt skärmjordning och med skruvlösa anslutningsklämmor
• Platssparande bredd på endast 8,7 mm
• Skyddskoppling som kan testas med Life Control
• Hög bandbredd upp till 100 MHz
• UL-listad (4DG1)

Användning: Universell användning på 35-mm DIN-skena i alla i handeln förekommande normkapslingar.

Teknisk data

Teknisk data

Anslutningstvärsnitt flertrådigt max.	1,5 mm²
Anslutningstvärsnitt flertrådigt min.	0,14 mm²
Anslutningstvärsnitt flexibelt max.	2,5 mm²
Anslutningstvärsnitt flexibelt min.	0,14 mm²
Anslutningstvärsnitt styv max.	2,5 mm²
Anslutningstvärsnitt styv min.	0,14 mm²
Antal poler	4
Dimension	12V
Godkännande	UL
Gränsfrekvens	100 MHz
Infogningsdämpning (insertion loss)	≤3 dB
Inkopplingssystem	Klämma
Isolationsmotstånd	>100 MΩ
Jordning via:	DIN skena
Kapacitans (ledare-ledare)	<40 pF
Kapslingsklasser	IP20
Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3

Max. kontinuerlig spänning AC	10,5 V
Max. kontinuerlig spänning DC	15 V
Nominell belastningsström AC	0,7 A
Nominell belastningsström DC	10 A
Nominell spänning	12 V
Signalering på enheten	avläsningsbar
Skärm anslutning	ja
Skärmning	direkt
Spänningsskyddsnivå ledare–jord	<800 V
Spänningsskyddsnivå ledare–ledare	<55 V
SPD enligt IEC 61643-21	Klass I+II+III / D1+C2+C1
Stötströmsstyrka ledare-ledare	C1: 0,5 kV / 0,25 kA (8/20µs)
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	D1: 2 kA
Total avledningsstötström (8/20)	10 kA
