Överspänningsskydd, 4-polig, utförande 5 V 4 | 7 | 10 | Klämma

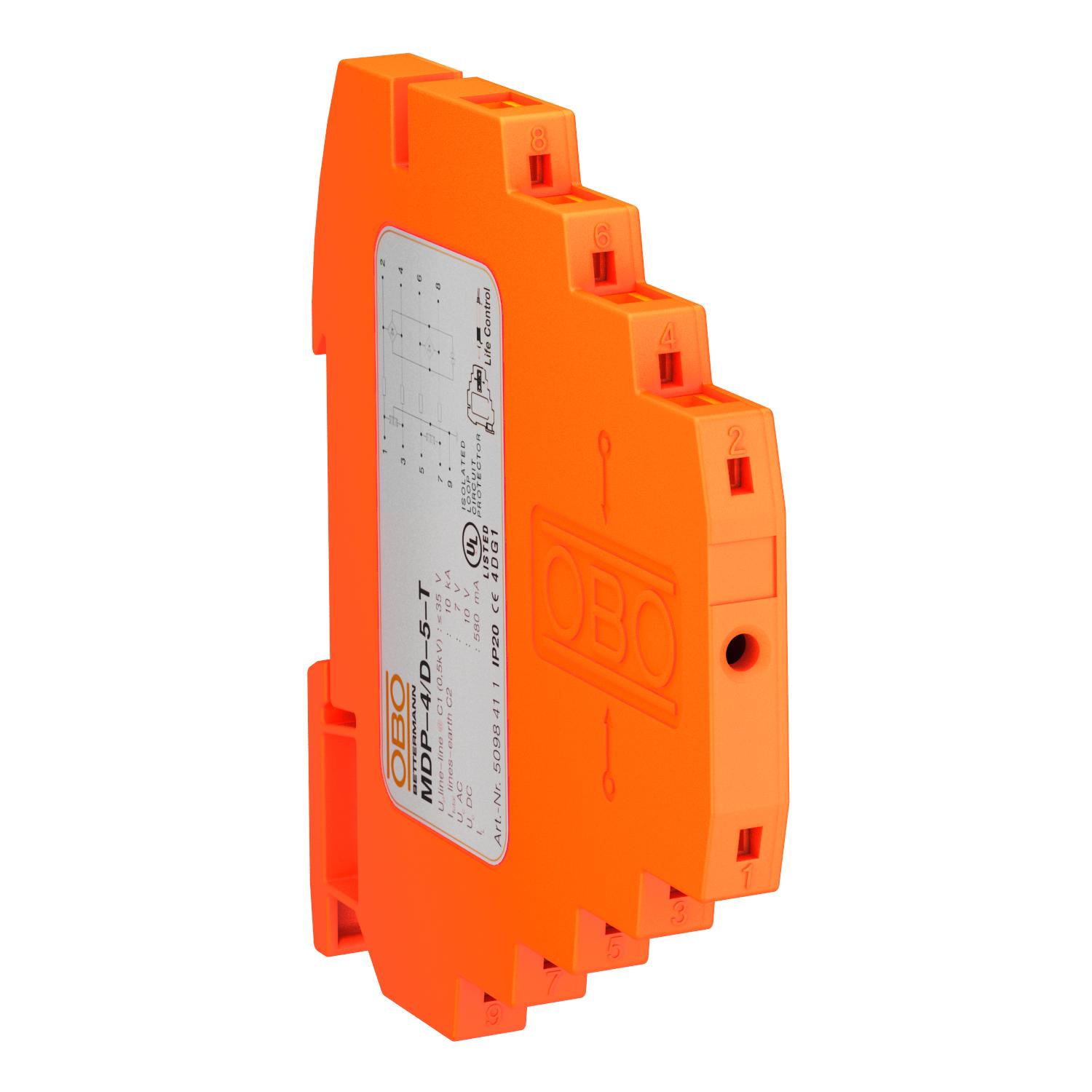

Överspänningsskydd, 4-polig, utförande 5 V

Art.nr. 5098411 | EAN 4012195406853 | E-Nr. 5273753

Art.nr. / Typ

Antal poler

Max. kontinuerlig spänning AC	7 V

Max. kontinuerlig spänning DC	10 V

Inkopplingssystem	Klämma

Produktbeskrivning

Produktbeskrivning

Åskskydd med testfunktion; utförande 5 V

• Märklastström 0,58 A
• Skyddsenhet för flerledarsystem
• Direkt skärmjordning och med skruvlösa anslutningsklämmor
• Platssparande bredd på endast 8,7 mm
• Skyddskoppling som kan testas med Life Control
• högt frekvensområde 0–100 MHz
• UL-listad (4DG1)

Användning: Universell användning på 35 mm profilskena i alla i handeln förekommande normkapslingar.

Teknisk data

Teknisk data

Anslutningstvärsnitt flertrådigt max.	1,5 mm²
Anslutningstvärsnitt flertrådigt min.	0,14 mm²
Anslutningstvärsnitt flexibelt max.	2,5 mm²
Anslutningstvärsnitt flexibelt min.	0,14 mm²
Anslutningstvärsnitt styv max.	2,5 mm²
Anslutningstvärsnitt styv min.	0,14 mm²
Antal poler	4
CO2-avtryck (GWP) från vagga till grind	0,2958 kg CO2e / 1 Styck
Dimension	5V
Explosionssäkert utförande	nej
Fjärrkontakt	nej
Godkännande	UL
Gränsfrekvens	100 MHz
Infogningsdämpning (insertion loss)	≤3 dB
Inkopplingssystem	Klämma
Isolationsmotstånd	>10 MΩ
Jordning via:	DIN skena
Kapacitans (ledare-ledare)	< 40 pF
Kapslingsklasser	IP20
Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3

Max. kontinuerlig spänning AC	7 V
Max. kontinuerlig spänning DC	10 V
Nominell belastningsström AC	0,4 A
Nominell belastningsström DC	0,58 A
Nominell spänning	5 V
Övervakning	nej
Seriemotstånd per ledare	2,35 Ω ± 5 %
Signalering på enheten	avläsningsbar
Skärm anslutning	ja
Skärmning	direkt
Skyddsnivå @ C1	<50 V
Spänningsskyddsnivå ledare–jord	<800 V
Spänningsskyddsnivå ledare–ledare	<35 V
SPD enligt IEC 61643-21	Klass I+II+III / D1+C2+C1
Stötströmsstyrka ledare-ledare	C1: 0,5 kV / 0,25 kA (8/20µs)
Stötströmsstyrka ledare-ledare	C2: 5 kV / 2,5 kA (8/20µs)
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	D1: 2 kA
Total avledningsstötström (8/20)	10 kA

Alla typer

Alla typer

Typ	Antal poler	Max. kontinuerlig spänning AC	Max. kontinuerlig spänning DC	Inkopplingssystem	E-Nr.	Art.nr.	Mängd	Minsta förpackning
MDP-2 D-5-T	2	7 V	10 V	Klämma	5273751	5098404	Styck	1 Styck
MDP-3 D-5-T	3	7 V	10 V	Klämma	5273752	5098407	Styck	1 Styck
MDP-4 D-5-T	4	7 V	10 V	Klämma	5273753	5098411	Styck	1 Styck
