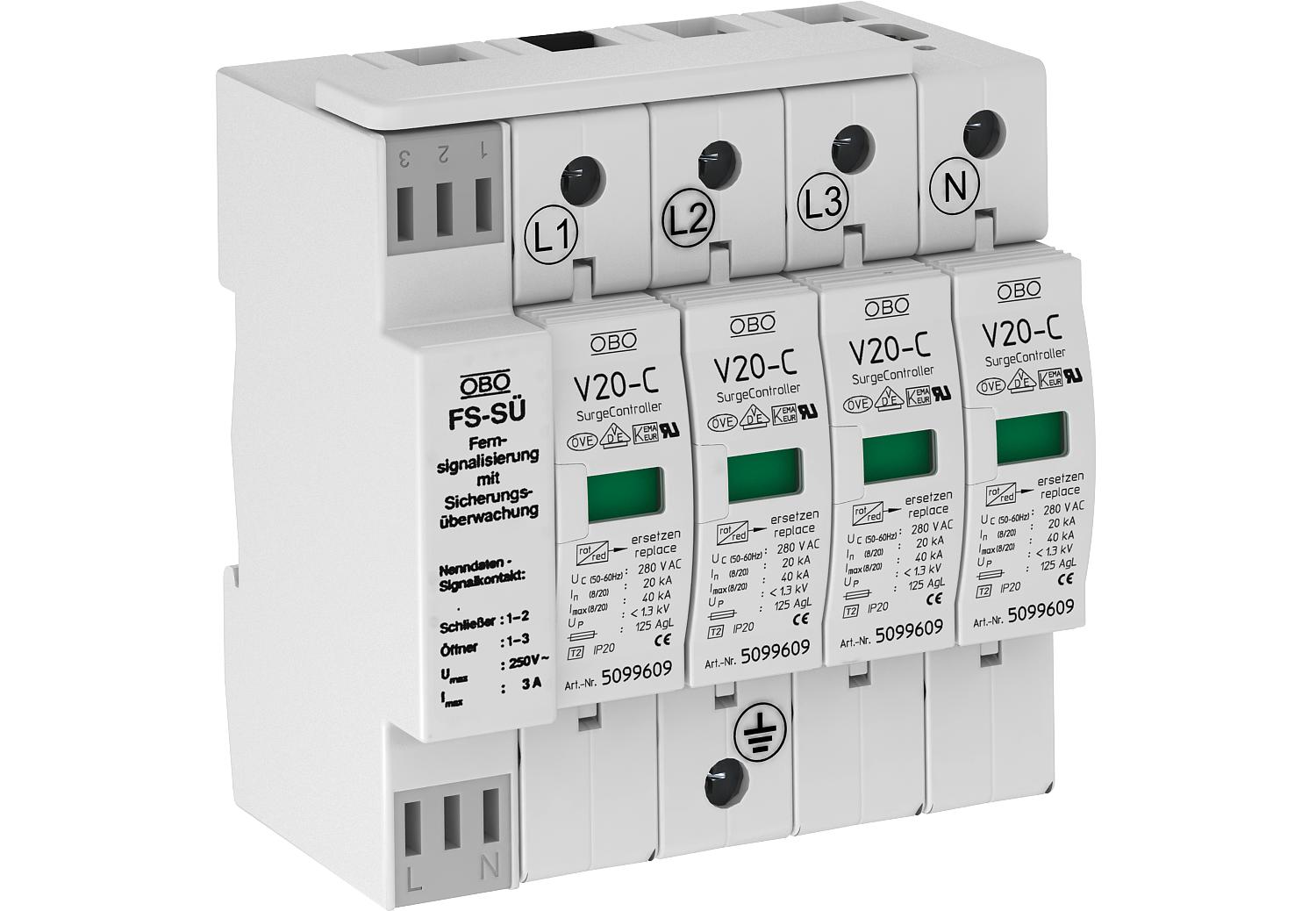

Överspänningsskydd 4-poligt med säkringsövervakning 280 V 4 | 280 | IP20

Överspänningsskydd 4-poligt med säkringsövervakning 280 V

Art.nr. 5096278 | EAN 4012195393252 | E-Nr. 5271048

Art.nr. / Typ	5096278 / V20-C 4+FS-SÜ

Polutförande	4

Max. kontinuerlig spänning AC	280 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

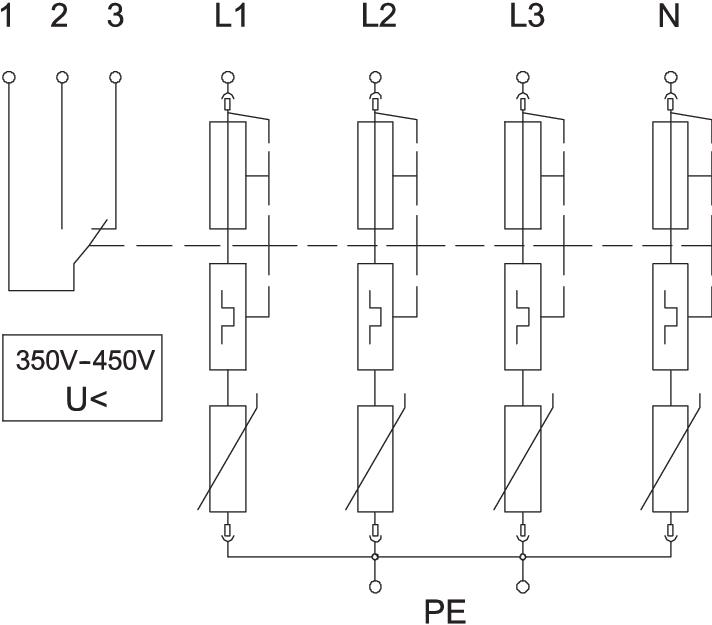

Överspänningsskydd typ 2, anslutningsklar med fjärrsignal och spänningsövervakning

• Komplett enhet, bestående av över- och underdel, förmonterad och anslutningsklar
• Passar TN-nätsystem
• Med spänningsövervakning av faser och funktionsövervakning av skyddets överdelar
• Med fjärrsignalering, potentialfri växelkontakt
• Jackbar överdel, överdelen skiljs från underdelen utan verktyg
• Inkl. termisk och dynamisk skiljeanordning
• Med optisk defektindikering
• Hög strömledningsförmåga och lång livslängd
* Komplett = över- och underdel

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	80 kA
CO2-avtryck (GWP) från vagga till grind	2,4386 kg CO2e / 1 Styck
Dimension	280V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Integrerad försäkring	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	25 mm²
LPZ	1→2
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	40 kA
Max. försäkring på nätsidan	125
Max. kontinuerlig spänning AC	280 V

Maximal försäkring	125 A
Monteringstyp	DIN-skena 35 mm
Nättyp	TN
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nominell avledningsstötström (8/20 µs)	20 kA
Nominell avledningsstötström (8/20 µs) [L-N]	20 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Polutförande	4
Provningsklass Typ 2	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass II
Utblåsande	nej
Utförande	4-polig med FS-SÜ; 280V
