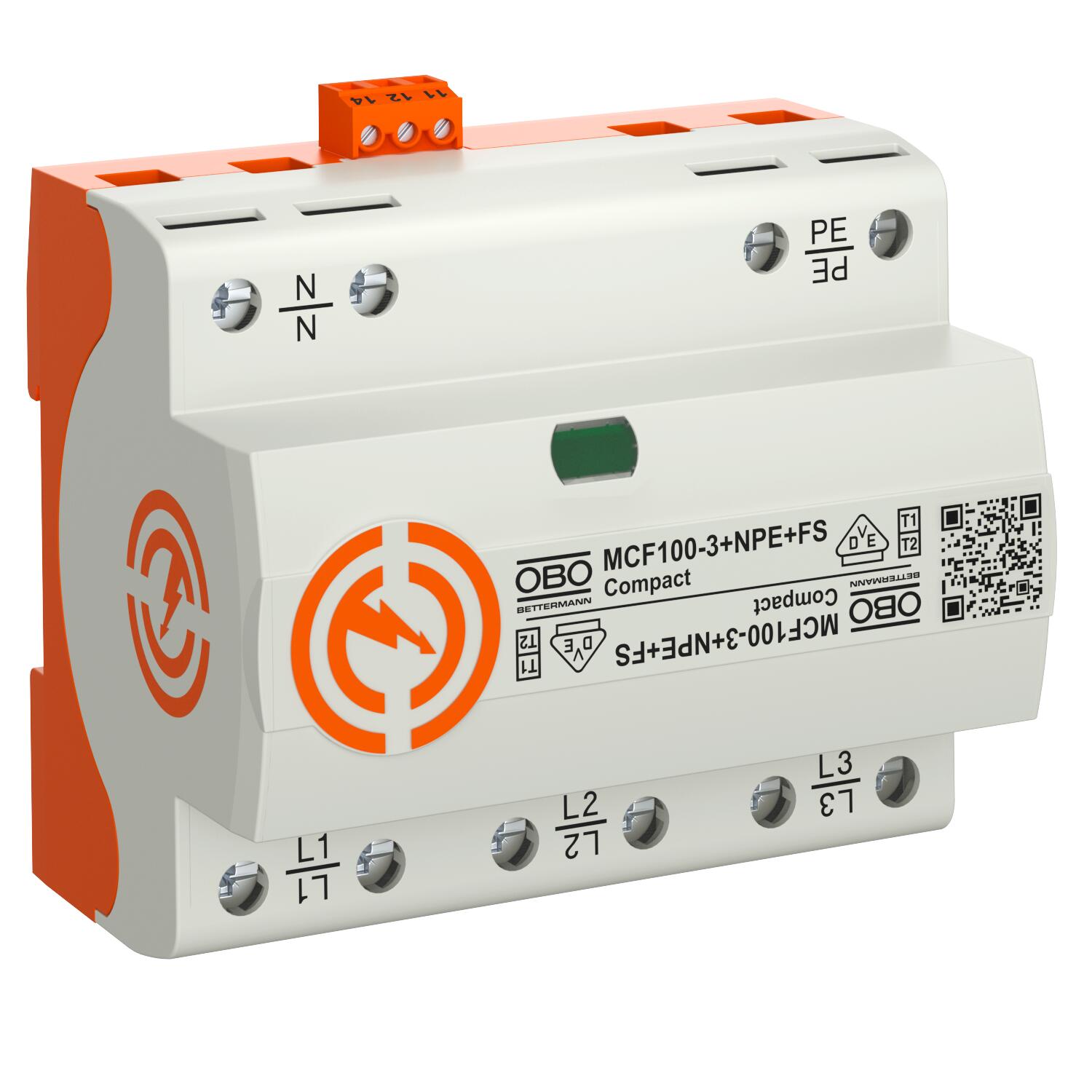

Överspänningsskydd Compact MCF100

Art.nr. 5096987 | EAN 4012196487332 | E-Nr. 5271922

Art.nr. / Typ	5096987 / MCF100-3+NPE+FS

Polutförande	3+N/PE

Blixtstötström (10/350 µs)	25 kA

Fjärrsignal	ja

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiskydd, blixt och överspänningsskydd typ 1+2
• skyddsnivå <1,5 kV
• för åskskyddspotentialutjämning enligt SS EN 62305
• blixtströmavledningsförmåga 100 kA (10/350) per pol och upp till 150 kA (10/350) totalt
• nätströmsfrånkopplande 50 kA Ipeak, avledarförsäkring upp till 315 A gL/gG
• för användning före mätare
• inkapslad, hermetiskt gnistgap för användning i normkapslingar

Användning: Industrianläggningar och byggnader med yttre åskskydd av högsta klass I till IV.

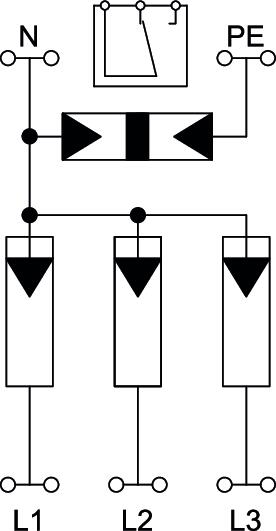

Kompakt skyddsenhet

Teknisk data

Anslutningsmöjligheter

Anslutningstvärsnitt FM-klämmor max.	1,5 mm²
Anslutningstvärsnitt FM-klämmor max.	16 AWG
Anslutningstvärsnitt FM-klämmor min.	0,5 mm²
Anslutningstvärsnitt FM-klämmor min.	28 AWG
Avledningsstötström (8/20 µs) [totalt]	100 kA
Blixtstötström (10/350 µs)	25 kA
Blixtstötström (10/350) [totalt]	100 kA

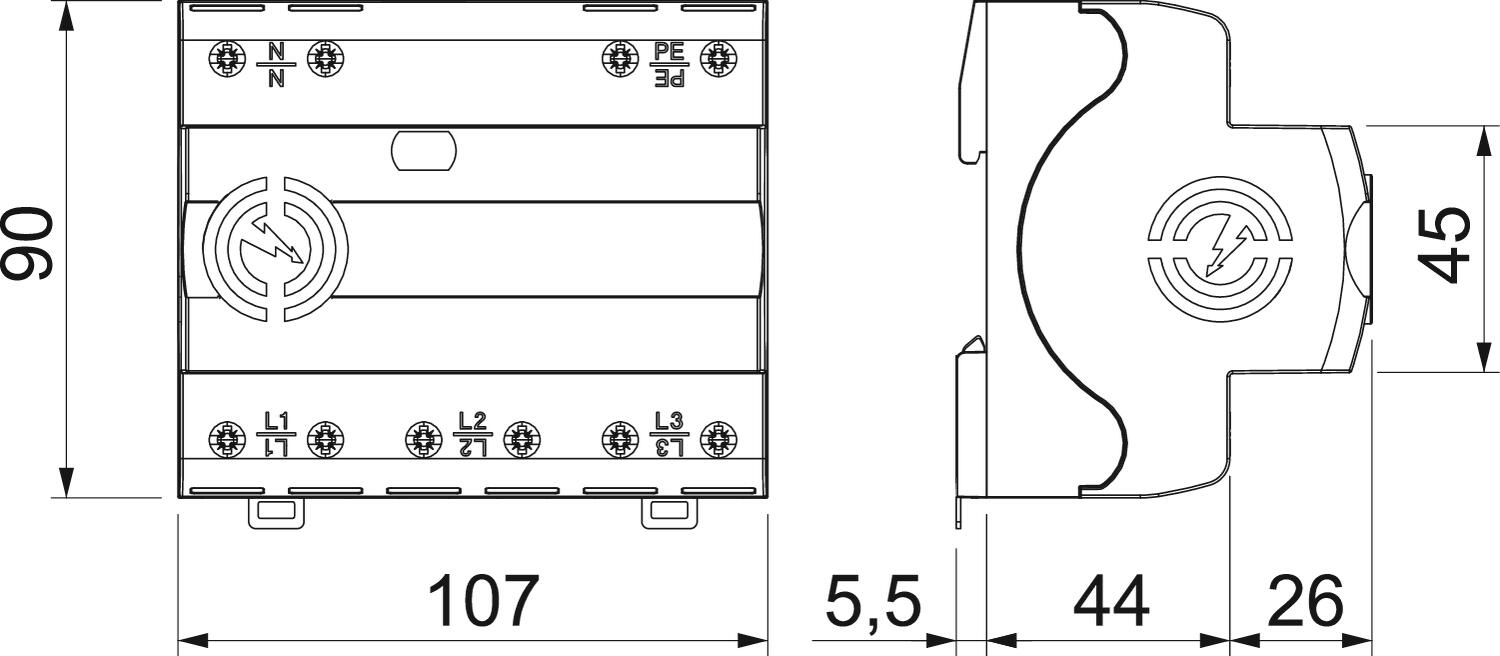

Bredd	107 mm
Brytförmåga AC	250V/ 1,5A
Brytförmåga DC	250V/ 0,1A
CO2-avtryck (GWP) från vagga till grind	4,7534 kg CO2e / 1 Styck
Dimension	255V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	ja
FM-kontakter	Omkopplare
Följeström (eff) [N-PE]	50 kA
Gemensam spänningsskyddsnivå (L-PE)	2,5 kV
Godkännande	VDE
Höjd	70 mm
Kapslingsklasser	IP20
Kapslingsmaterial	PA UL 94 V-0
Kortslutningssäkerhet vid max. försäkring på nätsidan	50 kA eff
Längd	90 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	2 AWG
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	16 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	1,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	3 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	25 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	16 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	1,5 mm²

Ledningsslag för överspänningsskyddsenheter	Energiledning AC
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	50 kA
Max. försäkring på nätsidan	315 A
Max. kontinuerlig spänning (L-N)	255 V
Max. kontinuerlig spänning AC	255 V
Maximal avledningsstötström (8/20 µs) [L-N]	50 kA
Maximal avledningsstötström (8/20 µs) [N-PE]	100 kA
Maximal driftspänning (N-PE)	255 V
Maximal försäkring	315 A
Monteringstyp	DIN-skena 35 mm
Nättyp	TT
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	35 kA
Nominell avledningsstötström (8/20 µs) [L-N]	35 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	100 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Polantal	4
Polutförande	3+N/PE
Reaktionstid	<100 ns
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,5
SPD enligt SS-EN 61643-1	klass I+II
SPD enligt UL 1449	Typ 4
TOV-spänning [L-N] - felsäkert läge - 120 min	442 V
TOV-spänning [L-N] - motståndsläge - 5 s	440 V
TOV-spänning [L-PE] - motståndsläge - 200 ms	1200 V
Vridmoment	5 Nm
