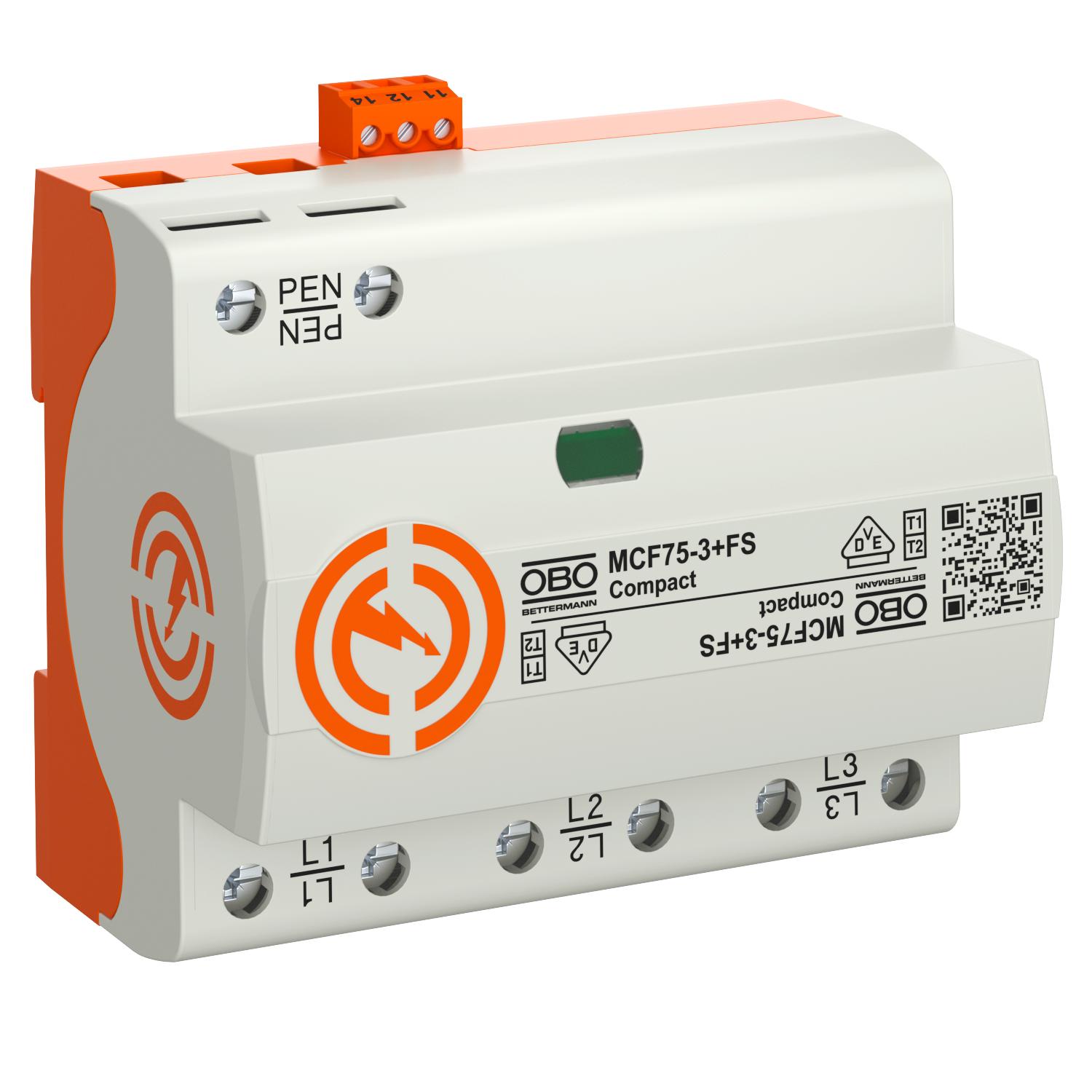

Överspänningsskydd Compact MCF75

Art.nr. 5096981 | EAN 4012196487325 | E-Nr. 5271921

Art.nr. / Typ	5096981 / MCF75-3+FS

Polutförande	3

Blixtstötström (10/350 µs)	25 kA

Fjärrsignal	ja

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiskydd, blixtström och överspänningsskydd typ 1+2
• Skyddsnivå ≤ 1,5 kV
• För åskskyddspotentialutjämning enligt VDE 0185-305 (SS EN 62305)
• Blixtströmavledningsförmåga 75 kA (10/350) 3-poligt
• Nätströmsfrånkopplande 50 kA Ipeak, avledarförsäkring upp till 315 A gL/gG
• Uppfyller kraven i VDE-AR-N 4100 för användning före mätare
• Inkapslad och hermetiskt tillsluten gnistgapsavledare för användning i normkapslingar

Användning: Industrianläggningar och byggnader med yttre åskskydd av klass I till IV.

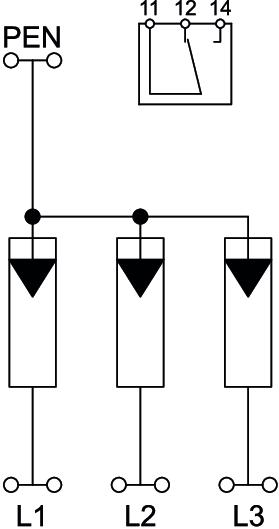

Kompakt skyddsenhet

Teknisk data

Anslutningsmöjligheter

Anslutningstvärsnitt FM-klämmor max.	16 AWG
Anslutningstvärsnitt FM-klämmor max.	1,5 mm²
Anslutningstvärsnitt FM-klämmor min.	0,5 mm²
Anslutningstvärsnitt FM-klämmor min.	28 AWG
Avledningsstötström (8/20 µs) [totalt]	75 kA
Blixtstötström (10/350 µs)	25 kA
Blixtstötström (10/350) [totalt]	75 kA
Bredd	107 mm
Brytförmåga AC	250V/ 1,5A
Brytförmåga DC	250V/ 0,1A
CO2-avtryck (GWP) från vagga till grind	3,7009 kg CO2e / 1 Styck
Dimension	255V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	ja
FM-kontakter	Omkopplare
Godkännande	VDE
Höjd	70 mm
Kapslingsklasser	IP20
Kapslingsmaterial	PA UL 94 V-0
Kortslutningssäkerhet vid max. försäkring på nätsidan	50 kA eff
Längd	90 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.	2 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	16 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	1,5 mm²

Ledartvärsnitt, flexibelt (fintrådig) max.	25 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	3 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	1,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	16 AWG
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	50 kA
Max. försäkring på nätsidan	315 A
Max. kontinuerlig spänning AC	255 V
Maximal försäkring	315 A
Monteringstyp	DIN-skena 35 mm
Nättyp	TN-C
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	ja
Nominell avledningsstötström (8/20 µs)	35 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Polantal	3
Polutförande	3
Reaktionstid	<100 ns
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass I+II
SPD enligt UL 1449	Typ 4
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
TOV-spänning [L-N] - felsäkert läge - 120 min	442 V
TOV-spänning [L-N] - motståndsläge - 5 s	440 V
Vridmoment	5 Nm
