Överspänningsskydd ÜSM-10-230l1P+PE 1+N/PE | 255 | IP20

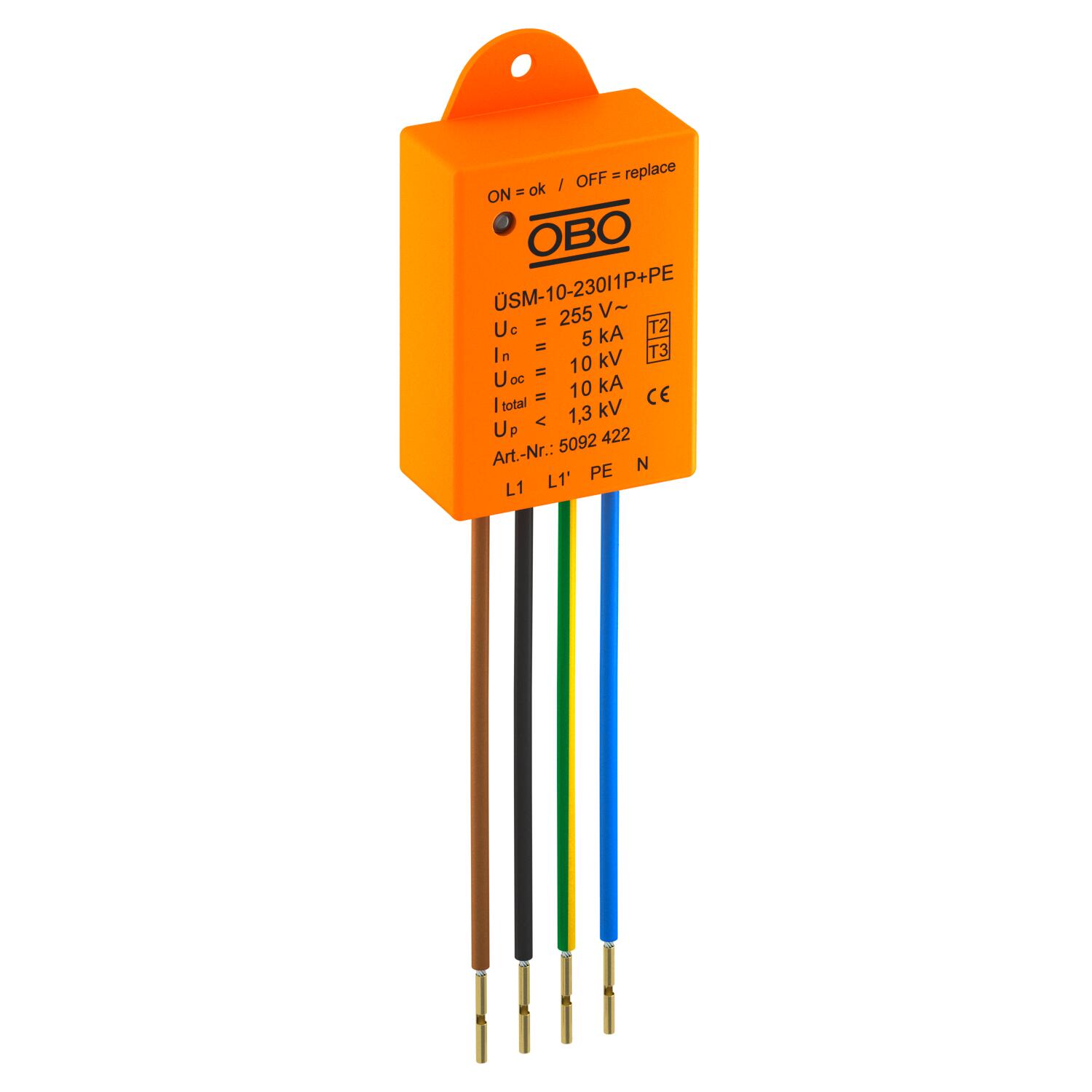

Överspänningsskydd ÜSM-10-230l1P+PE

Art.nr. 5092422 | EAN 4012196426720 | E-Nr. 5273750

Art.nr. / Typ	5092422 / ÜSM-10-230I1P+PE

Polutförande	1+N/PE

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Överspänningsskydd typ 2+3 enligt SS EN 61643-11 för 230/400V nät.

Avsedd att skydda bla drivdon för LED

• med funktionsindikering och frånkoppling av lastkretsen vid SPD-fel
• kompakt storlek för inbyggnad i stolpsäkring exempelvis före drivdon
• används i LED-armaturen innan den elektriska drivdonet
• skyddskrets med högst 10 kA avledningskapacitet
• reducerar överspänningen under 1300V (skyddsnivå)
• för LED-armaturer med PE-anslutning

Användning: I stolpsäkringsinsatser, apparatinsatser till golvkanalsystemen
För att skydda elektroniska enheter som LED-lampor mot överspänningar

Teknisk data

Teknisk data

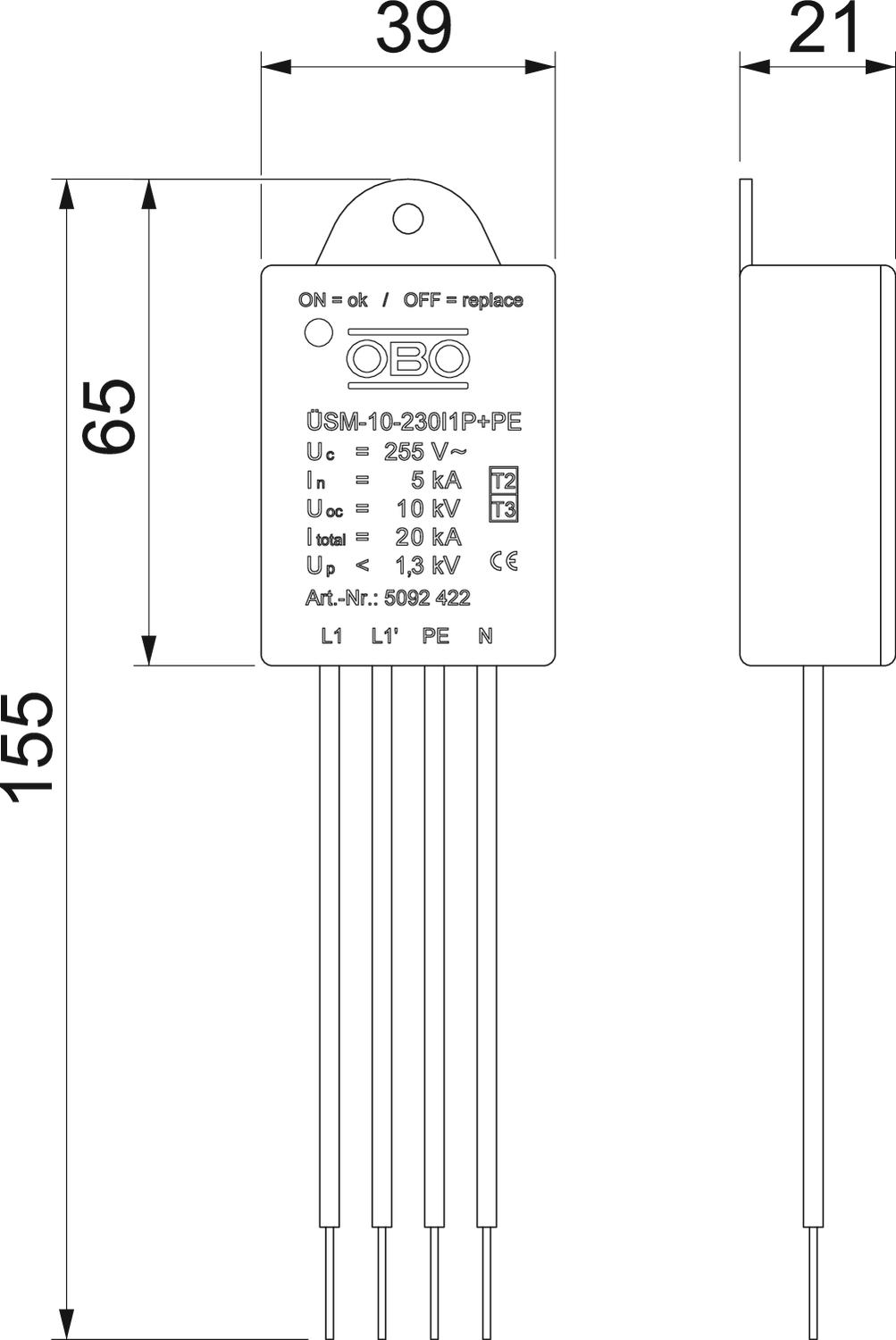

Anslutningslängd	0,09 m
Avledningsstötström (8/20 µs) [totalt]	10 kA
Bredd	40 mm
Dimension	230V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Gemensam spänningsskyddsnivå (L-PE)	1300 kV
Höjd	21 mm
Kapslingsklasser	IP20
Längd	155 mm
LPZ	1→2
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	10 kA
Max. försäkring på nätsidan	16
Max. kontinuerlig spänning (L-N)	255 V
Max. kontinuerlig spänning AC	255 V
Maximal avledningsstötström (8/20 µs) [L-N]	10 kA
Maximal avledningsstötström (8/20 µs) [N-PE]	10 kA

Maximal driftspänning (N-PE)	255 V
Maximal försäkring	16 A
Monteringstyp	övriga
Nominell avledningsstötström (8/20 µs)	5 kA
Nominell avledningsstötström (8/20 µs) [L-N]	5 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	5 kA
Normkrav enligt SS-EN 61643-11	Typ 2+3
OBO nominell belastningsström (ingång/utgång)	16 A
Polutförande	1+N/PE
Provningsklass Typ 2	ja
Provningsklass Typ 3	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
Spänningsskyddsnivå ledare–jord	1300 V
Spänningsskyddsnivå ledare–ledare	1300 V
Spänningsskyddsnivå [L-N]	≤1300
SPD enligt SS-EN 61643-1	klass II+III
Utförande	1 polig + NPE för SK I
