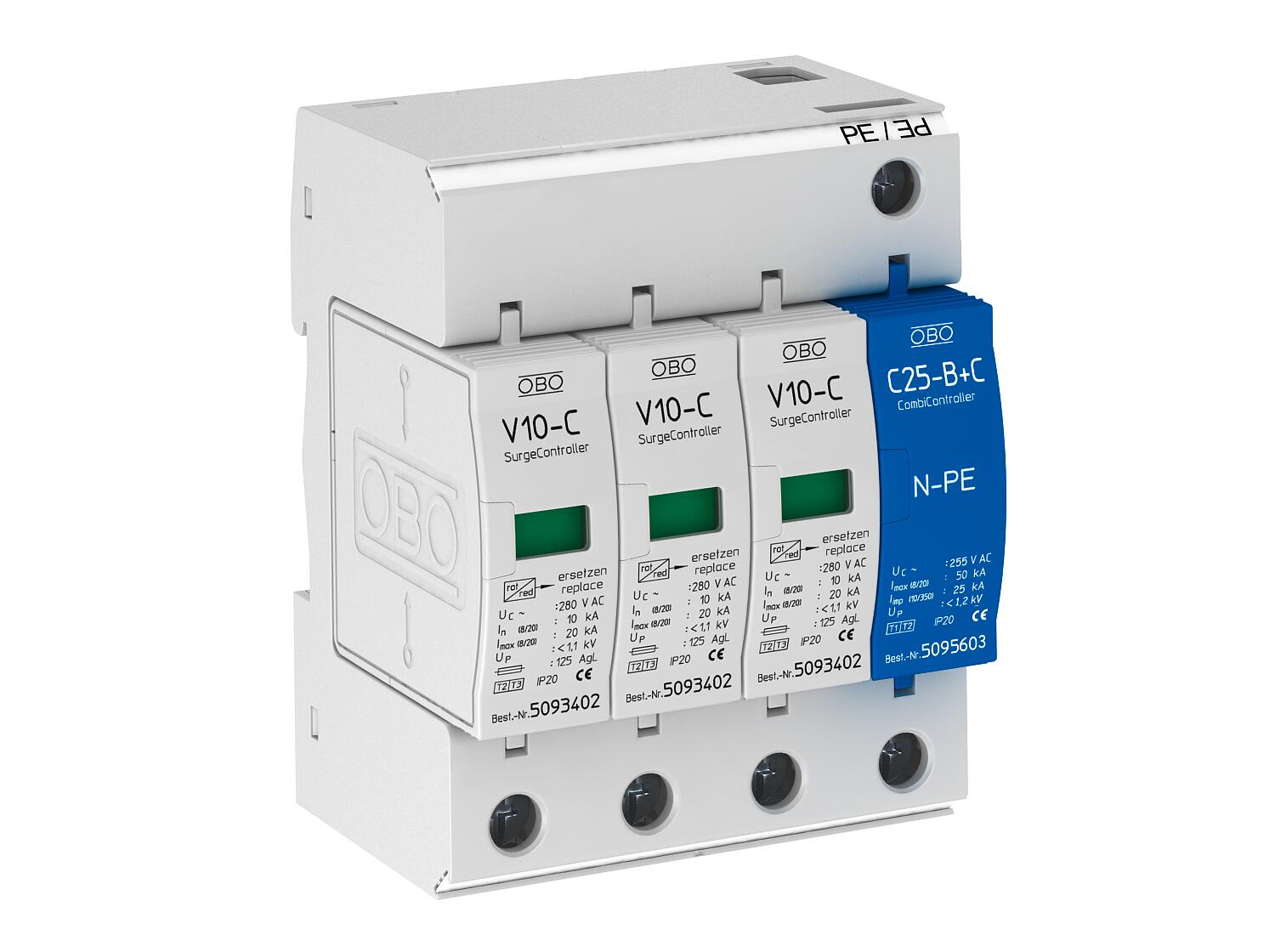

Överspänningsskydd V10 3-polig + NPE 280 V 3+N/PE | 280 | IP20

Överspänningsskydd V10 3-polig + NPE 280 V

Art.nr. 5094920 | EAN 4012195363903 | E-Nr. 5271074

Art.nr. / Typ	5094920 / V10-C 3+NPE

Polutförande	3+N/PE

Max. kontinuerlig spänning AC	280 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Överspänningsskydd typ 2+3

• Komplett enhet med överdel och underdel, förmonterad och anslutningsklar
• Passar TN-S- och TT-nätsystem

• Inkl. termisk och dynamisk brytbar enhet
• Med optisk defektindikering
• Hög strömledningsförmåga och lång livslängd
• Märkta anslutningar

Användningsexempel: Bostadshus, enfamiljshus

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	40 kA
CO2-avtryck (GWP) från vagga till grind	2,0783 kg CO2e / 1 Styck
Dimension	280V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
LPZ	1→3
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	20 kA
Max. försäkring på nätsidan	125
Max. kontinuerlig spänning AC	280 V
Maximal avledningsstötström (8/20 µs) [L-N]	20 kA
Maximal avledningsstötström (8/20 µs) [N-PE]	50 kA
Maximal driftspänning (N-PE)	255 V

Maximal försäkring	125 A
Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	10 kA
Nominell avledningsstötström (8/20 µs) [L-N]	10 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	30 kA
Normkrav enligt SS-EN 61643-11	Typ 2+3
Polutförande	3+N/PE
Provningsklass Typ 2	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass II+III
Utblåsande	nej
