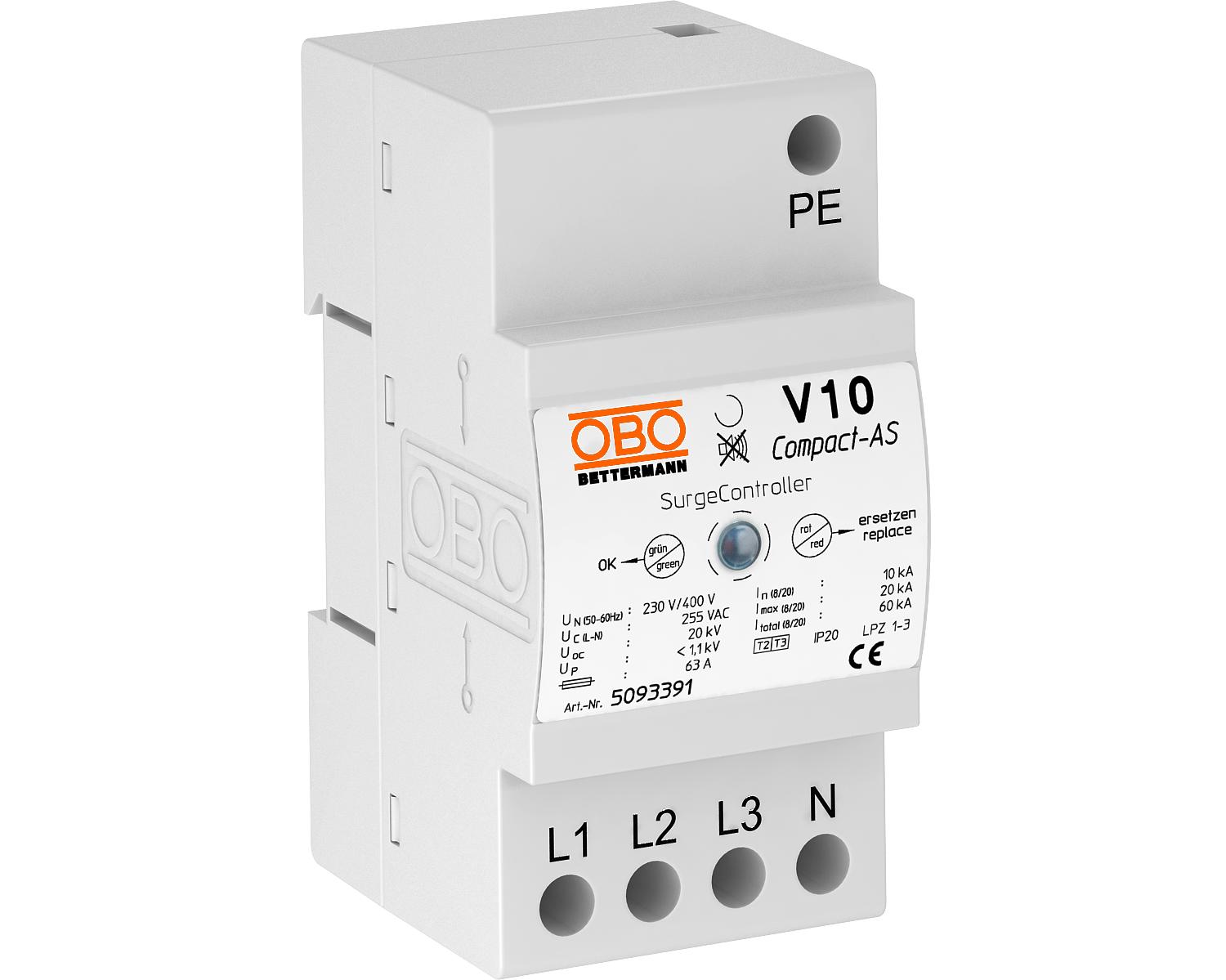

Överspänningsskydd V10 Compact med akustisk signal 255 V 3+N/PE | 255 | IP20

Överspänningsskydd V10 Compact med akustisk signal 255 V

Art.nr. 5093391 | EAN 4012195299448 | E-Nr. 5271098

Art.nr. / Typ	5093391 / V10 COMPACT-AS

Polutförande	3+N/PE

Max. kontinuerlig spänning AC	255 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Överspänningsskydd kompaktmodul typ 2+3

• överspänningsskydd enligt IEC 60364-4-44
• avledningsförmåga upp till 60 kA (8/20) totalt
• integrerad 3 + 1-lösning för TN- och TT-nätverkssystem på 45 mm modulbredd
• högpresterande varistorteknik
• inklusive termisk och dynamisk separationsenhet och display för optisk funktion
• Version ...- AS med ytterligare akustisk defektsignal (kan stängas av)

Användning: under- / golvfördelning samt enhetsskydd av trefassystem.

Teknisk data

Anslutningsmöjligheter

Avledningsstötström (8/20 µs) [totalt]	60 kA

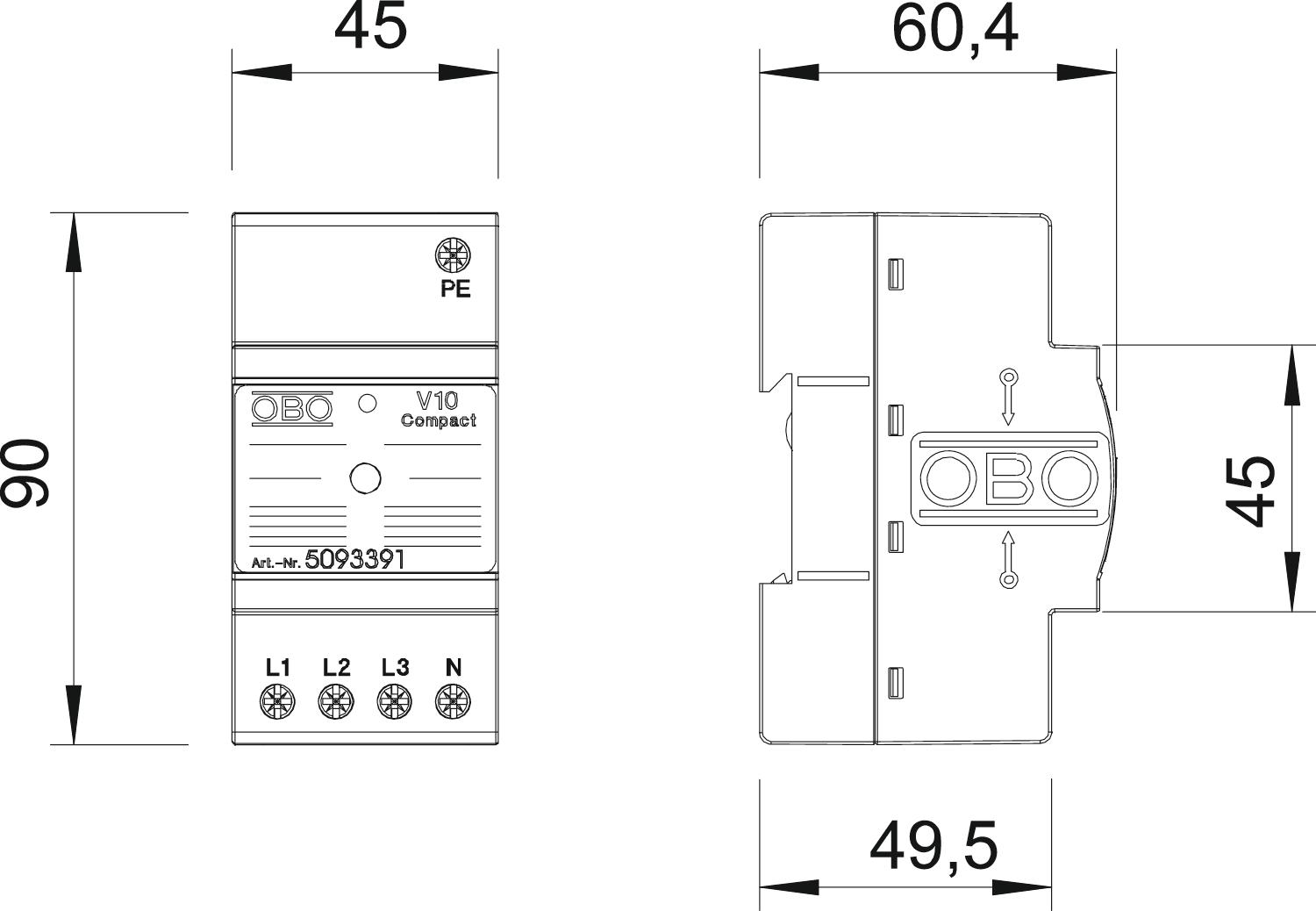

Dimension	255V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Följeström (eff) [N-PE]	0,1 kA
Integrerad försäkring	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	10 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	10 mm²
Ledningsslag för överspänningsskyddsenheter	Energiledning AC
LPZ	1→3
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	20 kA
Max. försäkring på nätsidan	63
Max. kontinuerlig spänning AC	255 V

Maximal försäkring	63 A
Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	10 kA
Normkrav enligt SS-EN 61643-11	Typ 2+3
Polutförande	3+N/PE
Provningsklass Typ 2	ja
Provningsklass Typ 3	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk och akustisk
SPD enligt SS-EN 61643-1	klass II+III
Utblåsande	nej
