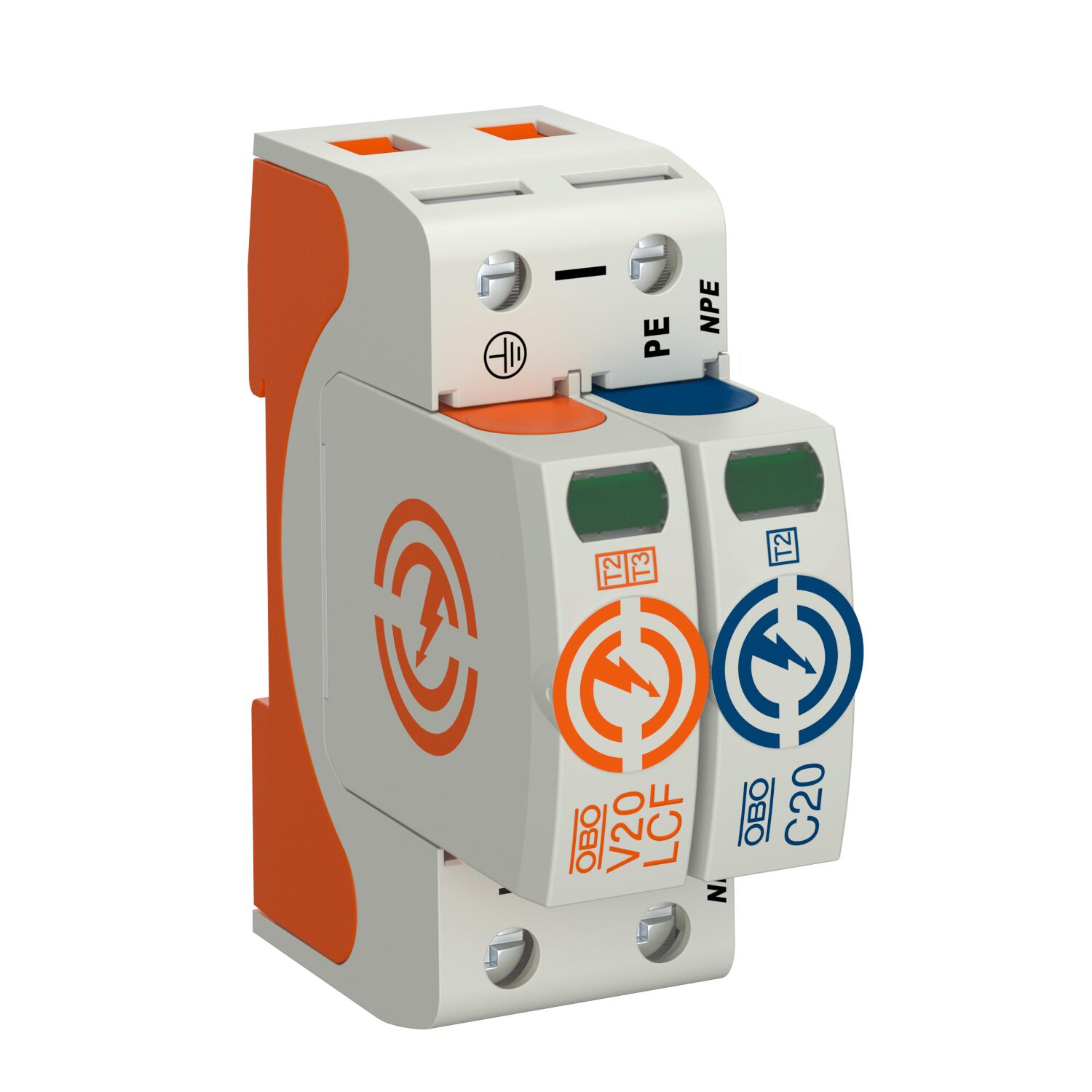

Överspänningsskydd V20, utan läckström, 1-polig + NPE 1+N/PE | 280 | IP20

Överspänningsskydd V20, utan läckström, 1-polig + NPE

Art.nr. 5095534 | EAN 4012196818808

Art.nr. / Typ

Polutförande

Max. kontinuerlig spänning AC	280 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Överspänningsskydd typ 2

• för överspänningsskydd-potentialutjämning enligt VDE 0100-443 (IEC 60364-4-44)
• avledningsförmåga upp till 30 kA (8/20) per pol genom högpresterande seriekopplade varistorer och skiljegnistgap
• jackbar avledare med brytbar enhet och optisk statusindikator
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
• FS-modellerna har en potentialfri växlande kontakt för fjärrsignal

Användning: potentialutjämning i huvud- och undercentraler.

Teknisk data

Anslutningsmöjligheter

Anslutningstvärsnitt FM-klämmor max.	16 AWG
Anslutningstvärsnitt FM-klämmor max.	1,5 mm²
Anslutningstvärsnitt FM-klämmor min.	21 AWG
Anslutningstvärsnitt FM-klämmor min.	0,5 mm²
Avledningsstötström (8/20 µs) [totalt]	60 kA
Brytförmåga AC	230 V; 0,5 A
Brytförmåga DC	230 V; 0,1 A / 75 V; 0,5 A
CO₂-avtryck (GWP) från vagga till grind	0,9163 kg CO₂e / 1 Styck
Dimension	280V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Godkännande	VDE
Integrerad försäkring	nej
Kapslingsklasser	IP20
Kapslingsmaterial	PA UL 94 V-0
Kortslutningssäker	ja
Kortslutningssäkerhet vid max. försäkring på nätsidan	50 kA eff
Ledartvärsnitt, fast (en-/flertrådig) max.	2 AWG
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	16 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	1,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	2 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	35 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	16 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	1,5 mm²
Ledningsslag för överspänningsskyddsenheter	Energiledning AC
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	30 kA
Max. försäkring på nätsidan	160 A gL/gG
Max. kontinuerlig spänning (L-N)	280 V
Max. kontinuerlig spänning AC	280 V

Maximal avledningsstötström (8/20 µs) [L-N]	30 kA
Maximal avledningsstötström (8/20 µs) [N-PE]	60 kA
Maximal försäkring	160 A
Minsta avstånd	1,5 mm
Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nätverkskonfiguration DC	nej
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	20 kA
Nominell avledningsstötström (8/20 µs) [L-N]	20 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	40 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Polutförande	1+N/PE
Provningsklass Typ 2	ja
Restspänning [L-N] @ 1 kA	0,8 kV
Restspänning [L-N] @ 5 kA	1 kV
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,5
SPD enligt SS-EN 61643-1	klass II
SPD enligt UL 1449	Typ 4
TOV-spänning [L-N] - felsäkert läge - 120 min	440 V
TOV-spänning [L-N] - motståndsläge - 5 s	335 V
TOV-spänning [L-PE] - motståndsläge - 200 ms	1200 V
Utblåsande	nej
Vridmoment	4 Nm
