Påbyggnadsenhet för GESR9, höjd 60-110 mm
Art.nr. 7424906 | EAN 4012195245209 | E-Nr. 1181023
- Produktbeskrivning
-

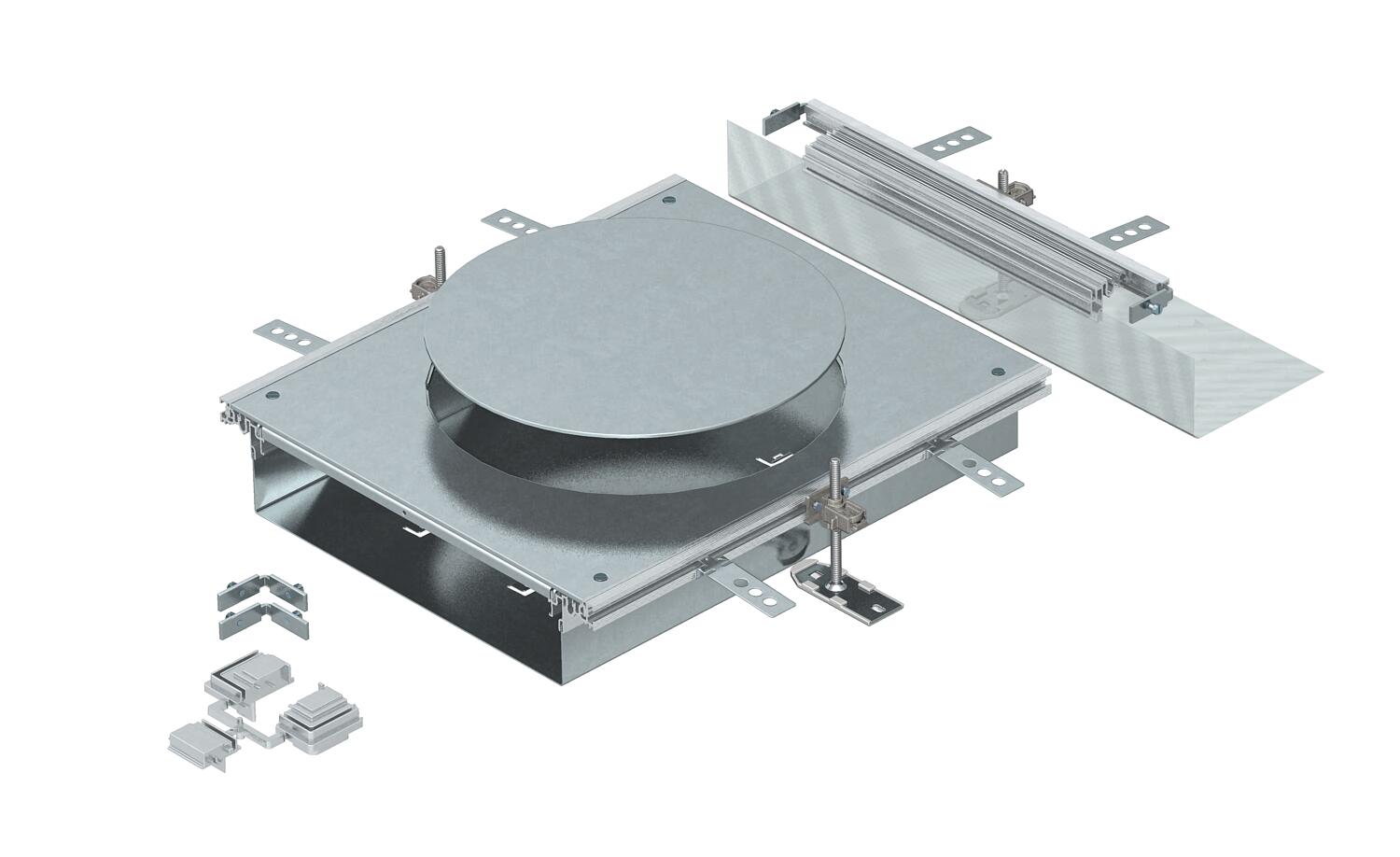

ProduktbeskrivningMonteringsfärdig kanaltillbyggnadsenhet med ett apparatmonteringslock för montering av en monteringsenhet i storlek R9, bestående av kanalunderdel (bottenplåt med sido- och golvbeläggningsinsättningsprofiler), kanallock med försluten monteringsöppning (blind) och ett kanalslutstycke. I leveransen ingår 3 höjdjusteringsbara fästvinklar, 3 golvbeläggningsankare, 1 lockkonsol och 1 byggsats för vinkelförgrening.
Monteringsöppningens storlek är avsedd för montering av en rund monteringsenhet med nominell storlek R9 eller R9/55.
-
- Teknisk data
-
Teknisk data

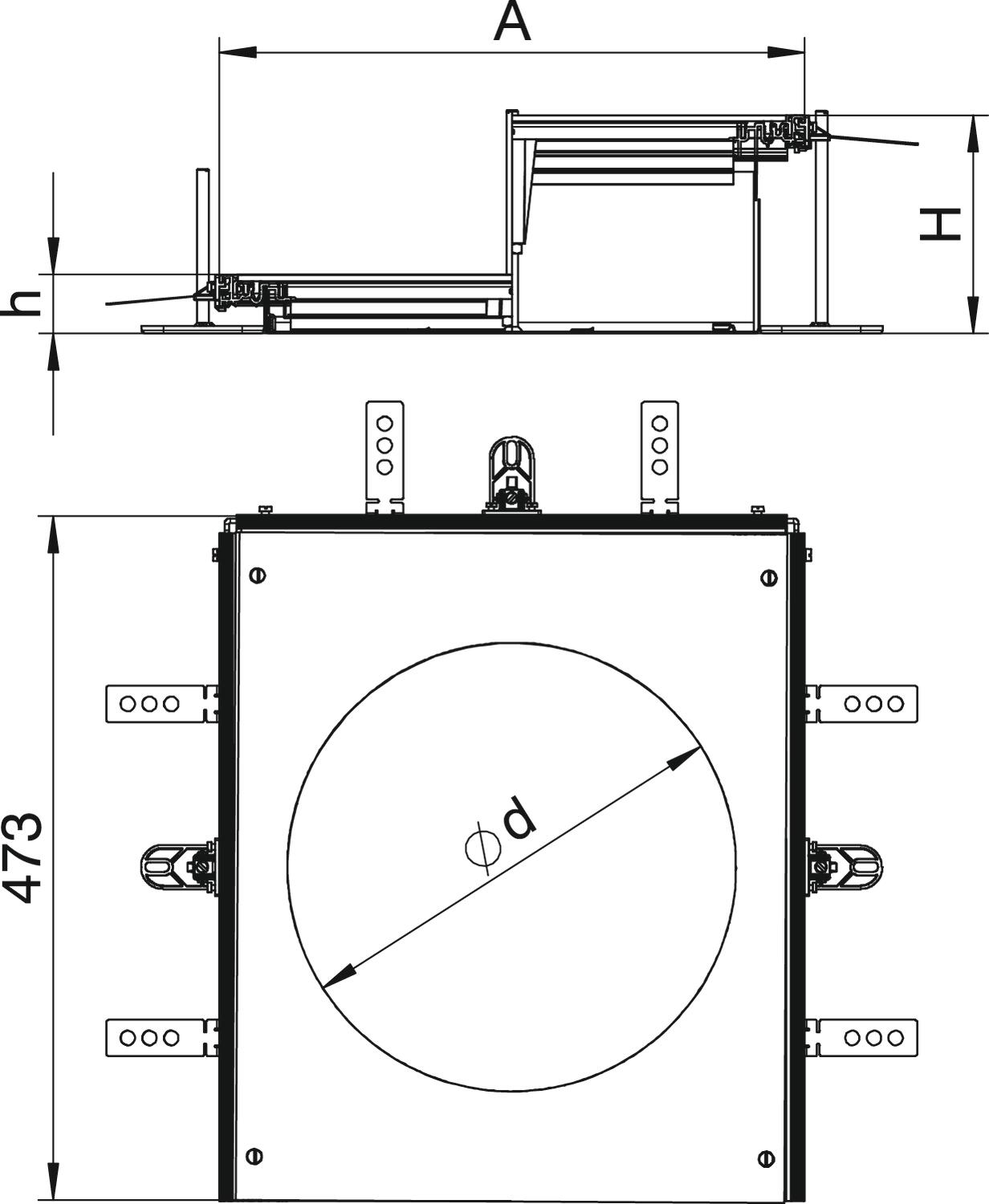

Antal monteringsöppningar 1 Avsedd för expansionsfogar nej Avtagbar överdel ja Bredd 400 mm CO2-avtryck (GWP) från vagga till grind 50,0569 kg CO2e / 1 Styck Frånkopplingsbar nej Höjdjusteringsintervall max. 110 mm Höjdjusteringsintervall min. 60 mm Kanalhöjd max. 110 mm Kanalhöjd min. 60 mm Lämplig för försänkt golvkanal nej Lämplig för kanal i golvplanet, sluten nej Längd 473 mm Lockfastsättning med snäppfunktion nej Material Stål Materialtjocklek lock 4 Mått A 400 mm Mått d Ø 305 mm Mått H 60 mm Med anslutningsöppning ja Med överhäng ja Med potentialutjämning nej Med skiljevägg nej Minimihöjd på underlagsgolvet 60 Möjlighet till insättning av tätning ja Monteringsöppning för apparatinsats Monteringsöppning för golvtank nej Monteringsöppning för monteringsenhet rund Nominell dimension för apparater R9 Passar för golvinstallationskanal, öppen upptill ja Skydd till monteringsöppning ja Täckram 1 Yta sendzimirförzinkad - Alla typer
- Ladda ner
-
EU-försäkran om överensstämmelse OKA-W A 6050R9 / 7424906 , 0.13MB , pdfREACH försäkran om överensstämmelse OKA-W A 6050R9 / 7424906 , 0.10MB , pdfRoHS försäkran om överensstämmelse OKA-W A 6050R9 / 7424906 , 0.13MB , pdfGodkännande VDE-godkännande OKA , 0.18MB , pdfMontage anvisningar Monteringsanvisning kanalsystem i golv OKA-G och OKA-W , 3.48MB , pdfInga kravspecifikationer tillgängliga för denna produkt
