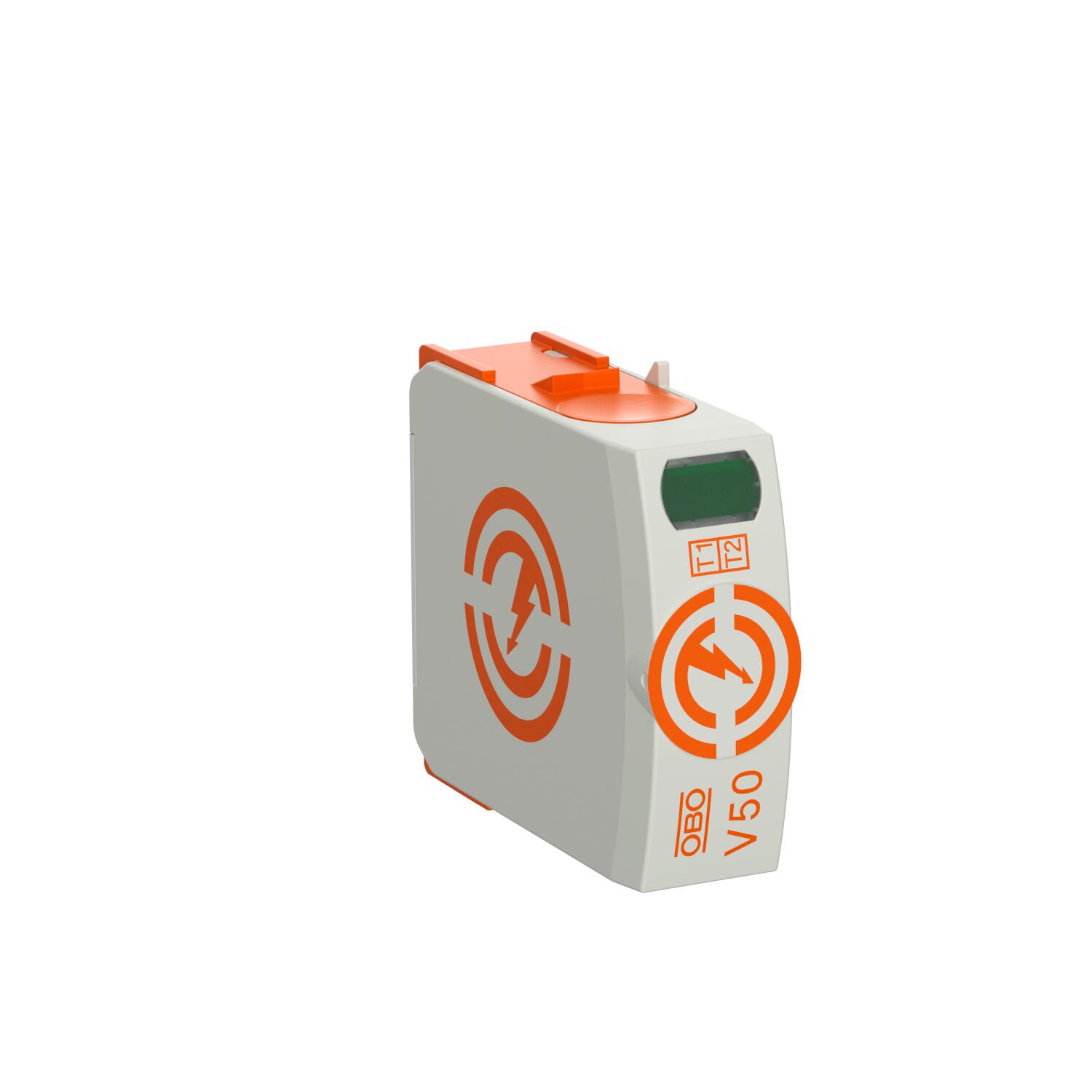

Patron V50 280 V

Art.nr. 5093508 | EAN 4012196159598 | E-Nr. 5273723

Art.nr. / Typ	5093508 / V50-0-280

Polutförande	1

Max. kontinuerlig spänning AC	280 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Patron, överspänningsskydd typ 1+2

• för åskskyddspotentialutjämning VDE 0185-305 (IEC 62305)
• blixtströmavledning 12,5 kA (10/350) per pol
• modular jackbar avledare med dynamisk frånkopplingsenhet och optisk statusindikator
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0

Teknisk data

Anslutningsmöjligheter

Anslutningstvärsnitt FM-klämmor max.	1,5 mm²
Anslutningstvärsnitt FM-klämmor max.	16 AWG
Anslutningstvärsnitt FM-klämmor min.	0,5 mm²
Anslutningstvärsnitt FM-klämmor min.	21 AWG
Blixtstötström (10/350 µs)	12,5 kA
CO2-avtryck (GWP) från vagga till grind	0,2165 kg CO2e / 1 Styck
Dimension	280V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Godkännande	VDE, KEMA, UL, ÖVE
Integrerad försäkring	nej
Kapslingsklasser	IP20
Kapslingsmaterial överspänningsskyddskomponenter	PA UL 94 V-0
Kortslutningssäkerhet vid max. försäkring på nätsidan	50 kA eff
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.	2 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	1,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	16 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	2 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	35 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	16 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	1,5 mm²
Luftfuktighet max.	95 %
Luftfuktighet min.	5 %
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	50 kA

Max. försäkring på nätsidan	160 A gL/gG
Max. kontinuerlig spänning (L-N)	280 V
Max. kontinuerlig spänning AC	280 V
Maximal avledningsstötström (8/20 µs) [L-N]	50 kA
Maximal försäkring	160 A
Minsta avstånd	1,5 mm
Monteringstyp	DIN-skena 35 mm
Nättyp	alla
Nominell avledningsstötström (8/20 µs)	30 kA
Nominell avledningsstötström (8/20 µs) [L-N]	30 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Polantal	1
Polutförande	1
Reaktionstid	<25 ns
Restspänning [L-N] @ 1 kA	0,7 kV
Restspänning [L-N] @ 12,5 kA	1 kV
Restspänning [L-N] @ 5 kA	0,8 kV
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,3
SPD enligt SS-EN 61643-1	klass I+II
SPD enligt UL 1449	Typ 4
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
TOV-spänning [L-N] - felsäkert läge - 120 min	440 V
TOV-spänning [L-N] - motståndsläge - 5 s	335 V
Utblåsande	nej
Vridmoment	4 Nm
