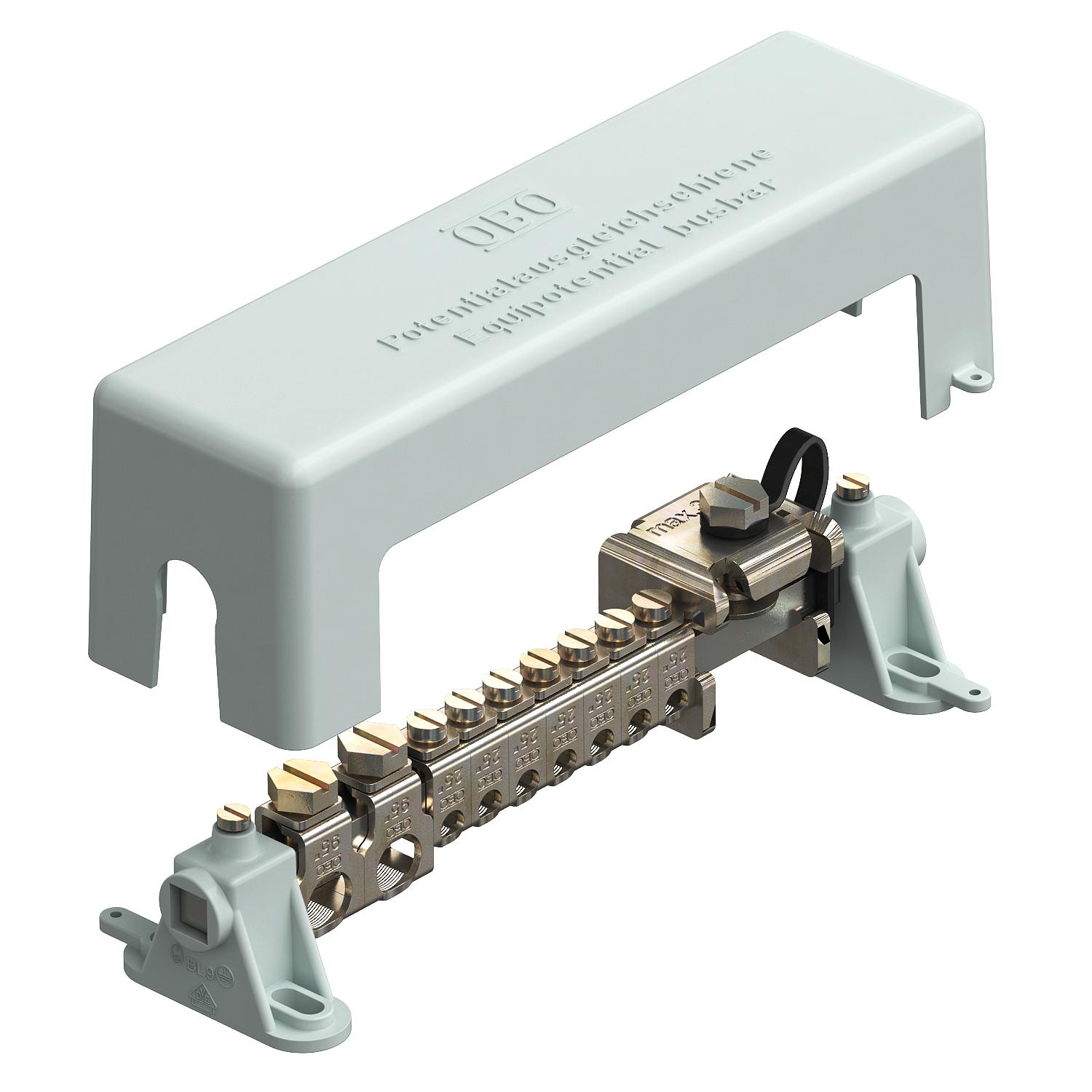

Potentialutjämningsskena för inomhusbruk
Art.nr. 5015650 | EAN 4012195378556 | E-Nr. 0681441
- Produktbeskrivning
-
ProduktbeskrivningPotentialutjämningsskena för potentialutjämning enligt SS samt åskskyddspotentialutjämning enligt SS EN 62305
• enligt VDE 0618, del 1
• med klämskena 10 x 10 mm av mässing, förnicklad
• med kontaktsäkra kopplingsplintar av stål, galvaniskt förzinkat
• skyddskåpa och skenbockar av polystyrol, grå
• blixtströmtålig 100 kA (10/350)
• ögla med skruvsäkring mot lossning (krävs t.ex. i Ex-områden inom industrin)
Anslutningsmöjligheter:
• 7 en- eller flertrådiga ledningar 2,5-25 mm² eller fintrådiga ledningar upp till 16 mm² (max. Ø 7 mm)
• 2 en- eller flertrådiga ledningar 25-95 mm² eller fintrådiga ledningar upp till 70 mm² (max. Ø 13,5 mm)
• 1 flatledare 30 x 3,5 mm
med plomberbart lock,
av slagtålig plast
-
- Teknisk data
-
Teknisk data

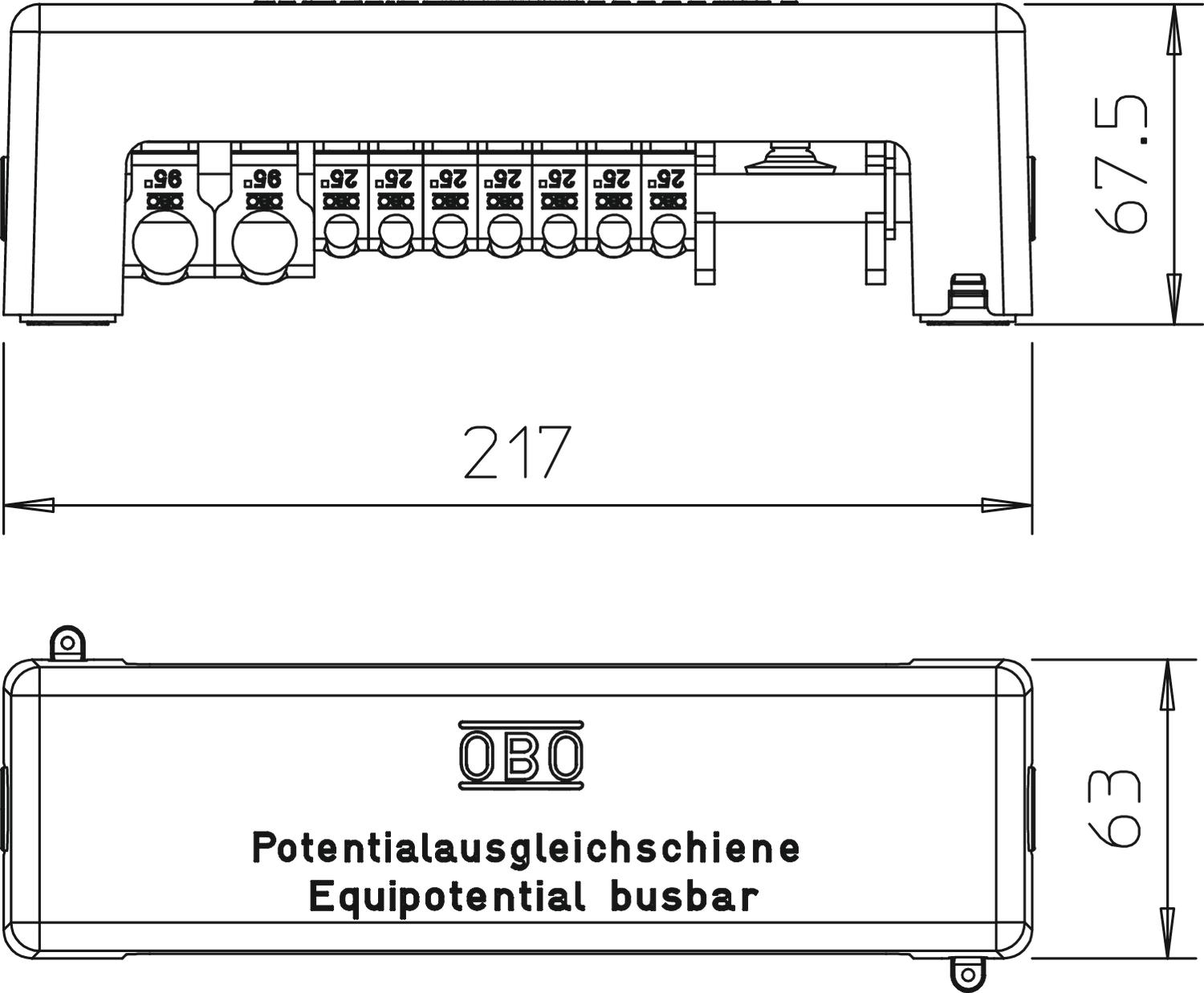

Antal anslutningar flatledare upp till 30 mm 1 Antal anslutningar ledningar upp till 25 mm² solid 7 Antal anslutningar ledningar upp till 95 mm² solid 2 Bredd 63 mm CO₂-avtryck (GWP) från vagga till grind 1,6681 kg CO₂e / 1 Styck Dimension 217mm Färg grå Höjd 67,5 mm Isolator ja Längd 217 mm Material Mässing Material anslutning Stål Material för kontaktskena Mässing Utförande med skyddskåpa Utformning Modulär konstruktion Yta anslutning galvaniskt förzinkad EFZ Yta kontaktskenan förnicklad - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skyddskåpa för 1801
1801 AH 0681455 5015707 1 Styck
Skenbockar för 1801
1801 SCH 0681447 5015715 10 Styck

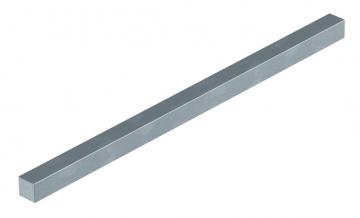

Kontaktskena för 1801 VDE
1801 KL1 0681448 5015723 1 Styck
Klämma flatledare upp till FL 30 för 1801
1801 RK30 0681453 5015731 1 Styck
Klämma rundledare upp till 25 mm² för 1801
1801 RK25 0681451 5015758 10 Styck
Klämma rundledare från 25 mm² för 1801
1801 RK95 0681452 5015766 10 Styck
Klämma flatledare från FL 30 för 1801
1801 RK40 0681454 5015774 1 Styck - Ladda ner
-
Datablad 1801 VDE / 5015650 , 0.25MB , pdfEU-försäkran om överensstämmelse 1801 VDE / 5015650 , 0.12MB , pdfREACH försäkran om överensstämmelse 1801 VDE / 5015650 , 0.13MB , pdfRoHS försäkran om överensstämmelse 1801 VDE / 5015650 , 0.13MB , pdf
