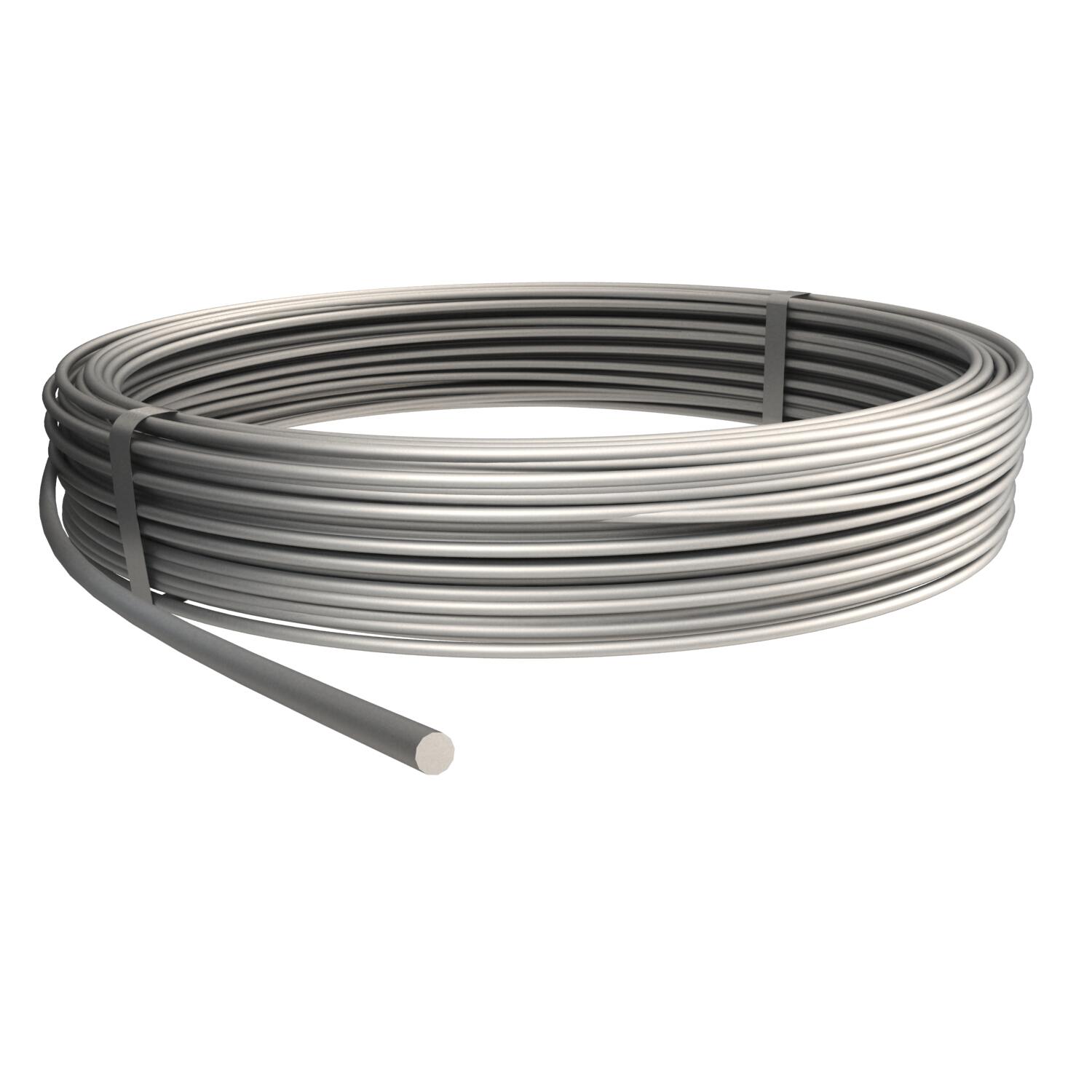

Rundledare aluminium 8 | 10 | 75 | 50 | Aluminium

Rundledare aluminium

Art.nr. 5021296 | EAN 4012196286232 | E-Nr. 0680198

Art.nr. / Typ

Diameter

Normalring (ca kg)

Normalring (ca m)

Tvärsnitt

Material	Aluminium

Produktbeskrivning

Produktbeskrivning

• Kan användas som avledare enligt DIN EN 62561-2 (VDE 0185-561-2)
• Motsvarar kraven i VDE 0185-305 (IEC 62305)
• RD 8 ALU: halvhård (E-AlMgSi0,5 motsvarar DIN 48801)
• RD 8 ALU-T: Kan vridas (E-AlMgSi0,5 motsvarar DIN 48801)
• RD 10 ALU: Rent aluminium (E-Al motsvarar DIN 48801)
• AL och ALMgSi får inte installeras direkt på, i eller under puts, bruk eller betong och inte under mark.

Teknisk data

Teknisk data

Antal enkelledare	1

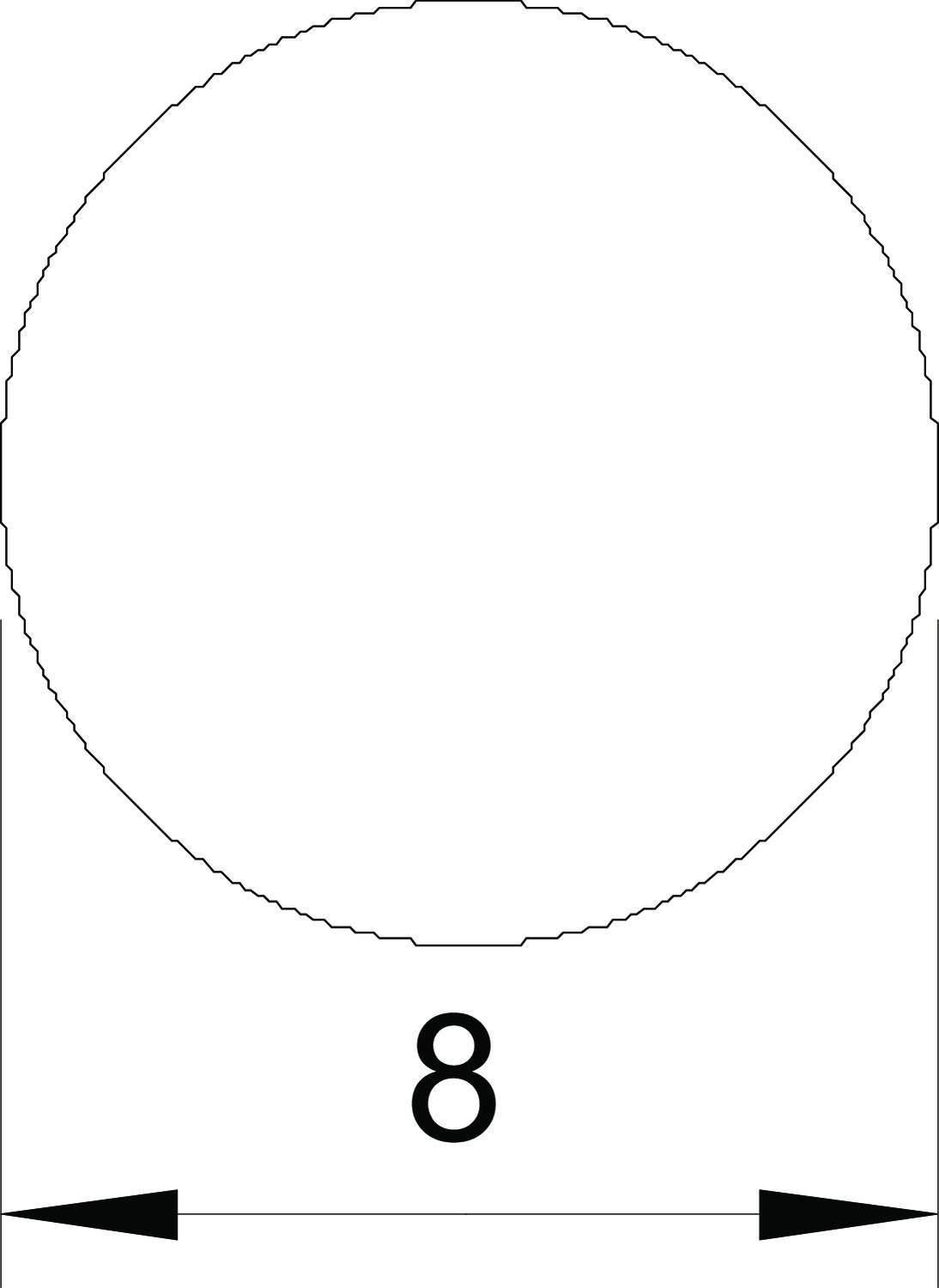

Diameter	8 mm
Dimension	8mm
Högspänningståligt isolerat utförande	nej
Length tolerance ±	5 %
Material	Aluminium

Material-egenskap	mjuk
Materialhölje	utan
Mått D	8 mm
Normalring (ca kg)	10
Normalring (ca m)	75
Tvärsnitt	50 mm²

Alla typer

Alla typer

Typ	Diameter	Normalring (ca kg)	Normalring (ca m)	Tvärsnitt	Material	E-Nr.	Art.nr.	Mängd	Minsta förpackning
RD 8-ALU	8 mm	20	150	50 mm²	Aluminium	-----	5021286	m	150 m
RD 8-ALU-T	8 mm	20	150	50 mm²	Aluminium	0681317	5021294	m	150 m
RD 8-ALU-T 75	8 mm	10	75	50 mm²	Aluminium	0680198	5021296	m	75 m
RD 10-ALU	10 mm	20	95	78 mm²	Aluminium	0681506	5021308	m	95 m

Tillbehör

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

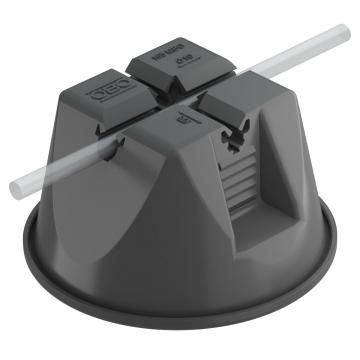

Takledningshållare 165 MBG– för horisontaltak, svart, med betong	165 MBG-8-10	0681641	5218700	Styck	12 Styck

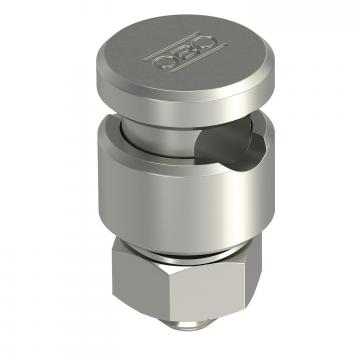

Anslutningsbult Rd 8-10 mm	5001 N-VA	0681597	5304176	Styck	10 Styck

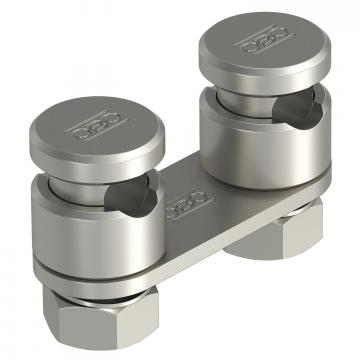

Förbindning Rd 8-10 mm dubbel med tryckplatta	5002 N-VA	0680564	5304270	Styck	10 Styck

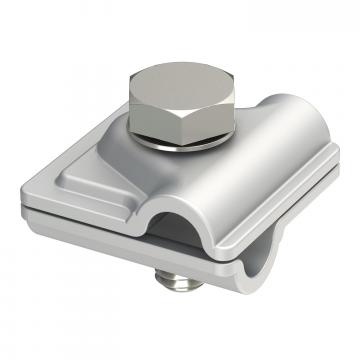

Anslutningsklämma alu	249 8-10 ALU	0681502	5311519	Styck	30 Styck
Rännklämma RK-FIX A2	RK-FIX VA	0681526	5316459	Styck	10 Styck

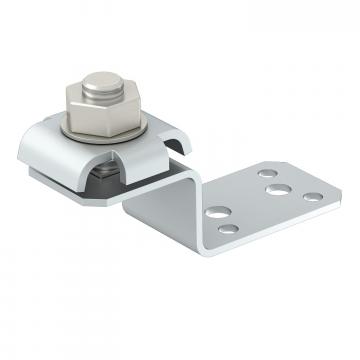

Anslutningskomponent med dubbelöverläggare	287 DCT	0681615	5320707	Styck	10 Styck
