Självbärande kabelränna WKSG 110 FS
Art.nr. 6098111 | EAN 4012196351435
- Produktbeskrivning
-

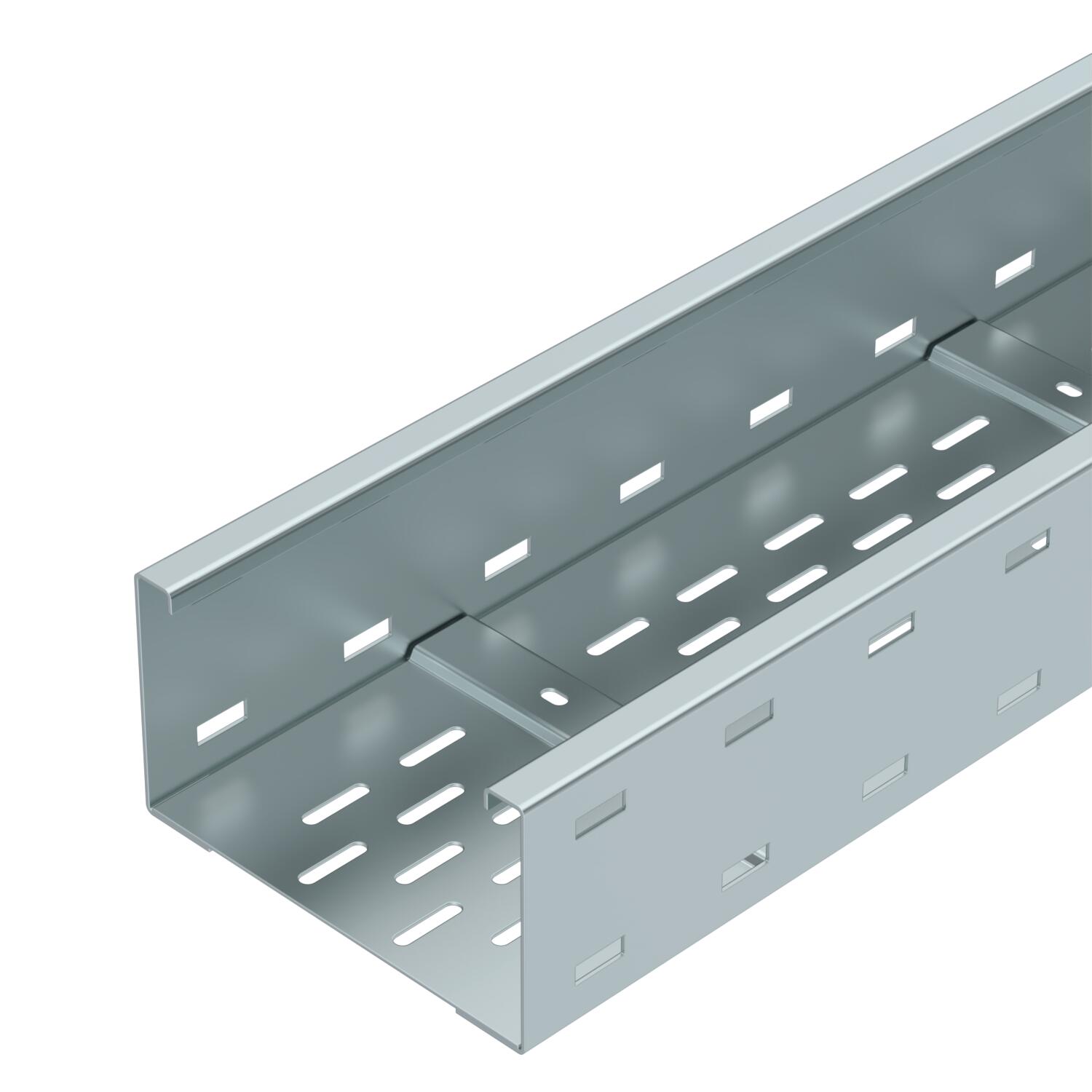

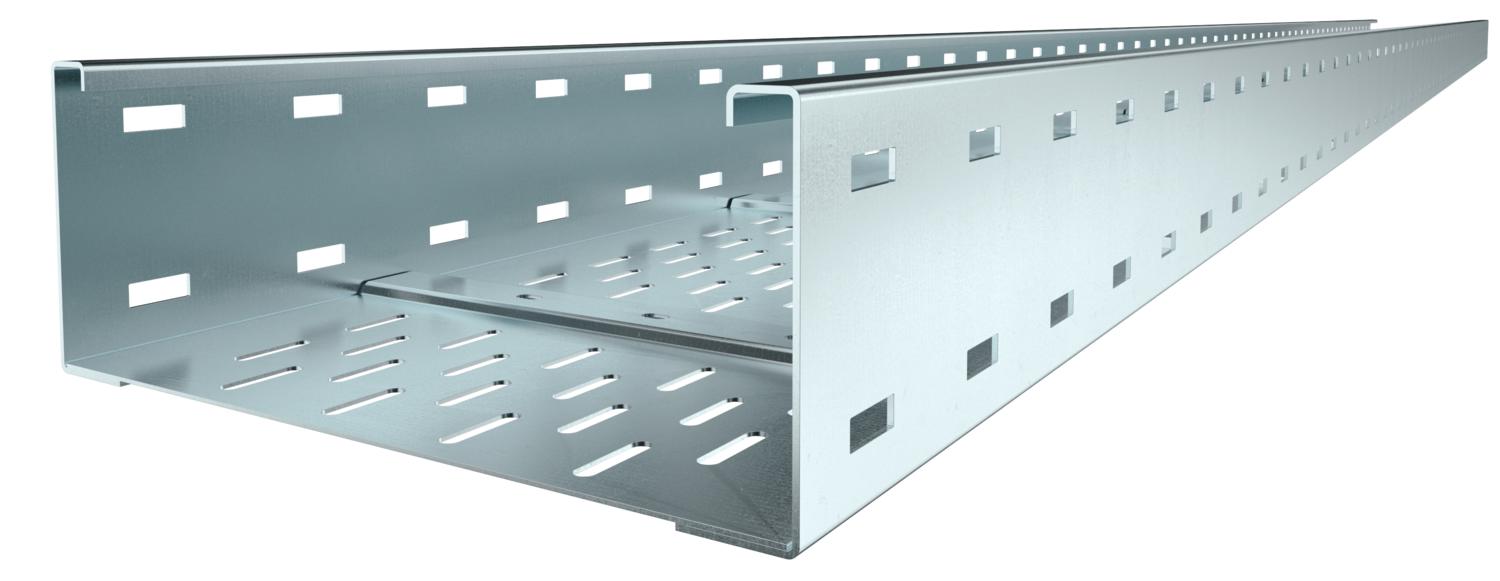

ProduktbeskrivningSjälvbärande kabelrännsystem, perforerat, med sidhöjd 110 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

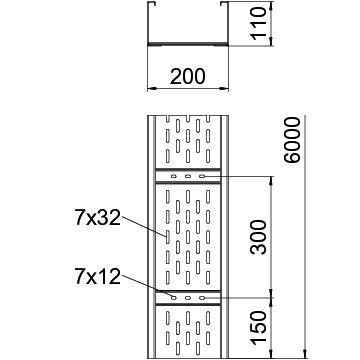

Användbar längd 6000 mm Brandsäker installation / funktionsgaranti nej Bredd 200 mm CO2-avtryck (GWP) från vagga till grind 16,8236 kg CO2e / 1 Meter Dimension 110x200x6000 Färg zink Höjd 110 mm Konsolavstånd 3,0 m 2,5 kN/m Konsolavstånd 3,5 m 2,01 kN/m Konsolavstånd 4,0 m 1,6 kN/m Konsolavstånd 4,5 m 1,32 kN/m Konsolavstånd 5,0 m 1,1 kN/m Konsolavstånd 6,0 m 0,75 kN/m Konsolavstånd 7,0 m 0,45 kN/m Konsolavstånd 8,0 m 0,2 kN/m Längd 6000 mm Magnetisk skärmdämpning med lock 50 dB Magnetisk skärmdämpning utan lock 20 dB Material Stål Mått 200 x 110 Mått B 200 mm Mått H 10 mm Mått L 6000 mm Monteringshål i botten ja Plåttjocklek 2 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 20200 mm² Tvärsnitt 202 cm² Typ av förbindelse för kabelhållarsystem skruvad Utförande förbindning utan förbindning Utförande med brett spann ja Yta sendzimirförzinkad Teknisk data
Belastningsdiagram
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv efz
WRVL 110 FS 1131472 6091164 2 Styck
Lock med vridregel FS
WDRL 1116 20 FS 1131391 6227422 3 m
Mellanvägg 85 vfz (FS)
TSG 85 FS 1131408 6062114 3 m
Skarvbeslag vfz (FS)
SSLB 200 FS ----- 7070213 20 Styck - Ladda ner
-
