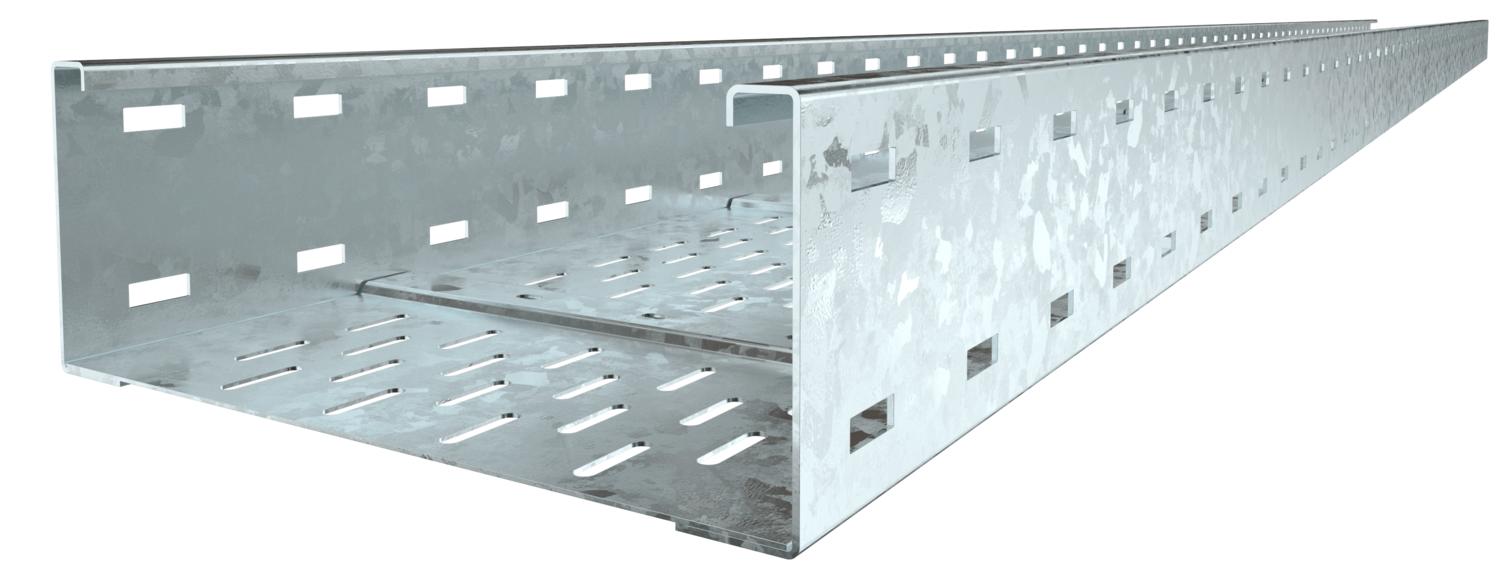

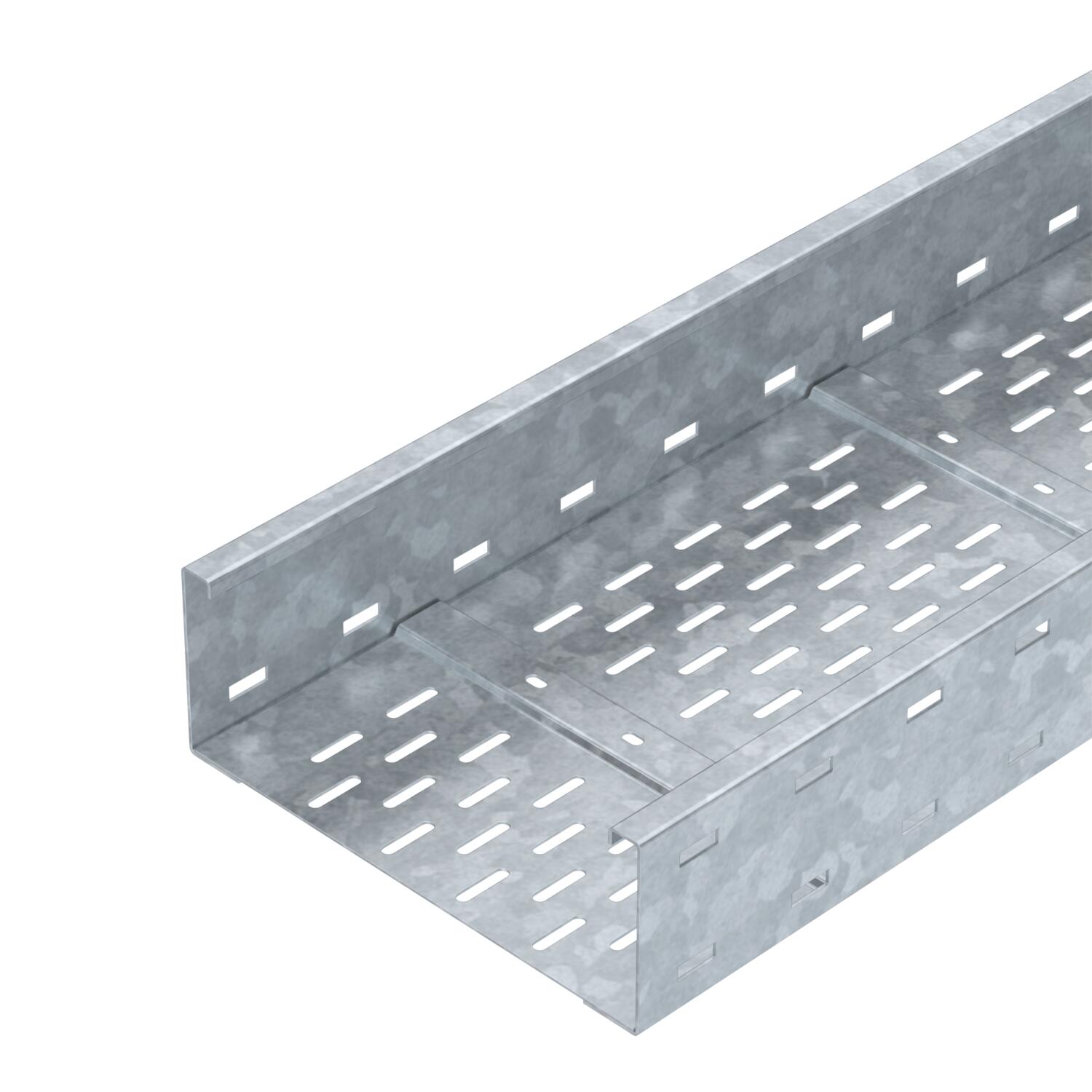

Självbärande kabelränna WKSG 110 FT
Art.nr. 6098145 | EAN 4012196370030
- Produktbeskrivning
-
ProduktbeskrivningSjälvbärande kabelrännsystem, perforerat, med sidhöjd 110 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

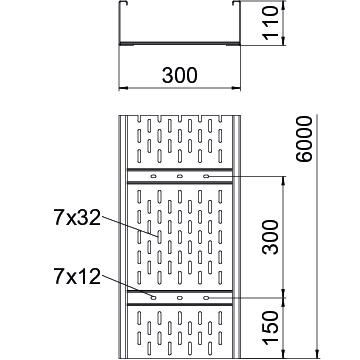

Användbar längd 6000 mm Brandsäker installation / funktionsgaranti nej Bredd 300 mm CO₂-avtryck (GWP) från vagga till grind 18,577 kg CO₂e / 1 Meter Dimension 110x300x6000 Färg zink Höjd 110 mm Konsolavstånd 3,0 m 2,5 kN/m Konsolavstånd 3,5 m 2,01 kN/m Konsolavstånd 4,0 m 1,6 kN/m Konsolavstånd 4,5 m 1,32 kN/m Konsolavstånd 5,0 m 1,1 kN/m Konsolavstånd 6,0 m 0,75 kN/m Konsolavstånd 7,0 m 0,45 kN/m Konsolavstånd 8,0 m 0,2 kN/m Längd 6000 mm Magnetisk skärmdämpning med lock 50 dB Magnetisk skärmdämpning utan lock 20 dB Material Stål Mått 110 x 300 Mått B 300 mm Mått L 6000 mm Monteringshål i botten ja Plåttjocklek 2 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 305 cm² Tvärsnitt 30500 mm² Typ av förbindelse för kabelhållarsystem skruvad Utförande förbindning utan förbindning Utförande med brett spann ja Yta varmförzinkad Teknisk data

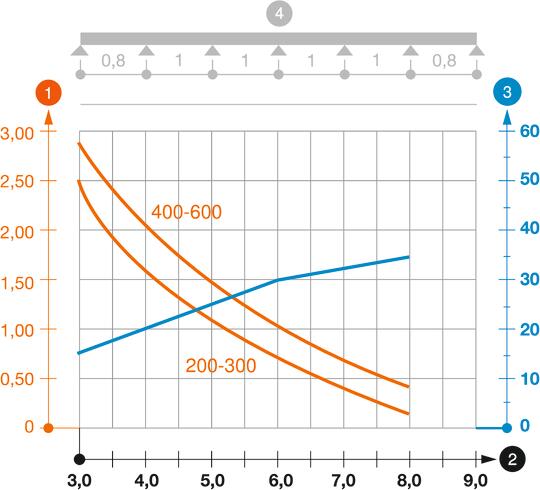

Belastningsdiagram
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv vfz (FT)
WRVL 110 FT 1131473 6091180 2 Styck

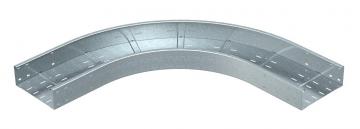

90° böj 110 FT
WRB 90 130 FT ----- 6098348 1 Styck
Lock med vridregel (DD)
WDRL 1116 30 DD 1131394 6227604 3 m
Mellanvägg 85 (DD)
TSG 85 DD 1131409 6062331 3 m
Skarvbeslag (DD)
SSLB 300 DD ----- 7070318 20 Styck - Ladda ner
-
