Självbärande kabelstege WKLG 110 FS 6000 | 600 | 2 | nej

Självbärande kabelstege WKLG 110 FS

Art.nr. 6311024 | EAN 4012196883271 | E-Nr. 1132554

Art.nr. / Typ

Längd	6000 mm

Bredd

Gaveltjocklek	2 mm

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

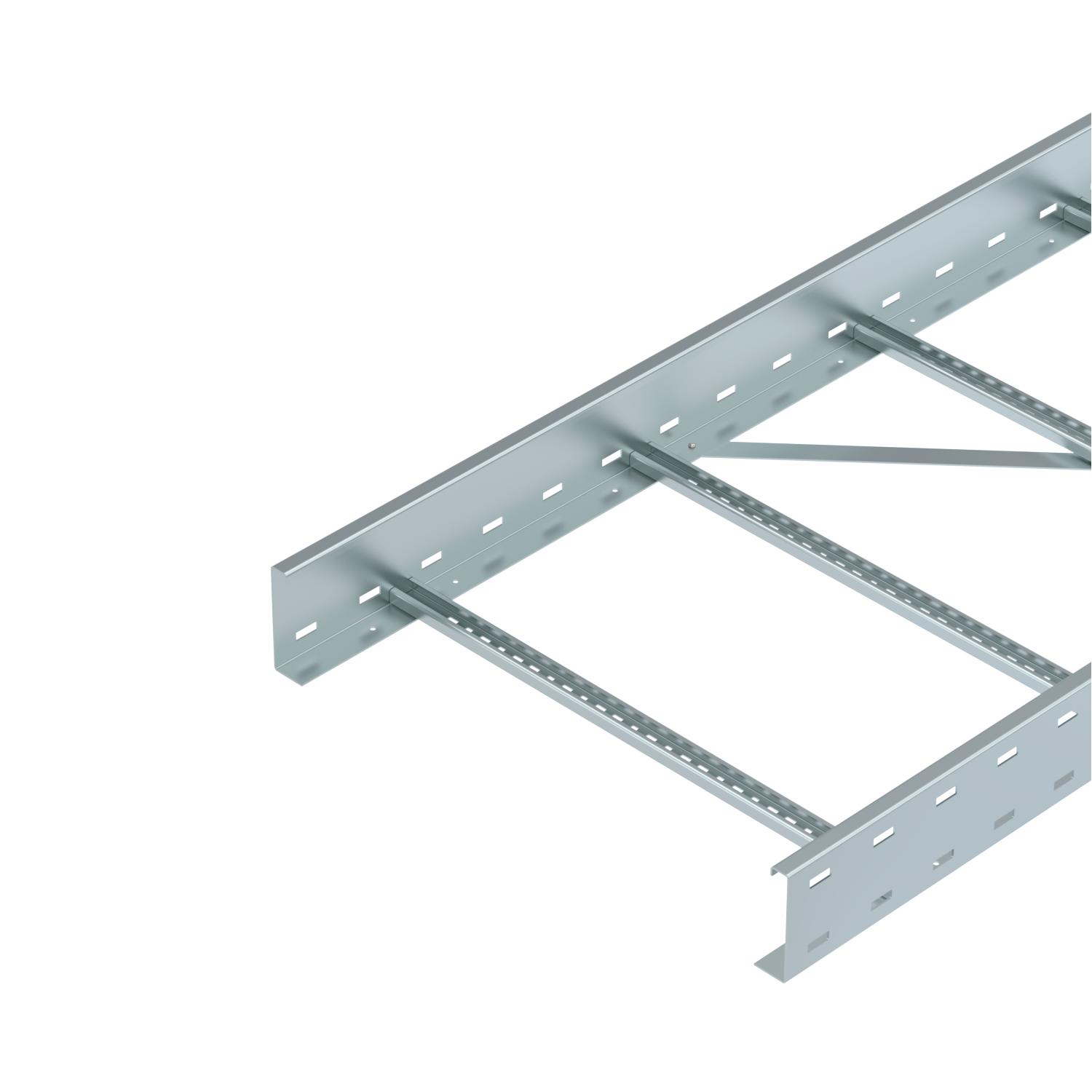

Självbärande kabelstege med perforerad sidogavel med 110 mm sidhöjd. Fastsättning av kablar och ledningar med bygelhållare typ 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.

Teknisk data

Teknisk data

Brandsäker installation / funktionsgaranti	nej
Bredd	600 mm
CO₂-avtryck (GWP) från vagga till grind	16,4453 kg CO₂e / 1 Meter

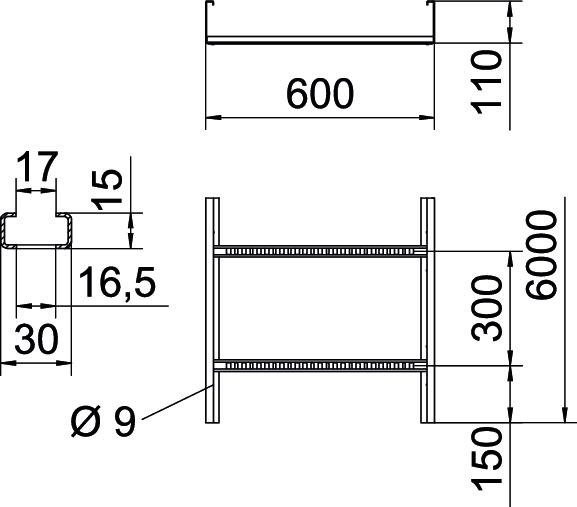

Dimension	110x600x6000
Färg	zink
Gaveltjocklek	2 mm
Höjd	110 mm
Konsolavstånd 3,0 m	2,9 kN/m
Konsolavstånd 3,5 m	2,48 kN/m
Konsolavstånd 4,0 m	2,1 kN/m
Konsolavstånd 4,5 m	1,78 kN/m
Konsolavstånd 5,0 m	1,5 kN/m
Konsolavstånd 6,0 m	1 kN/m
Konsolavstånd 7,0 m	0,7 kN/m

Längd	6000 mm
Material	Stål
Mått	110 x 600
Mått B	600 mm
Mått L	6000 mm
Mellanrumsmått stegpinne	17,00
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	56600 mm²
Tvärsnitt	566 cm²
Utförande med brett spann	ja
Utförande sidogavel	Profil (öppen)
Utförande stegpinnar	Hålad profil
Yta	sendzimirförzinkad

Teknisk data

Belastningsdiagram självbärande kabelstege typ WKLG 110

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Gaveltjocklek	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
WKLG 1120 FS	6000 mm	200 mm	2 mm	nej	1132546	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	nej	1132548	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	nej	1132550	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	nej	1132552	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	nej	1132554	6311024	m	6 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarv efz	WRVL 110 FS	1131472	6091164	Styck	2 Styck
90° böj 110 FS	WLB 90 116 FS	1131348	6312373	Styck	1 Styck
Lock med vridregel FS	WDRL 1116 60 FS	1131399	6227465	m	3 m
Mellanvägg 85 vfz (FS)	TSG 85 FS	1131408	6062114	m	3 m
