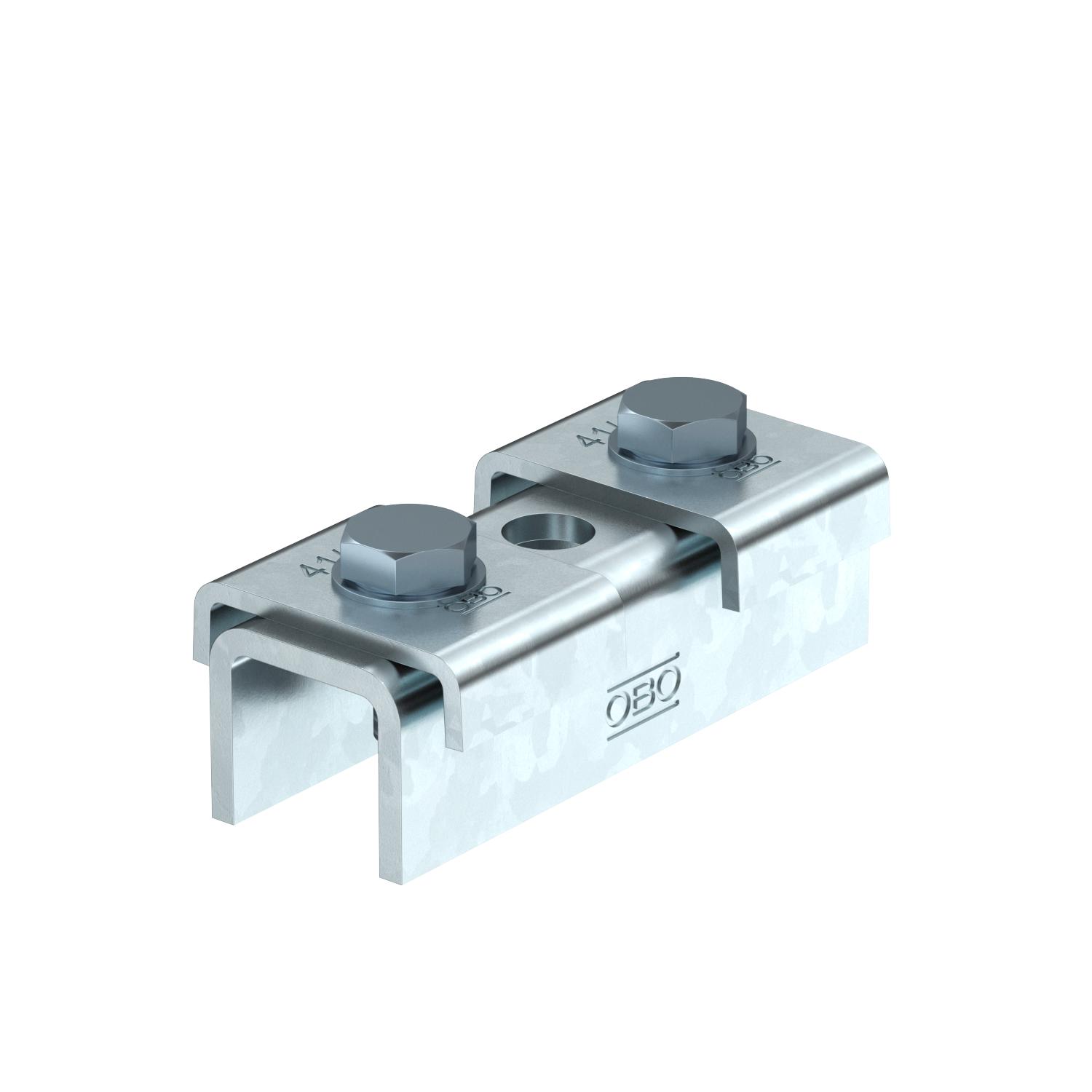

Skenanslutning SV med 3 hål FT
Art.nr. 1123121 | EAN 4012195939214 | E-Nr. 1526157
- Produktbeskrivning
-
ProduktbeskrivningSkenanslutningen används som förlängning för installationsskena MS4141. Den här förbindningen kan färdigställas enkelt och säkert på plats eller tillverkas i förväg på en verkstad.
Det är garanterat att det inte finns någon svag punkt i skenkopplingens område. De statiska värdena för monteringsskenan gäller.
Leveransomfattning:
Hållarplatta, typ 4141 och lämpliga sexkantskruvar är löst inneslutna.
-
- Teknisk data
-
Teknisk data

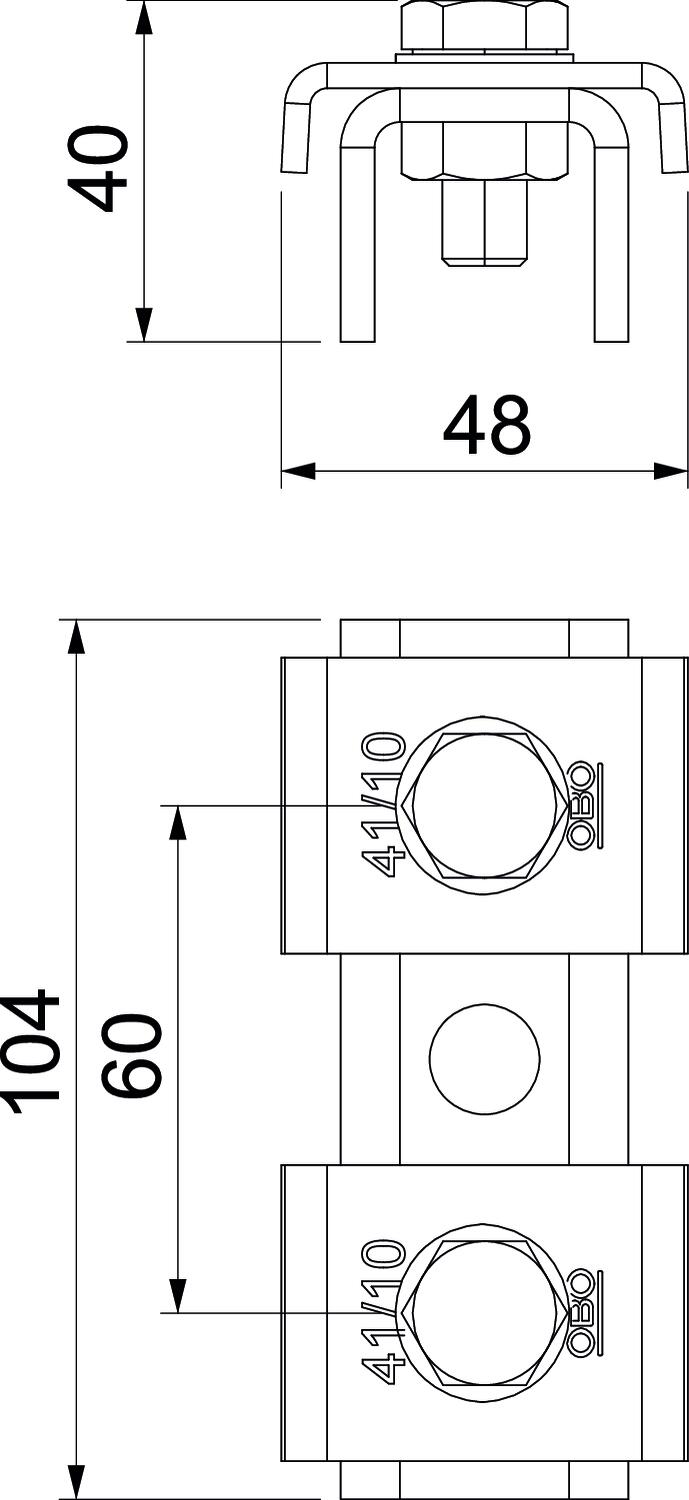

Borrhålsavstånd, centrum 60 mm Bredd 47 mm CO2-avtryck (GWP) från vagga till grind 1,1442 kg CO₂e / 1 Styck Dimension 100x4mm Hålstorlek 12 mm Höjd 39,4 mm Längd 100 mm Material Stål Materialtjocklek 4 mm Med skruvtillbehör ja Passar för profilformer U-profil Profil C-Profil Rostfritt stål, betat nej Skårbredd 22 mm Statiskt värde A 2,97 cm² Statiskt värde ly 6,05 cm Statiskt värde lz 9,01 cm Statiskt värde Wy 2,91 cm² Statiskt värde Wz 4,4 cm² Typ av perforering Perforerad baksida Utförande perforerad Yta varmförzinkad - Alla typer
