Skyddsenhet koaxial för F-anslutning: hona/hona 1 | 130 | 185 | F

Skyddsenhet koaxial för F-anslutning: hona/hona

Art.nr. 5093272 | EAN 4012195022619 | E-Nr. 5271012

Art.nr. / Typ

Antal poler	1

Max. kontinuerlig spänning AC	130 V

Max. kontinuerlig spänning DC	185 V

Inkopplingssystem	F

Produktbeskrivning

Produktbeskrivning

Koaxiala dataledningsskydd

• Grovskydd
• Hög belastningskapacitet för impulsström 2 x 2,5 kA (10/350)
• Enkel montering (mellankontakt), m = kontakt, w = uttag
• Olika kontaktkombinationer
• Med F-kontakt
• Optimala överföringsförhållanden

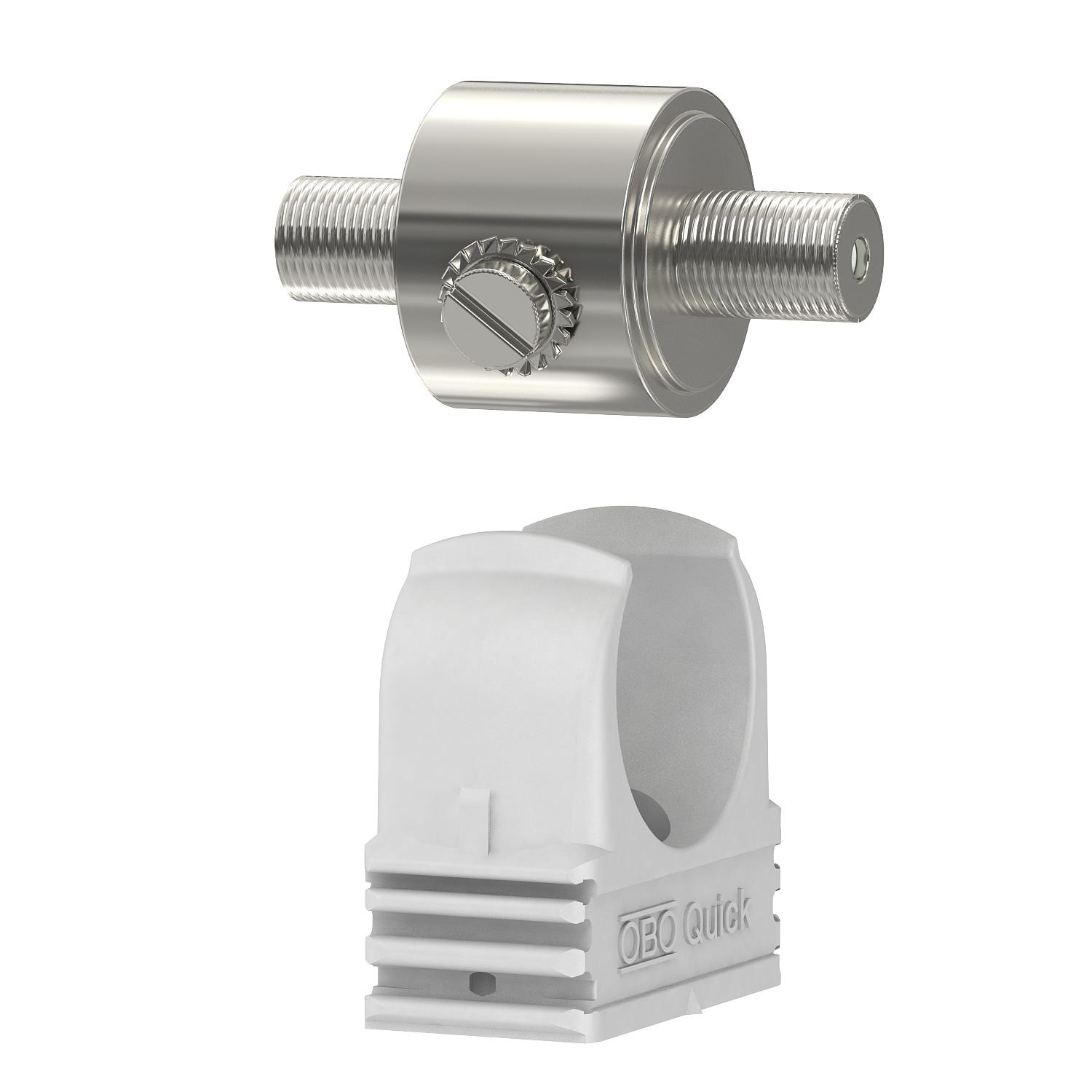

• Inklusive OBO Quick-hållare M25 för enkel installation

Användning: Skydd av TV- och satellitmottagare, multiswitchar, mottagare och DVB-T (2)

Teknisk data

Teknisk data

Antal poler	1
Återflödesdämpning	≥14 dB
CO2-avtryck (GWP) från vagga till grind	0,1413 kg CO2e / 1 Styck
Dimension	130V
Explosionssäkert utförande	nej
Fjärrkontakt	nej
Gränsfrekvens	3400 MHz
Impulsström	1 kA
Infogningsdämpning (insertion loss)	≤0,9 dB
Inkopplingssystem	F
Isolationsmotstånd	>1 GΩ
Kapacitans (ledare-jord)	<20 pF
Kapacitans (ledare-ledare)	<10 pF
Kapslingsklasser	IP40
Kategorie	Typ 1+2 / D1+C2
Ledningsslag för överspänningsskyddsenheter	Dataledning COAX
LPZ	0→2
Max. kontinuerlig spänning AC	130 V
Max. kontinuerlig spänning DC	185 V

Nominell belastningsström AC	3,5 A
Nominell belastningsström DC	5 A
Övervakning	nej
Signalering på enheten	inga
Skärm anslutning	ja
Skärmning	direkt
Skyddsnivå	<800 V
Spänningsskyddsnivå ledare–jord	<800 V
Spänningsskyddsnivå ledare–ledare	<800 V
SPD enligt IEC 61643-21	Klass I+II / D1+C2
Spegelimpedans	75 Ω
Stötströmsstyrka ledare-ledare	C2: 10 kV / 5 kA (8/20µs)
Stötströmsstyrka ledare-ledare	C2: 10 kV / 5 kA (8/20µs)
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Testad enligt	IEC 61643-21
Total avledningsstötström (10/350)	D1: 2 kA
Total avledningsstötström (8/20)	10 kA
