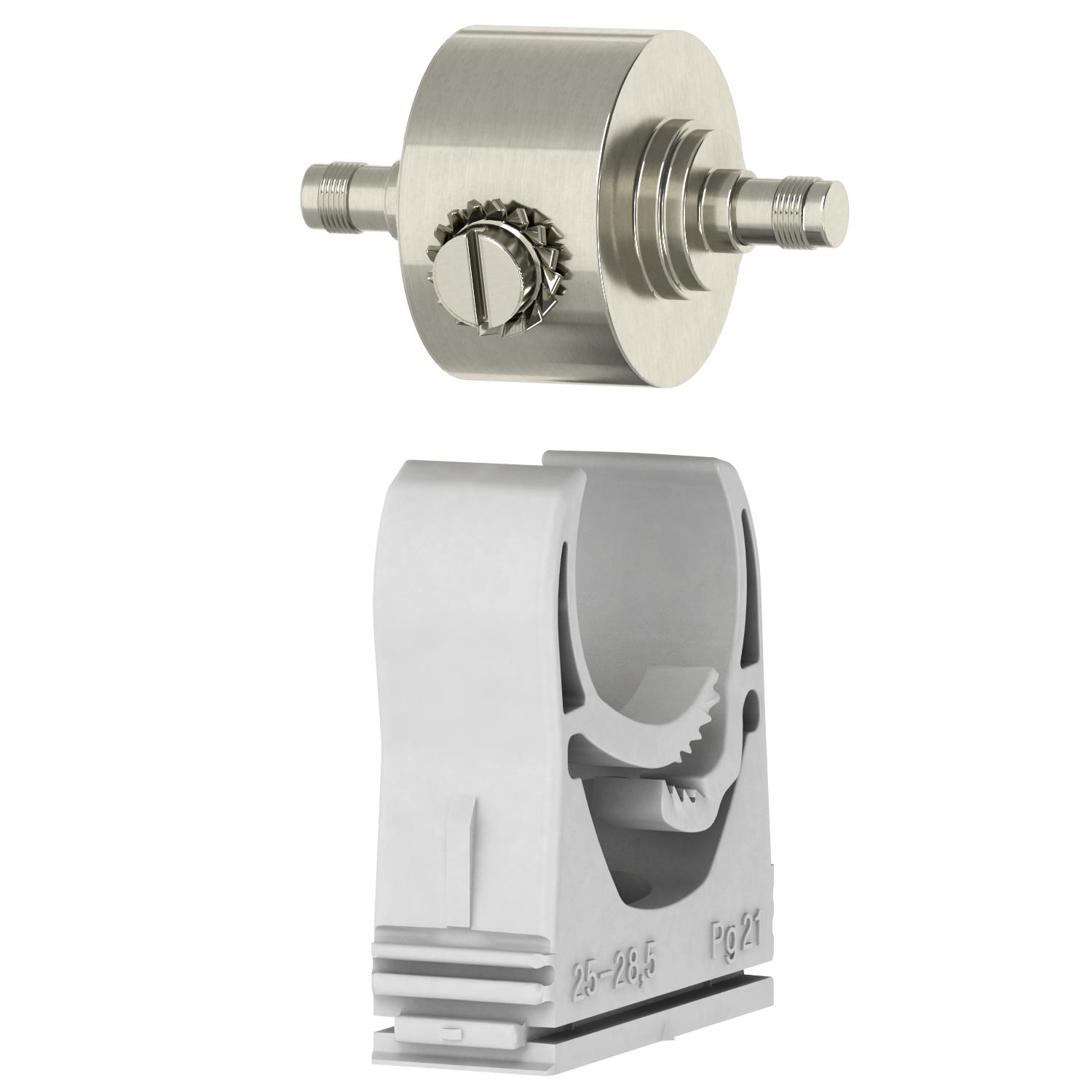

Skyddsenhet koaxial för SMA-anslutning: hona/hona
Art.nr. 5093277 | EAN 4012195867050
- Produktbeskrivning
-
ProduktbeskrivningDataledningsskydd koaxial
• Hög impulsströmsbelastning 2 x 2,5 kA (10/350)
• Enkel installation (adapter), m = kontakt, w = uttag
• Optimalt överföringsbeteende
• 5 års garanti
• Med SMA-kontakt
• Inklusive OBO-Multi-Quick hållare 25–28 för enkel installation
• 50 Ω teknik
Användning: Radio- och datateknik med SMA-kontakt
-
- Teknisk data
-
Teknisk data
Antal poler 1 Återflödesdämpning ≥14 dB CO2-avtryck (GWP) från vagga till grind 0,1077 kg CO2e / 1 Styck Dimension 130V Explosionssäkert utförande nej Fjärrkontakt nej Gränsfrekvens 3700 MHz Impulsström 2,5 kA Infogningsdämpning (insertion loss) ≤0,2 dB Inkopplingssystem SMA Isolationsmotstånd >1 GΩ Kapacitans (ledare-jord) <10 pF Kapacitans (ledare-ledare) <10 pF Kapslingsklasser IP40 Kategorie Typ 1+2 / D1+C2 LPZ 0→2 Max. kontinuerlig spänning AC 130 V Max. kontinuerlig spänning DC 185 V Nominell belastningsström AC 7 A Nominell belastningsström DC 10 A Övervakning nej Signalering på enheten inga Skärm anslutning ja Skärmning direkt Skyddsnivå <800 V Spänningsskyddsnivå ledare–jord <800 V Spänningsskyddsnivå ledare–ledare <800 V SPD enligt IEC 61643-21 Klass I+II / D1+C2 Spegelimpedans 50 Ω Stötströmsstyrka ledare-ledare C2: 10 kV / 5 kA (8/20µs) Stötströmsstyrka ledare-ledare C2: 10 kV / 5 kA (8/20µs) Temperaturanvändningsområde max. 80 °C Temperaturanvändningsområde min. -40 °C Testad enligt IEC 61643-21 Total avledningsstötström (10/350) 5 kA Total avledningsstötström (8/20) 10 kA - Alla typer
