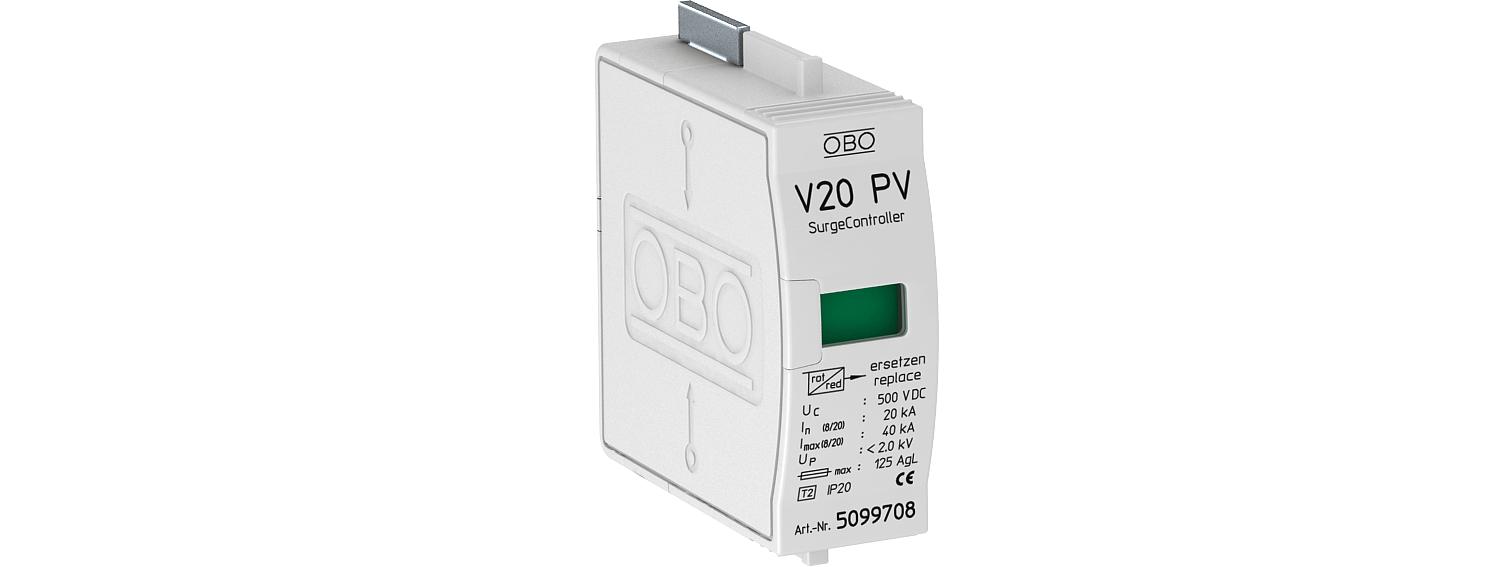

Solpanelöverdel – överspänningsavledare typ 2 1 | 440 | IP20

Solpanelöverdel – överspänningsavledare typ 2

Art.nr. 5099708 | EAN 4012195708933 | E-Nr. 5273770

Art.nr. / Typ

Polutförande	1

Max. kontinuerlig spänning AC

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

SurgeController överdel – typ 2 överspänningsskydd för solcellsanläggningar

• För överspänningsskydd-potentialutjämning enligt VDE 0100-443 (IEC 60364-4-44)
• Avledningsförmåga upp till 40 kA (8/20) per pol
• Låg DC-skyddsnivå: < 2,0 kV per pol (Y-koppling: 4,0 KV och Uoc max = 1000 V DC)
• Jackbar avledare med termodynamisk skiljeanordning och optisk funktionsindikering
• Kapslad zinkoxidvaristoravledare för användning i normkapslingar
• Hög strömledningsförmåga och lång livslängd

Användning: Solcellsanläggningar utan eller med separat isolerad åskskyddsanläggning

Teknisk data

Teknisk data

CO₂-avtryck (GWP) från vagga till grind	0,1275 kg CO₂e / 1 Styck
Dimension	500V DC
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Integrerad försäkring	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
LPZ	1→2
Märkspänning AC (50/60 Hz)	400 V
Max avledningsstötström (8/20 µs)	40 kA
Max. försäkring på nätsidan	125
Max. kontinuerlig spänning AC	440 V
Max. kontinuerlig spänning DC	500 V
Maximal försäkring	125 A
Monteringstyp	av basenhet

Nättyp	TN
Nätverkskonfiguration DC	ja
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	ja
Nätverkskonfiguration TN-C-S	ja
Nätverkskonfiguration TN-S	ja
Nätverkskonfiguration TT	ja
Nominell avledningsstötström (8/20 µs)	20 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Polutförande	1
Provningsklass Typ 2	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass II
Utförande	1-polig, PV-patron upp till 1000V DC
