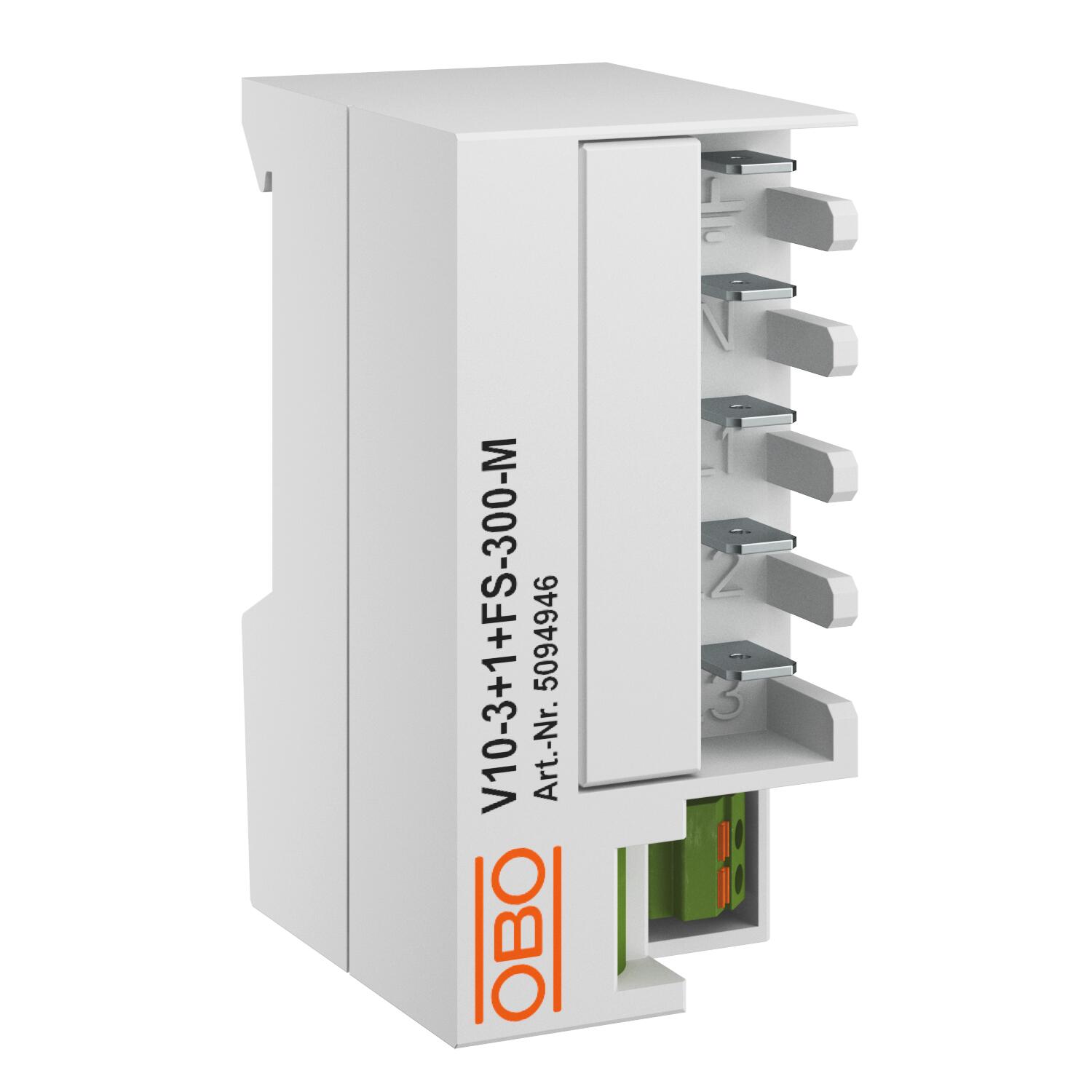

Surge arrester V10 – Mini
Art.nr. 5094946 | EAN 4012197504922
- Produktbeskrivning
-
ProduktbeskrivningÖverspänningsskydd kompaktmodul typ 2+3
• överspänningsskydd enligt IEC 60364-4-44
• avledningsförmåga upp till 60 kA (8/20) totalt
• inkl. termisk och dynamisk skiljeanordning och optisk funktionsindikering
• inkapslad, hermetiskt zinkoxid-varistor-avledare för användning i normkapslingar
• integrerad 3+1-lösning för TN- och TT-nätsystem på 45-mm-modulbredd
Användning: Industri, bostadshus samt enhetsskydd för trefassystem.
-
- Teknisk data
-
Anslutningsmöjligheter
Anslutningstvärsnitt FM-klämmor min. 1,5 mm² Anslutningstvärsnitt FM-klämmor min. 16 AWG Avledningsstötström (8/20 µs) [totalt] 60 kA Avsedd för utomhusbruk nej Bredd 35 mm Brytförmåga AC 250V / 1A ; 125V / 1A Brytförmåga DC 48V / 0,5A; 24V / 0,5A; 12V / 0,5A Dimension 300V Fjärrsignal ja FM-kontakter Öppnare Följeström (eff) [N-PE] 0,1 kA Höjd 76 mm Integrerad försäkring nej Kapslingsklasser IP20 Längd 38 mm Ledartvärsnitt, fast (en-/flertrådig) max. 10 mm² Ledartvärsnitt, fast (en-/flertrådig) min. 2,5 mm² LPZ 1→3 Luftfuktighet max. 95 % Luftfuktighet min. 5 % Märkspänning AC (50/60 Hz) 240 V Max. försäkring på nätsidan 63 A gG Max. kontinuerlig spänning (L-N) 300 V Maximal avledningsstötström (8/20 µs) [L-N] 20 kA Maximal avledningsstötström (8/20 µs) [N-PE] 40 kA Maximal driftspänning (N-PE) 255 V Maximal försäkring 63 A Monteringstyp DIN-skena 35 mm Nättyp alla Nätverkskonfiguration DC nej Nätverkskonfiguration IT nej Nätverkskonfiguration övriga nej Nätverkskonfiguration TN ja Nätverkskonfiguration TN-C nej Nätverkskonfiguration TN-C-S ja Nätverkskonfiguration TN-S ja Nätverkskonfiguration TT ja Nominell avledningsstötström (8/20 µs) 10 kA Normkrav enligt SS-EN 61643-11 Typ 2+3 OBO nominell belastningsström (ingång/utgång) 32 A Polutförande 3+N/PE Provningsklass Typ 2 ja Provningsklass Typ 3 ja Signalering på enheten optisk SPD enligt SS-EN 61643-1 klass II+III Temperaturanvändningsområde max. 85 °C Temperaturanvändningsområde min. -40 °C TOV-spänning [L-N] - felsäkert läge - 120 min 442 V TOV-spänning [L-N] - motståndsläge - 5 s 337 V TOV-spänning [L-PE] - motståndsläge - 200 ms 1200 V Utförande 3+NPE - Alla typer
- Ladda ner
-
Montage anvisningar SurgeController with wiring set V10 , 0.55MB , pdfInga kravspecifikationer tillgängliga för denna produkt
