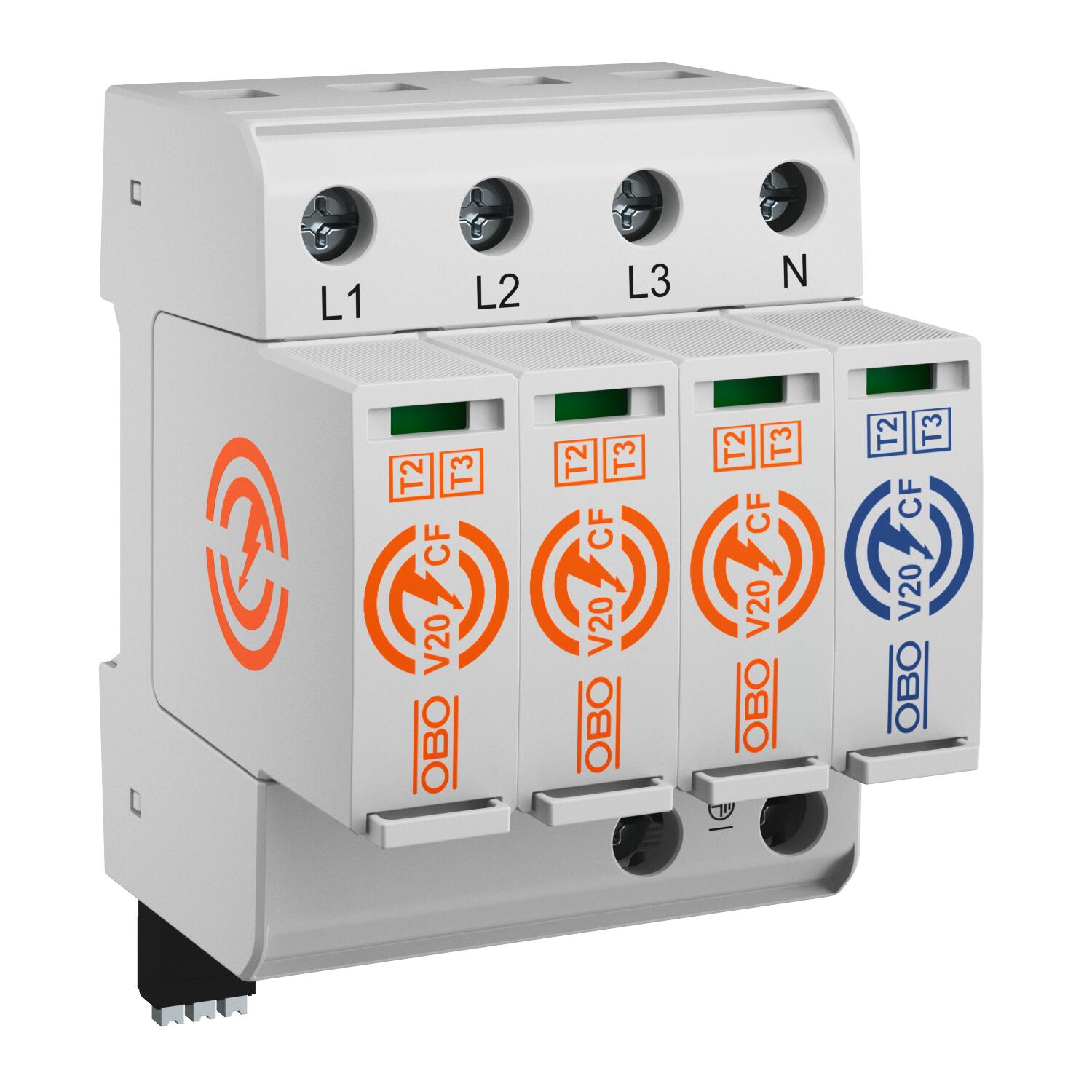

Surge arrester V20 with integrated pre-fuse

3 | IP20

Surge arrester V20 with integrated pre-fuse

Art.nr. 5095257 | EAN 4012197504960

Art.nr. / Typ	5095257 / V20-CF-3+1FS-300

Polutförande	3

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Surge arrester, type 1+2
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling

Teknisk data

Anslutningsmöjligheter

Anslutningstvärsnitt FM-klämmor max.	1,5 mm²
Anslutningstvärsnitt FM-klämmor max.	16 AWG
Anslutningstvärsnitt FM-klämmor min.	23 AWG
Anslutningstvärsnitt FM-klämmor min.	0,25 mm²
Avledningsstötström (8/20 µs) [totalt]	120 kA
Avsedd för utomhusbruk	nej

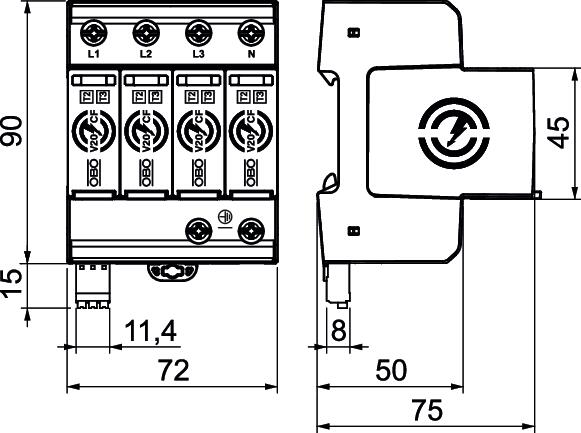

Bredd	72 mm
Brytförmåga AC	230 V; 0,5 A
Brytförmåga DC	230 V; 0,1 A / 75 V; 0,5 A
Dimension	300V
FM-kontakter	Omkopplare
Följeström (eff) [N-PE]	100 kA
Höjd	105 mm
Kapslingsklasser	IP20
Kortslutningssäker	ja
Kortslutningssäkerhet vid max. försäkring på nätsidan	50 kA eff
Längd	75 mm
Ledartvärsnitt, fast (en-/flertrådig) max.	2 AWG
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	16 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	4 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	35 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	16 AWG
Luftfuktighet max.	95 %

Luftfuktighet min.	5 %
Märkspänning AC (50/60 Hz)	240 V
Max. kontinuerlig spänning (L-N)	300 V
Maximal avledningsstötström (8/20 µs) [L-N]	40 kA
Maximal avledningsstötström (8/20 µs) [N-PE]	65 kA
Maximal driftspänning (N-PE)	305 V
Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	ja
Nominell avledningsstötström (8/20 µs) [L-N]	20 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	40 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Polantal	3
Polutförande	3
Restspänning [L-N] @ 1 kA	0,8 kV
Restspänning [L-N] @ 5 kA	1 kV
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass II
Temperaturanvändningsområde max.	85 °C
Temperaturanvändningsområde min.	-40 °C
TOV-spänning [L-N] - felsäkert läge - 120 min	442 V
TOV-spänning [L-N] - motståndsläge - 5 s	337 V
Utblåsande	nej
Vridmoment	4,5 Nm
