Systemlösning överspänningsskydd V20 i kapsling,

3-poligt + NPE 280 V 3+N/PE | 280 | IP66

Systemlösning överspänningsskydd V20 i kapsling, 3-poligt + NPE 280 V

Art.nr. 5095383 | EAN 4012196423200 | E-Nr. 5271784

Art.nr. / Typ	5095383 / VG-V20-3+NPE-280

Polutförande	3+N/PE

Max. kontinuerlig spänning AC	280 V

Kapslingsklasser	IP66

Produktbeskrivning

Produktbeskrivning

Överspänningsavledare av typ 2 enligt DIN EN 61643-11

• Perfekt för skydd av väggboxar och fordon som är anslutna till dem
• För potentialutjämning av överspänningsskydd enligt VDE 0100-443 (IEC 60364-4-44)

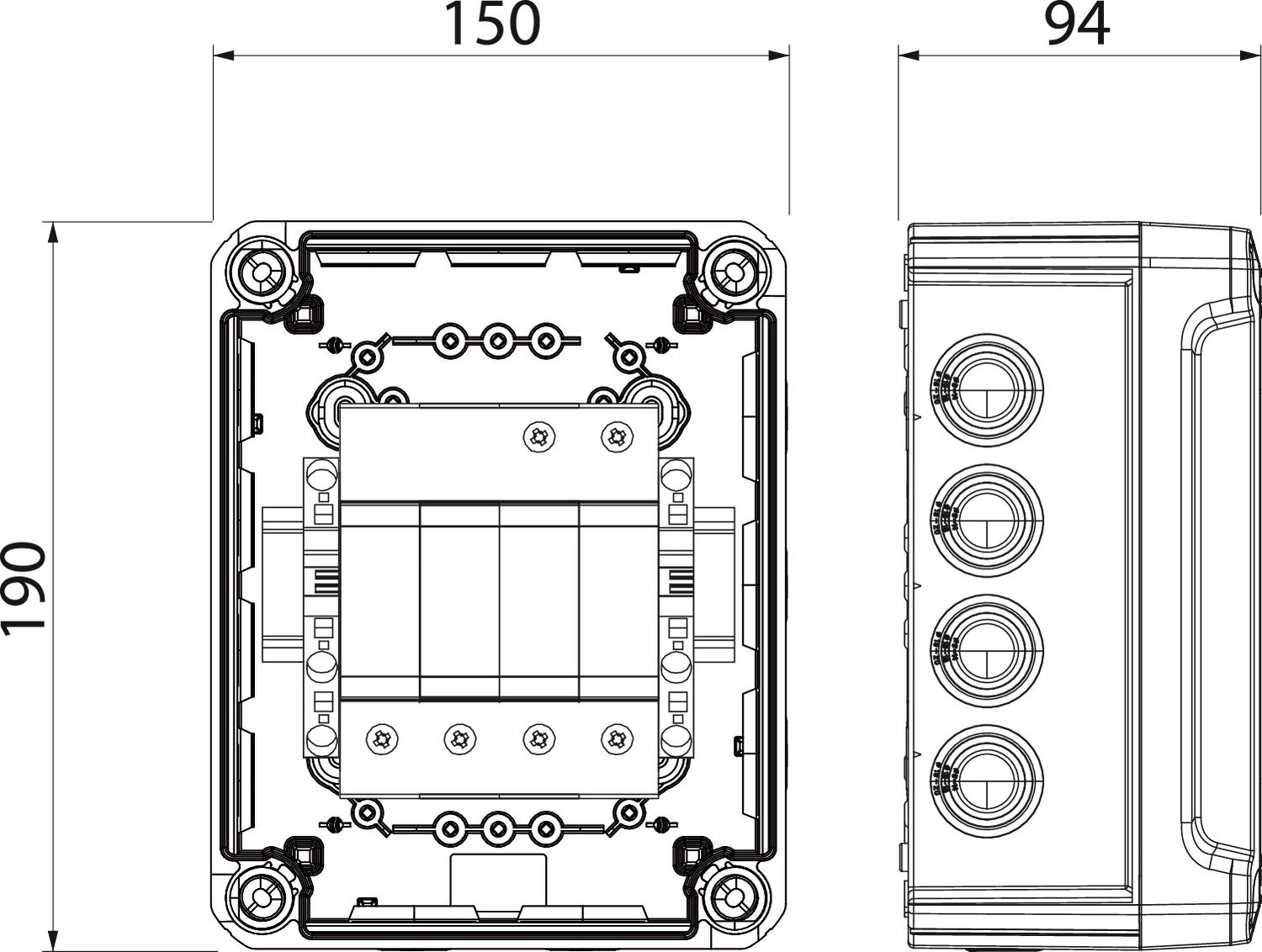

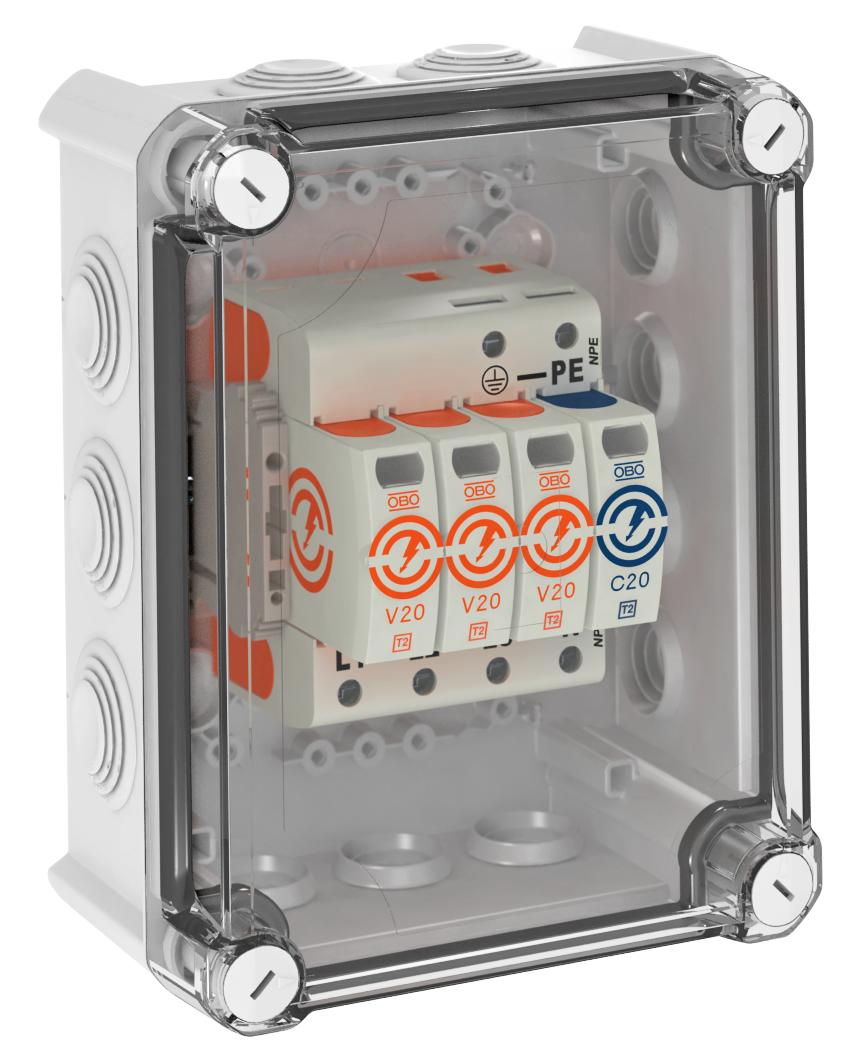

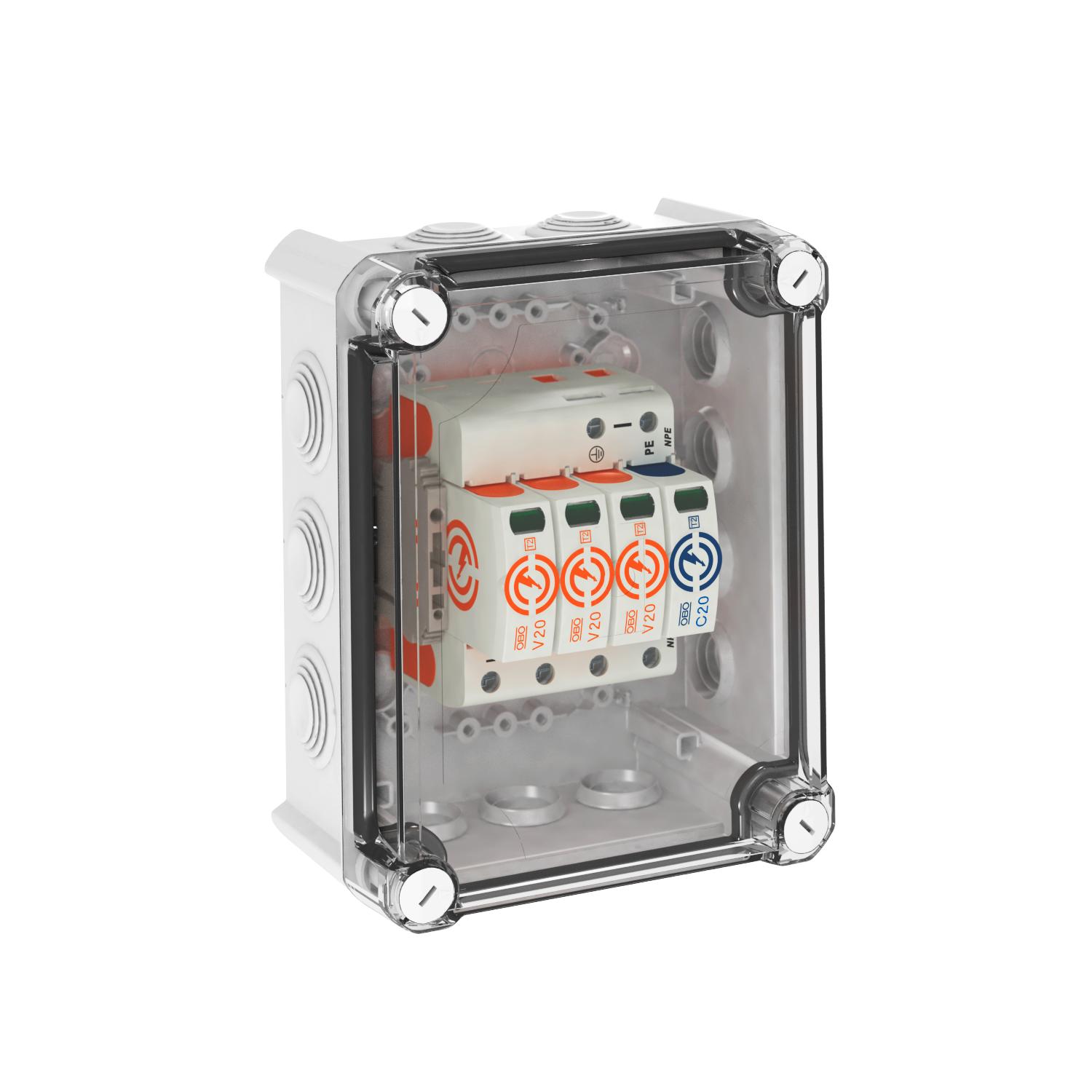

• Komplett enhet, förmonterad och klar för anslutning i polykarbonathölje (IP66)
• Urladdningskapacitet upp till 40 kA (8/20) per pol på grund av högpresterande varistorer

Tillämpning: AC-laddningsenhet upp till 22kW, potentialutjämning i huvud- och delfördelningar.

Vid risk för kondensvattenbildning från vind, is, temperatur eller sol krävs eventuellt ytterligare åtgärder!

Teknisk data

Anslutningsmöjligheter

Anslutningstvärsnitt FM-klämmor max.	1,5 mm²
Anslutningstvärsnitt FM-klämmor max.	16 AWG
Anslutningstvärsnitt FM-klämmor min.	0,5 mm²
Anslutningstvärsnitt FM-klämmor min.	21 AWG
Avledningsstötström (8/20 µs) [totalt]	60 kA
CO₂-avtryck (GWP) från vagga till grind	4,0509 kg CO₂e / 1 Styck
Dimension	280V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Följeström (eff) [N-PE]	0,1 kA
Godkännande	UL
Integrerad försäkring	nej
Kapslingsklasser	IP66
Kortslutningssäker	ja
Kortslutningssäkerhet vid max. försäkring på nätsidan	50 kA eff
Ledartvärsnitt, fast (en-/flertrådig) max.	2 AWG
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	16 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	1,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	35 mm²
Ledartvärsnitt, flexibelt (fintrådig) max.	2 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	1,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	16 AWG
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	40 kA
Max. försäkring på nätsidan	160 A gL/gG

Max. kontinuerlig spänning (L-N)	280 V
Max. kontinuerlig spänning AC	280 V
Max. kontinuerlig spänning DC	350 V
Maximal avledningsstötström (8/20 µs) [L-N]	40 kA
Maximal driftspänning (N-PE)	255 V
Maximal försäkring	160 A
Minsta avstånd	1,5 mm
Monteringstyp	förmonterad i kapslingen
Nättyp	övriga
Nominell avledningsstötström (8/20 µs)	20 kA
Nominell avledningsstötström (8/20 µs) [L-N]	20 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	40 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Polutförande	3+N/PE
Provningsklass Typ 2	ja
Reaktionstid	<25 ns
Restspänning [L-N] @ 1 kA	0,7 kV
Restspänning [L-N] @ 5 kA	0,9 kV
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,3
SPD enligt SS-EN 61643-1	klass II
SPD enligt UL 1449	Typ 4
TOV-spänning [L-N] - felsäkert läge - 120 min	440 V
TOV-spänning [L-N] - motståndsläge - 5 s	335 V
TOV-spänning [L-PE] - motståndsläge - 200 ms	1200 V
Vridmoment	4 Nm
