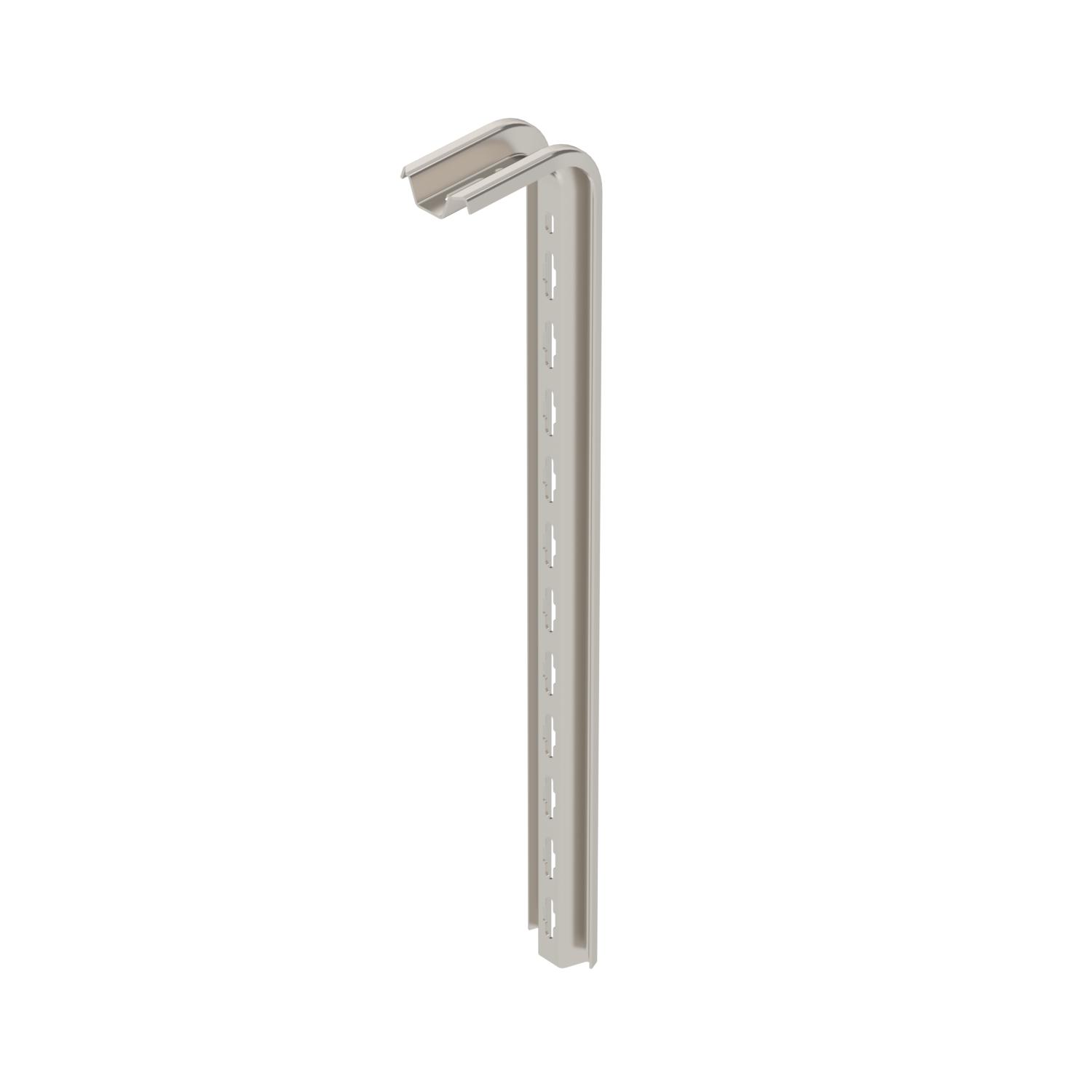

TP-takpendel A2
Art.nr. 6364852 | EAN 4012195617877 | E-Nr. 1132248
- Produktbeskrivning
-
ProduktbeskrivningFör fastsättning i tak.
-
- Teknisk data
-
Teknisk data

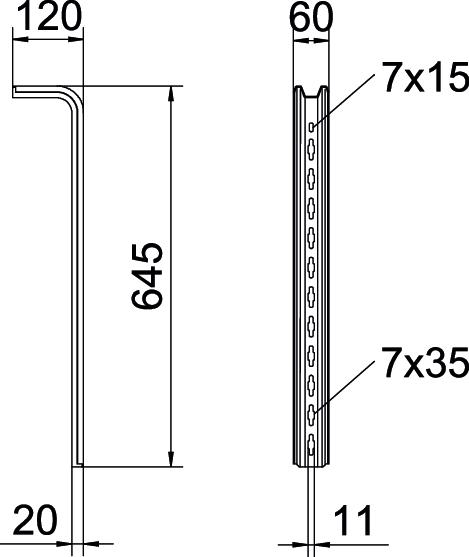

Brandsäker installation / funktionsgaranti nej Bredd 60 mm Dimension L645mm Färg rostfritt stål Höjd 120 mm Längd 645 mm Material Rostfritt stål 1.4301 Mått L 645 mm Utförande S-profil Yta polerad Teknisk data
Belastningsdiagram TP-fäste typ TPS
-
Böjning av änden på pendelfästet vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Konsollängd i mm
-
Belastningskurva med pendellängd i mm
-
- Alla typer
-
Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Ändstycke
TPS KS OR 1132089 6364625 10 Styck
Flatrundskruv med bricka och mutter rostfritt (A2)
FRS 10x25 TPS A2 ----- 6407537 50 Styck
Distansstycke A2
DS 4 A2 1132251 6416594 10 Styck
Sexkantsskruv M10 A2
SKS 10x90 A2 ----- 6418255 20 Styck - Ladda ner
-
Datablad TPS 645 A2 / 6364852 , 0.21MB , pdfEU-försäkran om överensstämmelse TPS 645 A2 / 6364852 , 0.12MB , pdfUK Förklaring av överensstämmelse TPS 645 A2 / 6364852 , 0.09MB , pdfREACH försäkran om överensstämmelse TPS 645 A2 / 6364852 , 0.12MB , pdfRoHS försäkran om överensstämmelse TPS 645 A2 / 6364852 , 0.12MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
