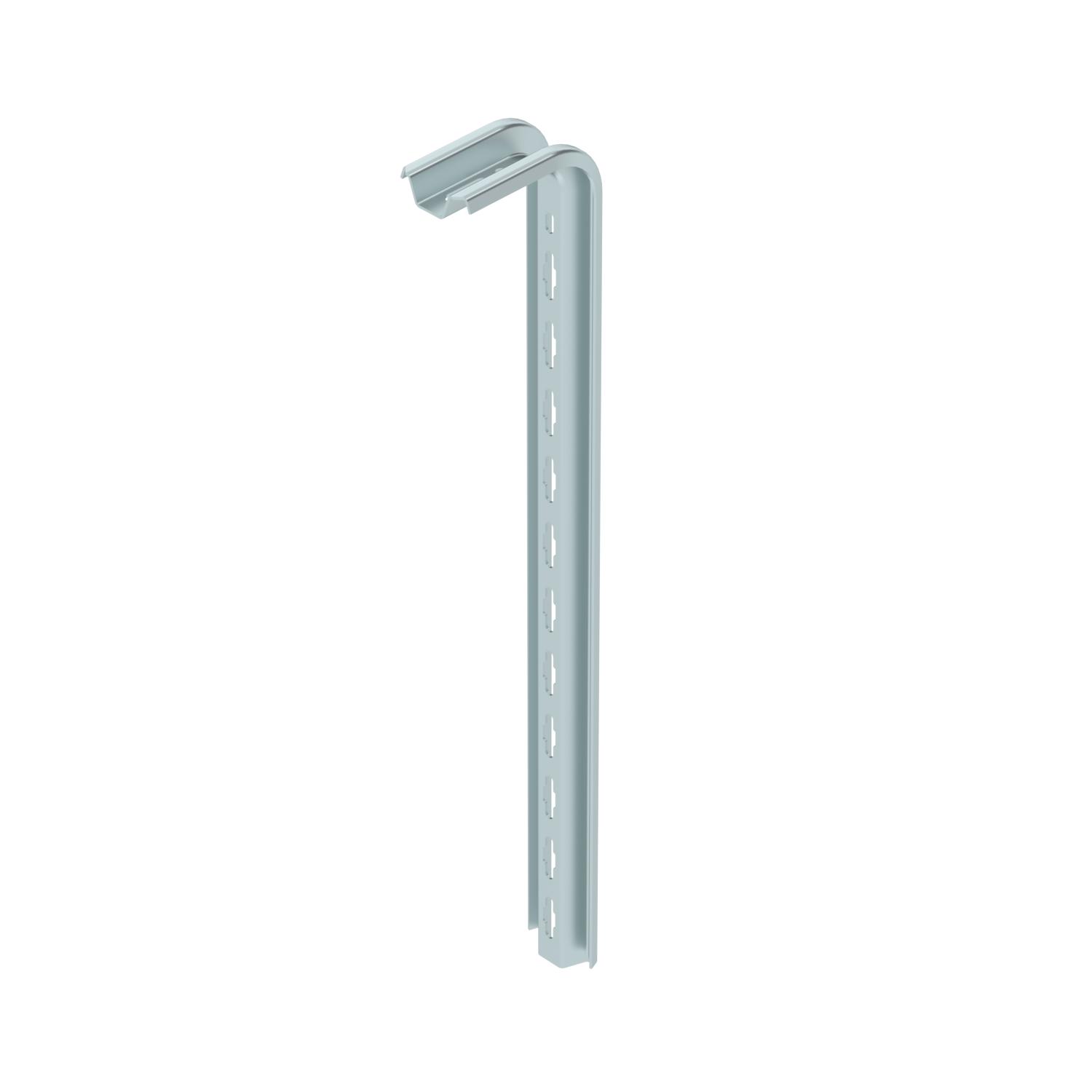

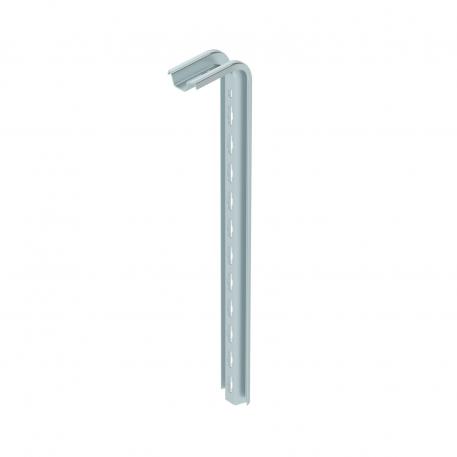

TP-takpendel vfz (FS)
Art.nr. 6364365 | EAN 4012196199457 | E-Nr. 1132080
- Produktbeskrivning
-
ProduktbeskrivningTP-fäste för fastsättning i tak.
-
- Teknisk data
-
Teknisk data

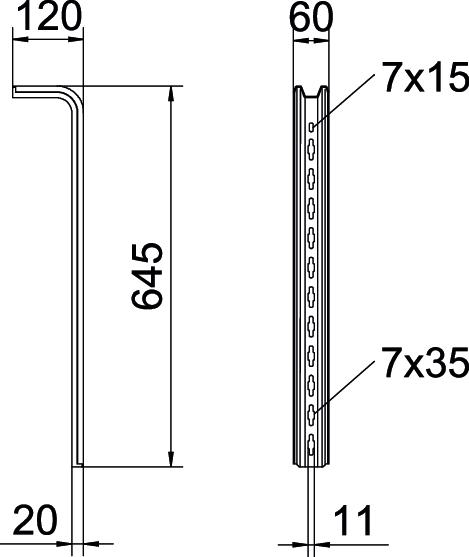

Brandsäker installation / funktionsgaranti nej Bredd 60 mm CO₂-avtryck (GWP) från vagga till grind 2,4347 kg CO₂e / 1 Styck Dimension L645mm Färg zink Höjd 120 mm Längd 645 mm Material Stål Mått H 120 mm Mått L 645 mm Utförande S-profil Yta sendzimirförzinkad Teknisk data

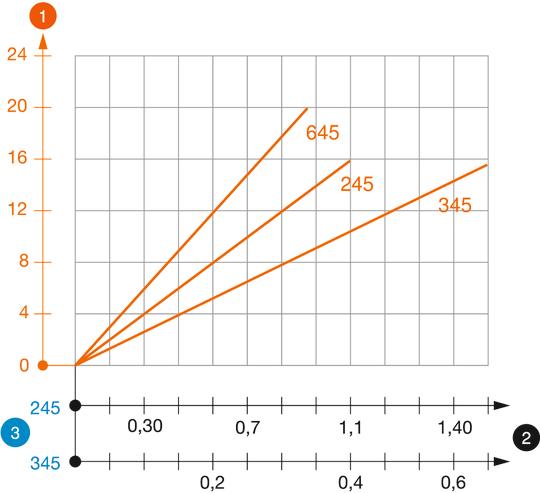

Belastningsdiagram TP-fäste typ TPS
-
Böjning av änden på pendelfästet vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Konsollängd i mm
-
Belastningskurva med pendellängd i mm
-
- Alla typer
-
Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Ändstycke
TPS KS OR 1132089 6364625 10 Styck
Kullerförsänkt skruv med bricka och mutter F
FRS 10x25 TPS F 1132082 6407536 50 Styck

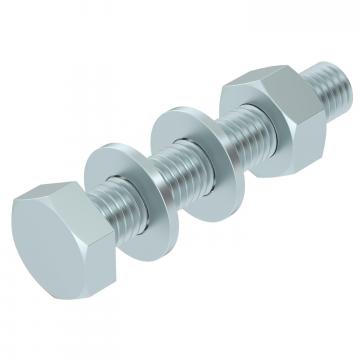

Sexkantsskruv M10 F
SKS 10x60 F 1132088 6408516 20 Styck

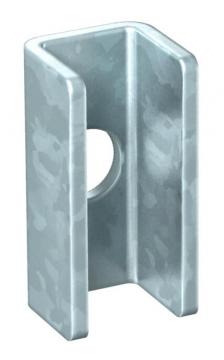

Distansstycke FS
DS 4 FS 1132087 6416551 20 Styck - Ladda ner
-
