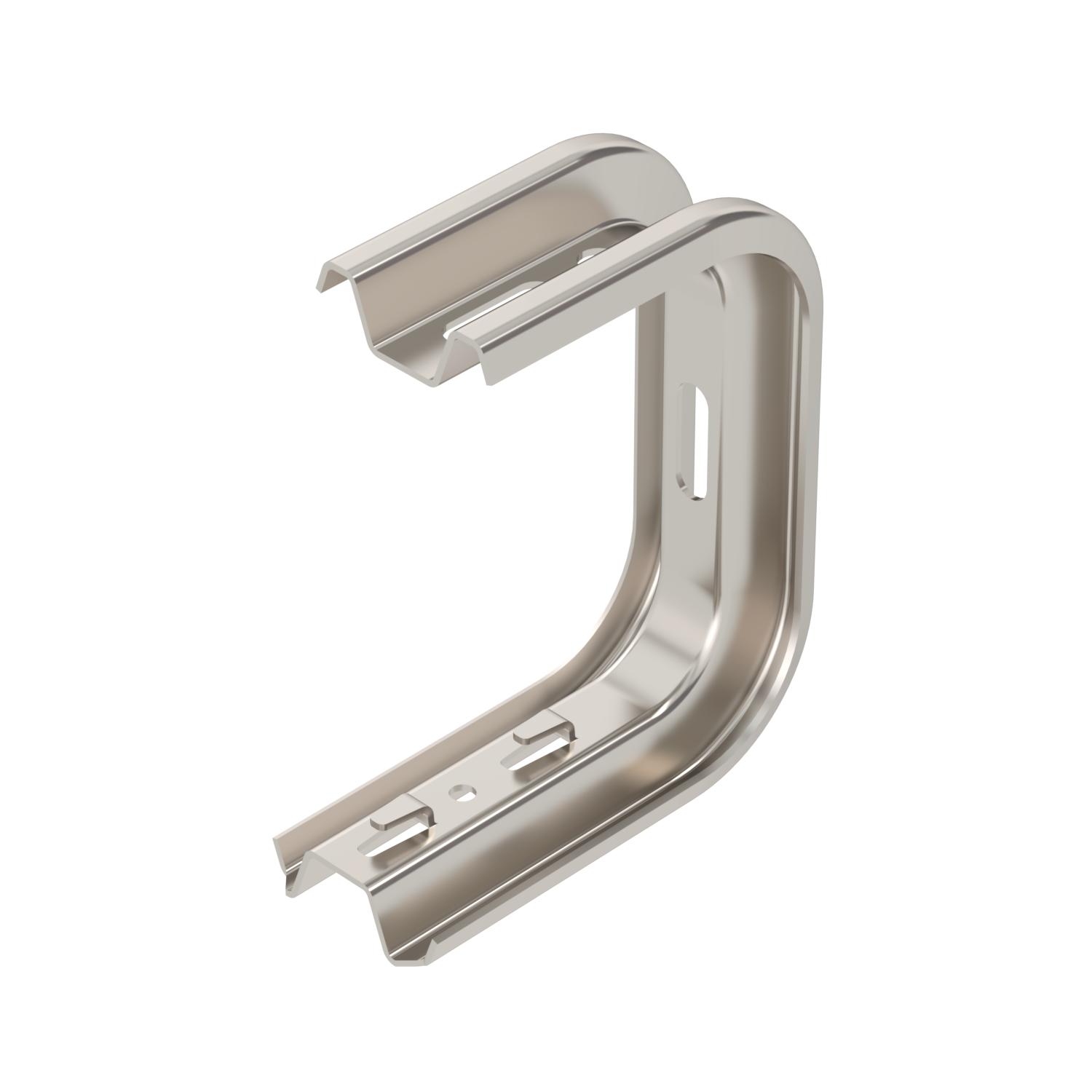

TP vägg- och takkonsol A2
Art.nr. 6365989 | EAN 4012195617747 | E-Nr. 1132216
- Produktbeskrivning
-
ProduktbeskrivningMed klämstycken för skruvlös fastsättning av trådstege.
-
- Teknisk data
-
Teknisk data

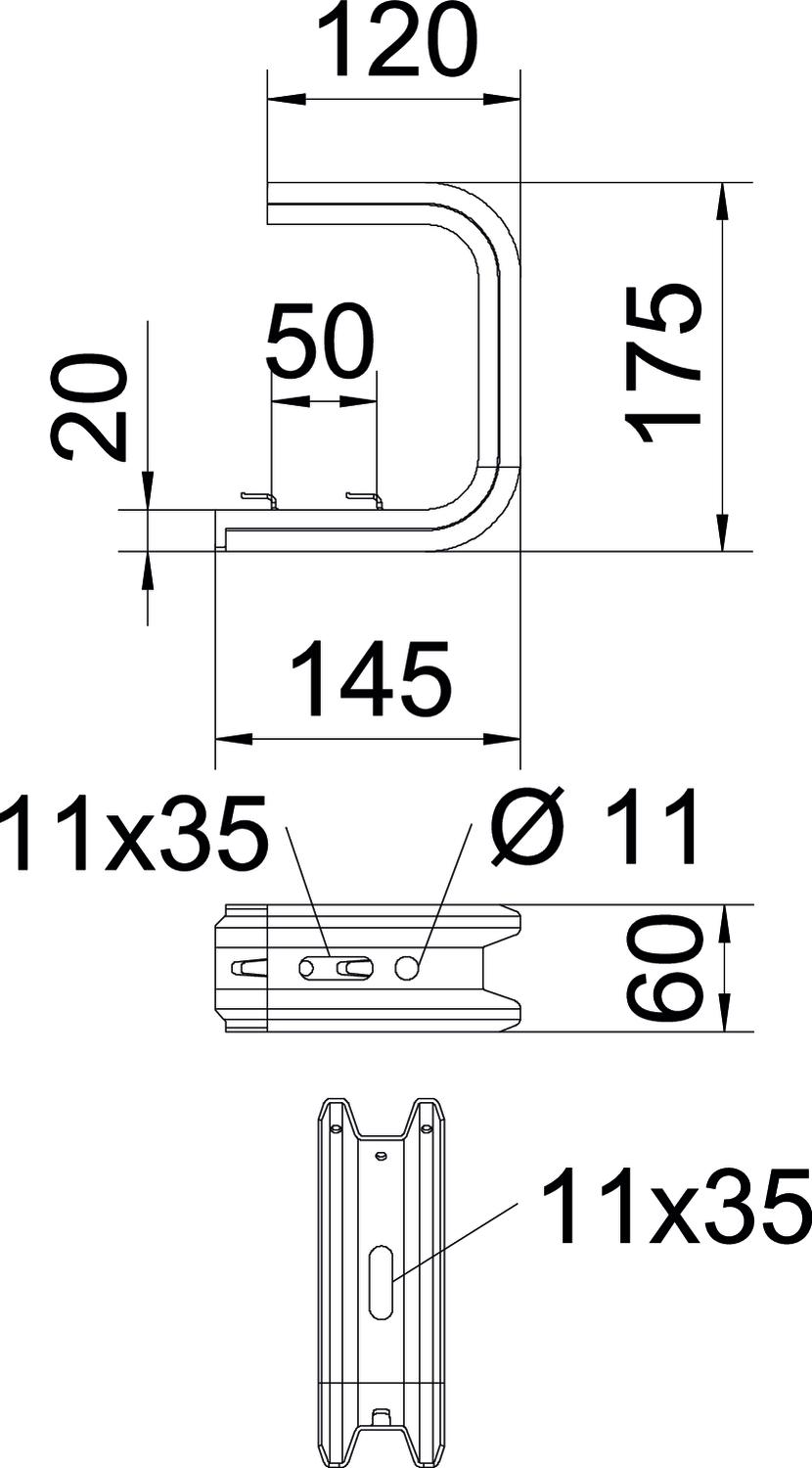

Avsedd för kabelstege nej Avsedd för trådstege ja Brandsäker installation / funktionsgaranti nej Bredd 145 mm Dimension B145mm F i kN tak 1,3 kN F i kN vägg 1,4 kN Färg rostfritt stål för bredd max. 100 mm för bredd min. 100 Höjd 60 mm Lämplig för kabelränna nej Längd 175 mm Material Rostfritt stål 1.4301 Mått B 145 mm Mått H 175 mm Mått L 50 mm Utförande Upphängningsbygel (C-bygel) Yta polerad Teknisk data
Belastningsdiagram
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Alla typer
- Ladda ner
-
Datablad TPDG 145 A2 / 6365989 , 0.33MB , pdfEU-försäkran om överensstämmelse TPDG 145 A2 / 6365989 , 0.12MB , pdfREACH försäkran om överensstämmelse TPDG 145 A2 / 6365989 , 0.12MB , pdfRoHS försäkran om överensstämmelse TPDG 145 A2 / 6365989 , 0.12MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
