TP vägg- och takkonsol FT
Art.nr. 6365977 | EAN 4012195076902 | E-Nr. 1132209
- Produktbeskrivning
-

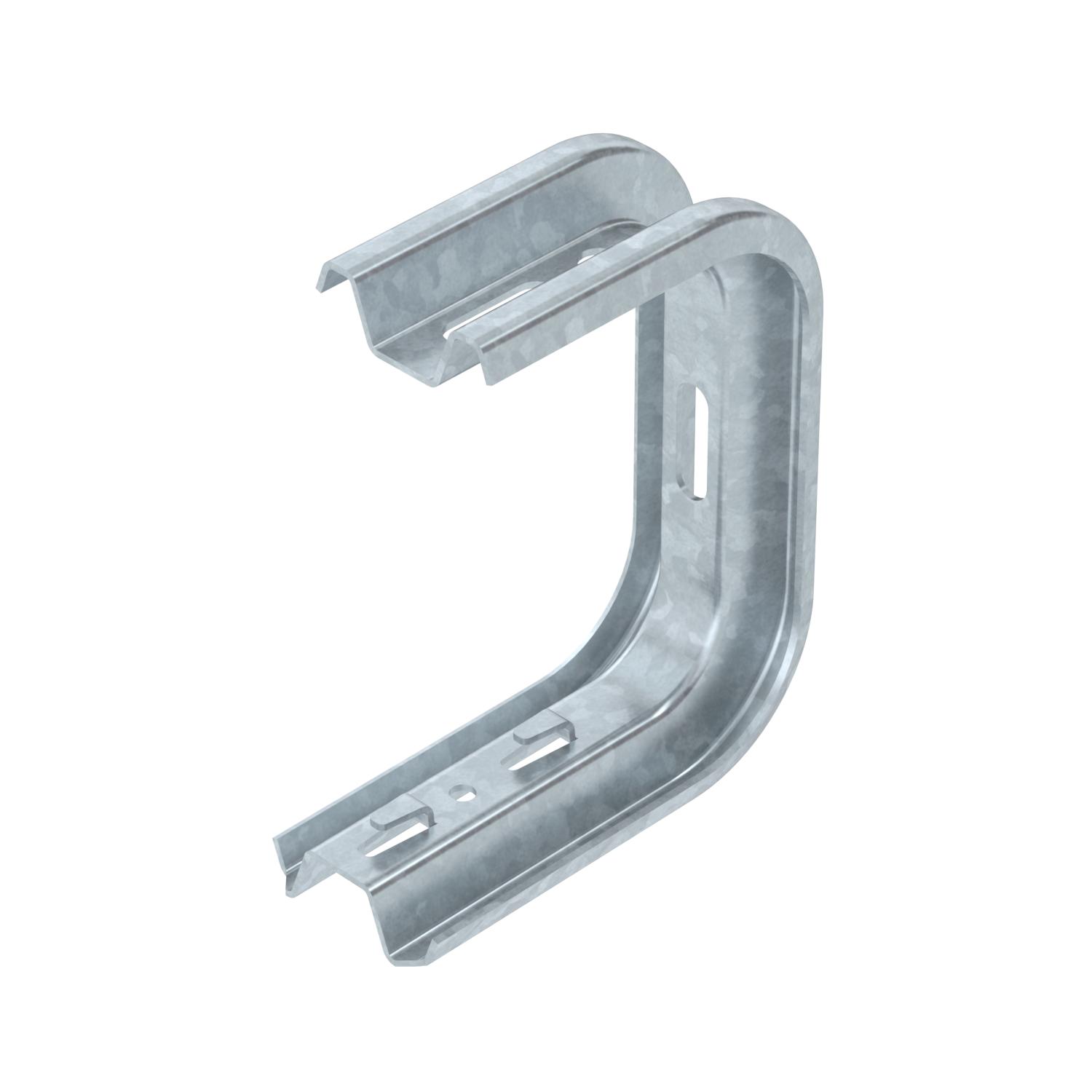

ProduktbeskrivningTP vägg- och takbygel med klämstycken för trådstegfastsättning utan skruvar.
Om konsolen monteras direkt på vägg eller tak ska alltid distansstycket av typen DS 4 användas av stabilitetsskäl.
Max. sidohöjd för kabelstegsystemet 60 mm.
-
- Teknisk data
-
Teknisk data

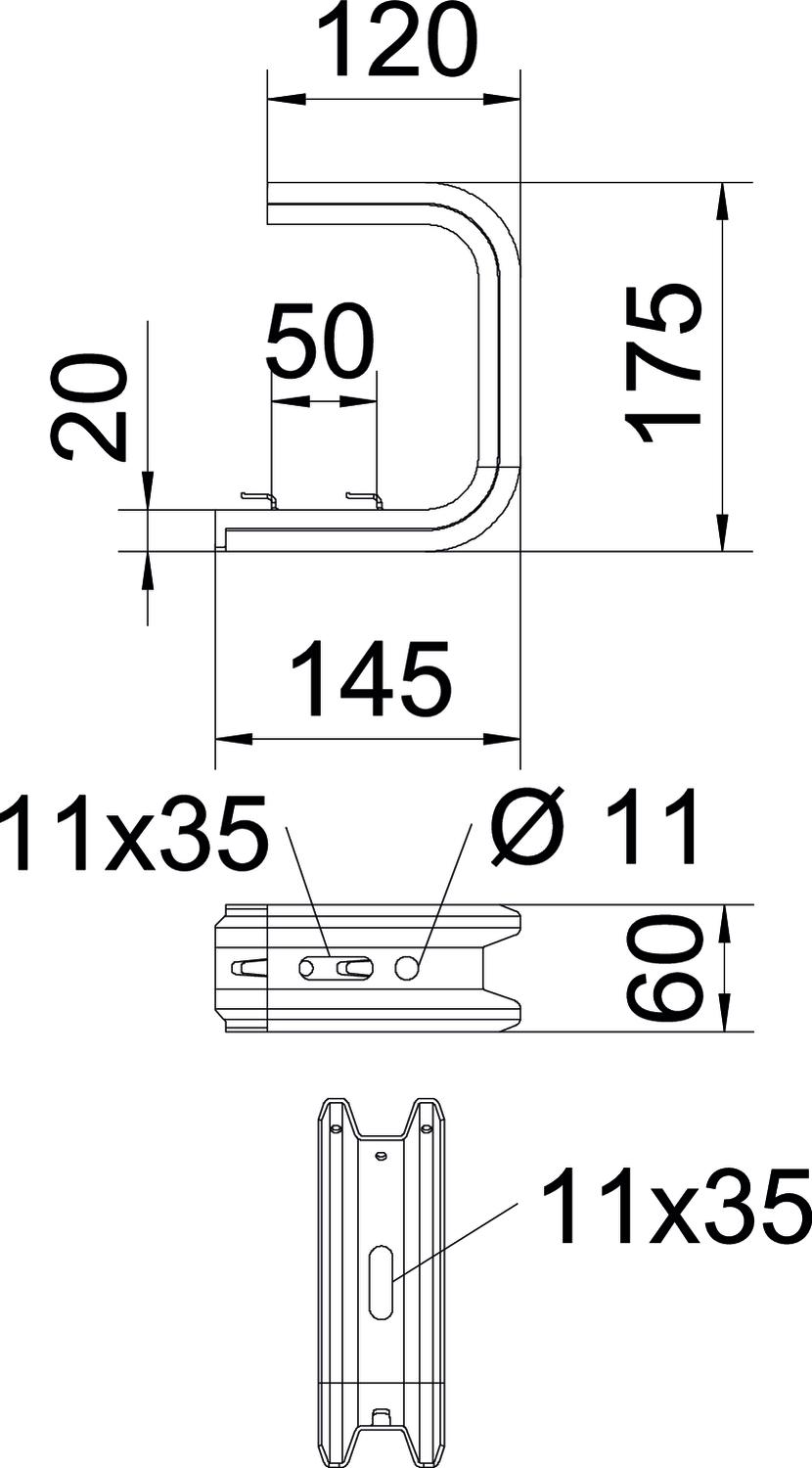

Avsedd för kabelstege nej Avsedd för trådstege ja Brandsäker installation / funktionsgaranti nej Bredd 145 mm CO2-avtryck (GWP) från vagga till grind 1,1583 kg CO2e / 1 Styck Dimension B145mm F i kN tak 1,3 kN F i kN vägg 1,4 kN Färg zink för bredd max. 100 mm för bredd min. 100 Höjd 60 mm Lämplig för kabelränna nej Längd 175 mm Material Stål Mått B 145 mm Mått L 50 mm Utförande Upphängningsbygel (C-bygel) Yta varmförzinkad Teknisk data
Belastningsdiagram
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
