Trådstege GR-Magic® 105 FT

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	105 mm

Tråddiameter

Tvärsnitt

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

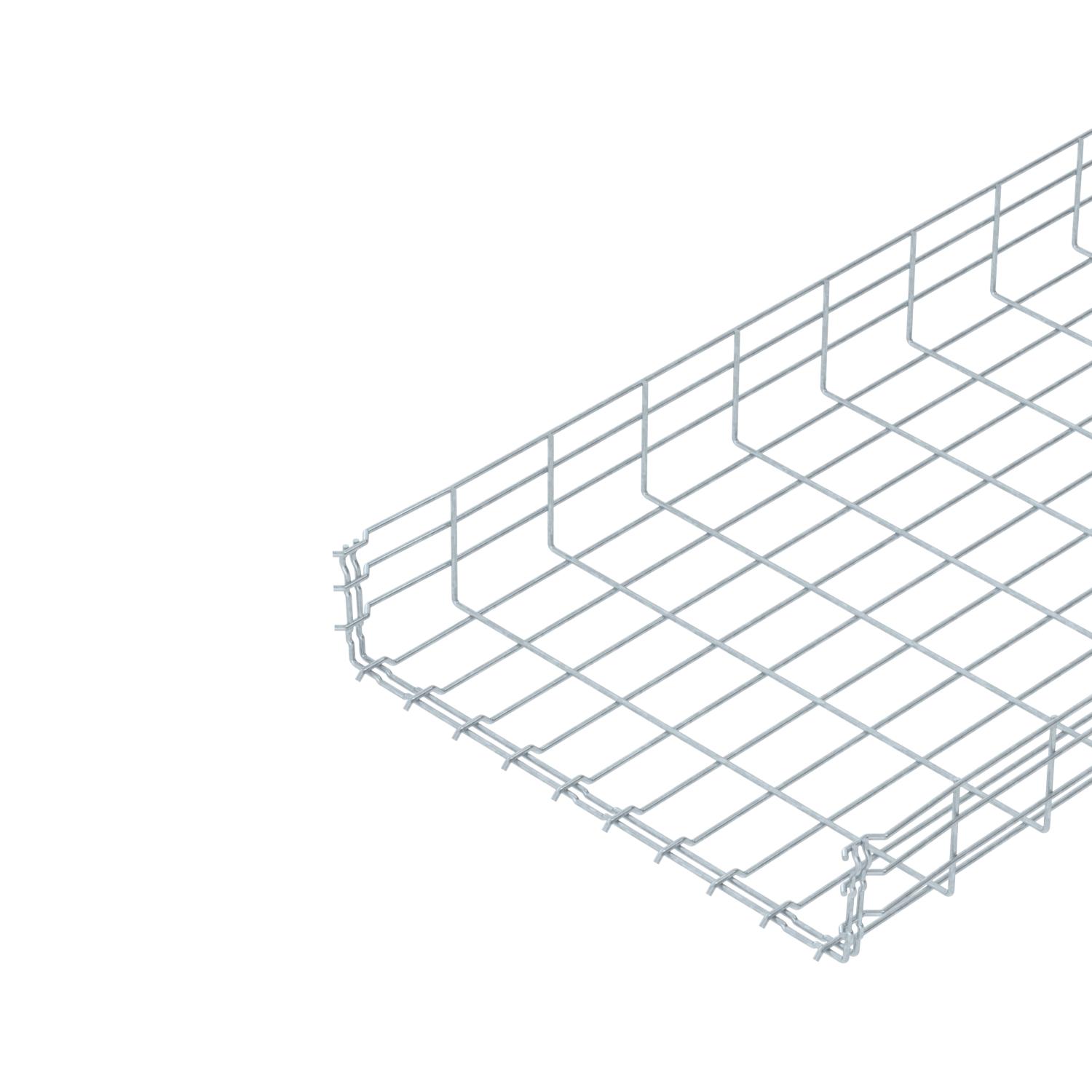

Trådstege med formad förbindning i sidohöjden 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	500 mm
Bredd	19,69 in
CO2-avtryck (GWP) från vagga till grind	6,7251 kg CO2e / 1 Meter

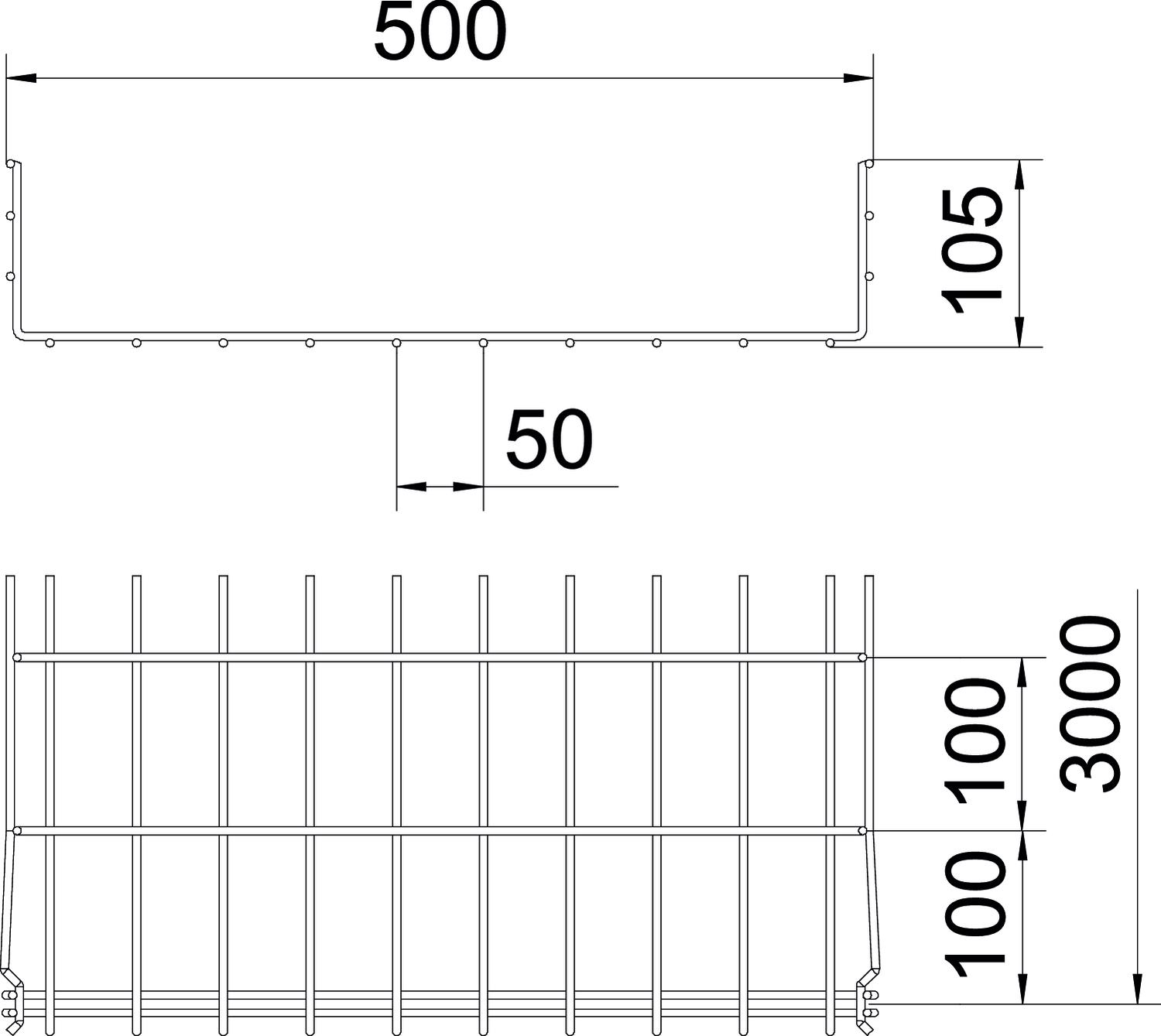

Dimension	105x500x3000
Färg	zink
Höjd	105 mm
Höjd	4,13 in
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	1,6 kN/m
Konsolavstånd 1,5 m	0,8 kN/m
Konsolavstånd 2,0 m	0,5 kN/m
Konsolavstånd 2,5 m	0,33 kN/m
Konsolavstånd 3,0 m	0,3 kN/m

Längd	3000 mm
Material	Stål
Mått B	500 mm
Mått H	108 mm
Profil	U-form
Rostfritt stål, betat	nej
Skruvlös förbindning	ja
Tråddiameter	4,8 mm
Tvärsnitt	459 cm²
Tvärsnitt	45900 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nej	1132569	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nej	1132573	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nej	1132577	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nej	1132581	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nej	1132585	6002439	m	3 m
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	nej	1131731	6002441	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nej	1132589	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nej	1132593	6002445	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Hörnförbindning FT	GEV 36 FT	1132045	6016723	Styck	20 Styck

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Clips för mellanväggsfastsättning	KS GR A2	1132255	6062282	Styck	30 Styck
Mellanvägg 85 (DD)	TSG 85 DD	1131409	6062331	m	3 m
Kabelövergångsplåt FT	KAB GR FT	-----	6220142	Styck	10 Styck
