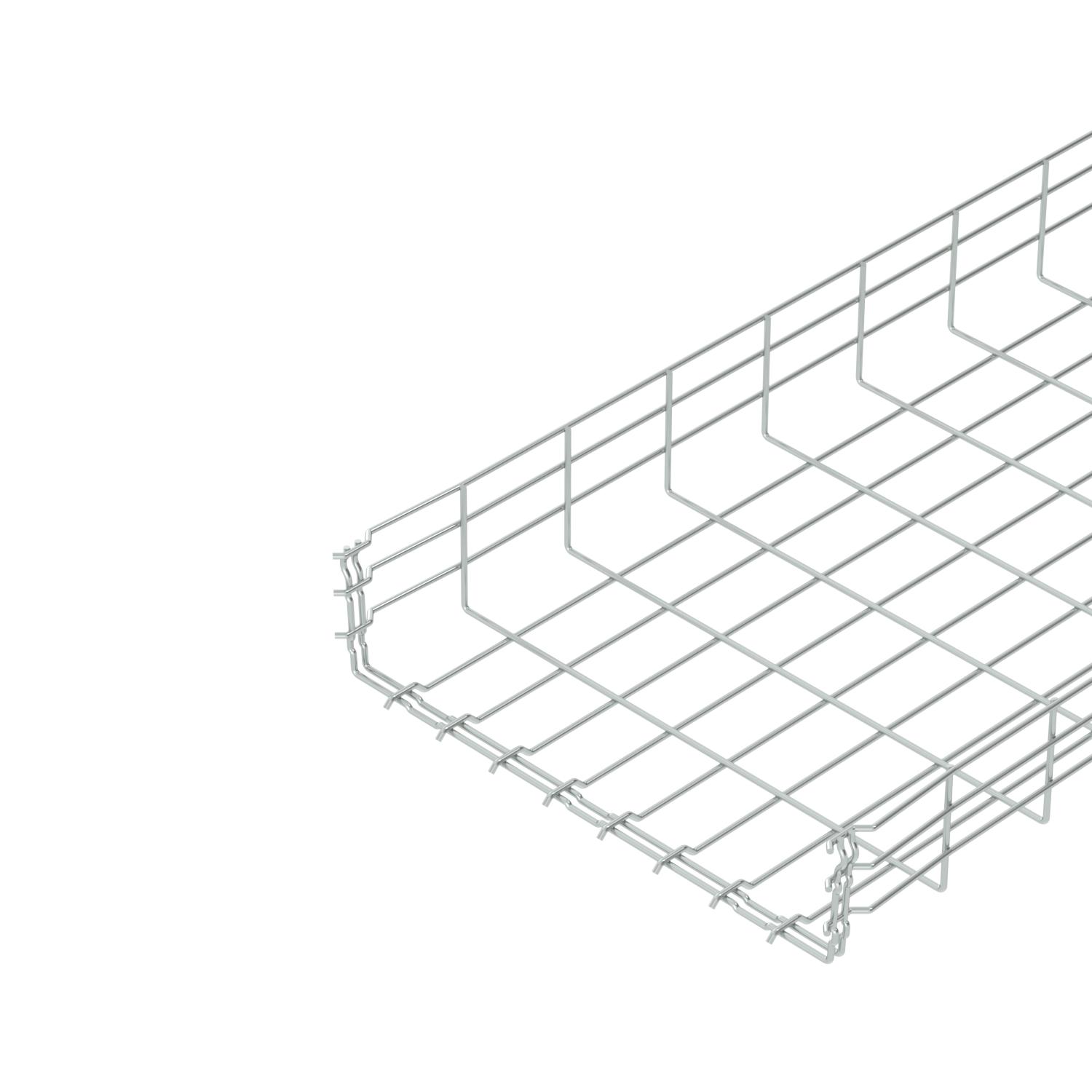

Trådstege GR-Magic® 105 fzb (G)

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	105 mm

Tråddiameter

Tvärsnitt

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

Trådstege med inbyggd skarv i sidhöjden 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	450 mm
Bredd	17,72 in
CO2-avtryck (GWP) från vagga till grind	5,2284 kg CO2e / 1 Meter

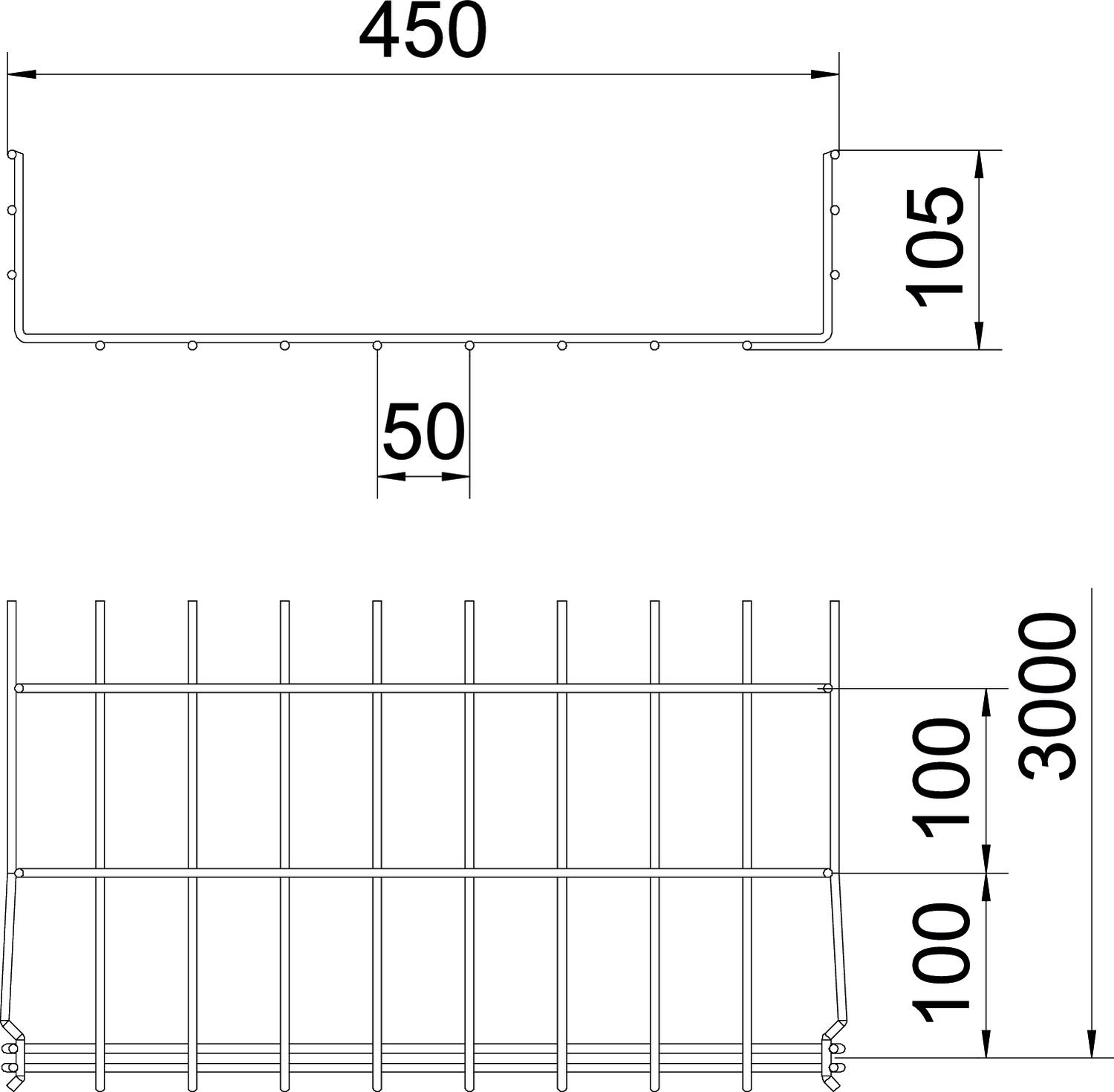

Dimension	105x450x3000
Färg	zink
Höjd	4,13 in
Höjd	105 mm
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	1,6 kN/m
Konsolavstånd 1,5 m	0,8 kN/m
Konsolavstånd 2,0 m	0,5 kN/m
Konsolavstånd 2,5 m	0,33 kN/m
Konsolavstånd 3,0 m	0,3 kN/m

Längd	3000 mm
Material	Stål
Mått B	450 mm
Mått H	108 mm
Profil	U-form
Rostfritt stål, betat	nej
Skruvlös förbindning	ja
Tråddiameter	4,8 mm
Tvärsnitt	411 cm²
Tvärsnitt	41100 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	galvaniskt förzinkad EFZ

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nej	1132568	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nej	1132572	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nej	1132576	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nej	1132580	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nej	1132584	6002410	m	3 m
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	nej	1131730	6002413	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nej	1132588	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nej	1132592	6002417	m	3 m
