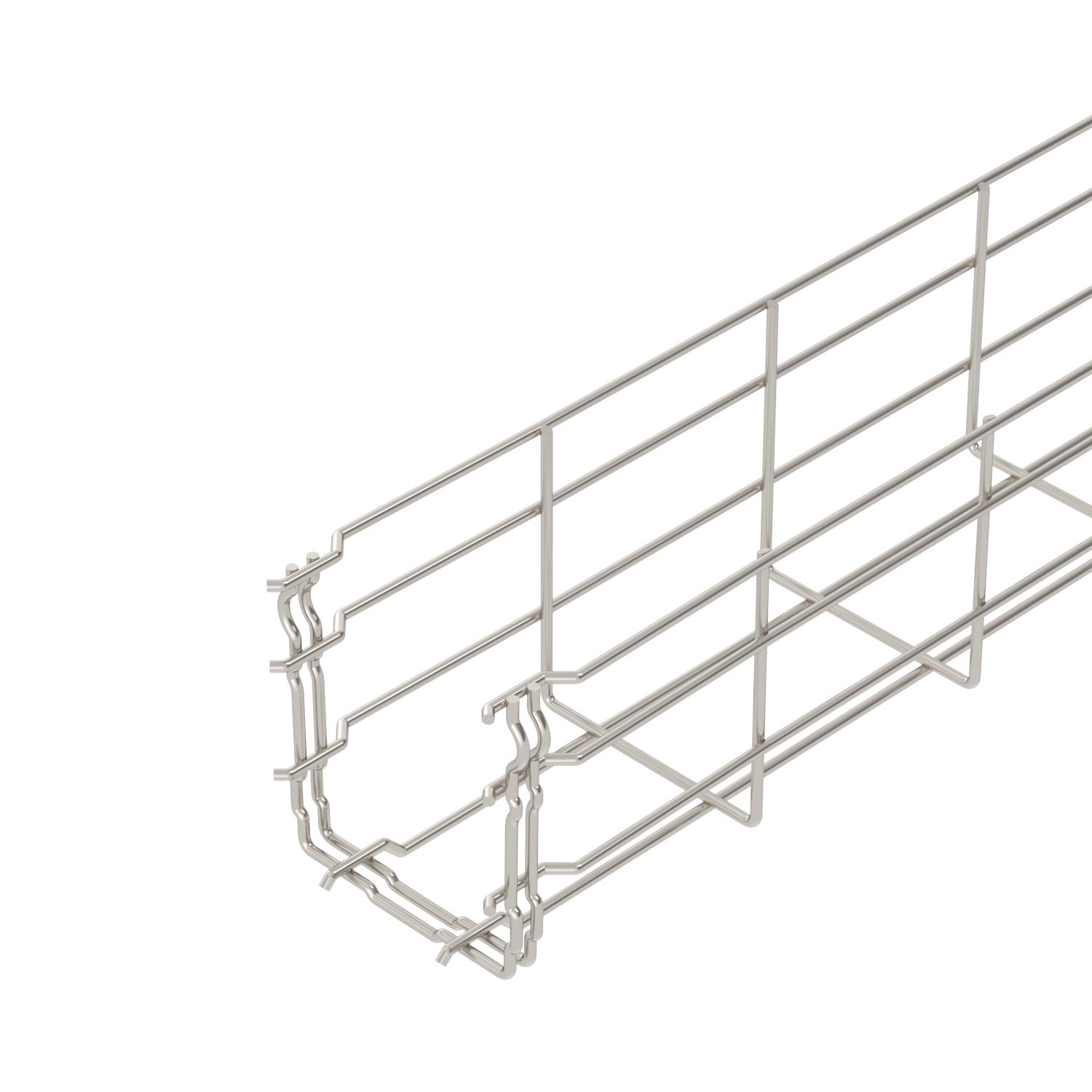

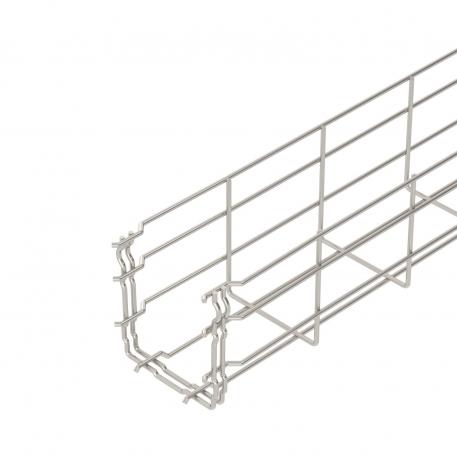

Trådstege GR-Magic® 105 rostfri (A2)

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	105 mm

Tråddiameter

Tvärsnitt

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

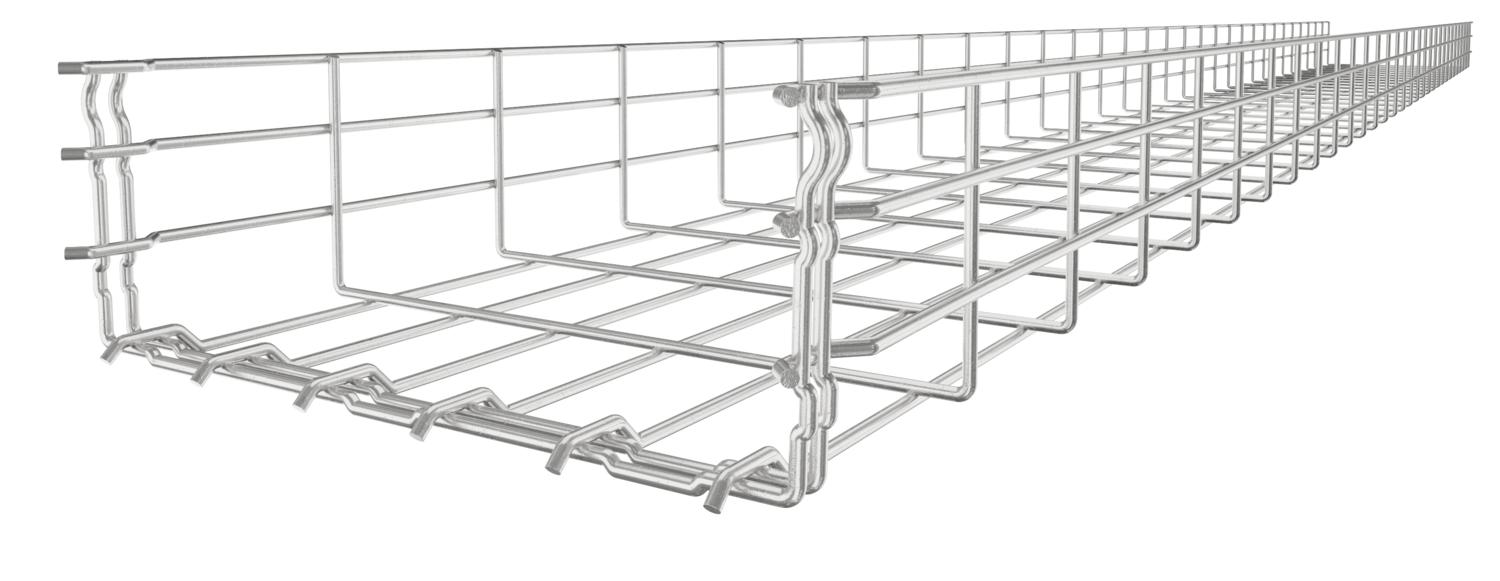

Trådstege med inbyggd skarv i sidhöjden 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	100 mm
Bredd	3,94 in
CO2-avtryck (GWP) från vagga till grind	5,0002 kg CO2e / 1 Meter
Dimension	105x100x3000
Färg	rostfritt stål
Höjd	105 mm
Höjd	4,13 in
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	0,8 kN/m
Konsolavstånd 1,5 m	0,55 kN/m
Konsolavstånd 2,0 m	0,37 kN/m
Konsolavstånd 2,5 m	0,27 kN/m
Konsolavstånd 3,0 m	0,25 kN/m

Längd	3000 mm
Material	Rostfritt stål 1.4301

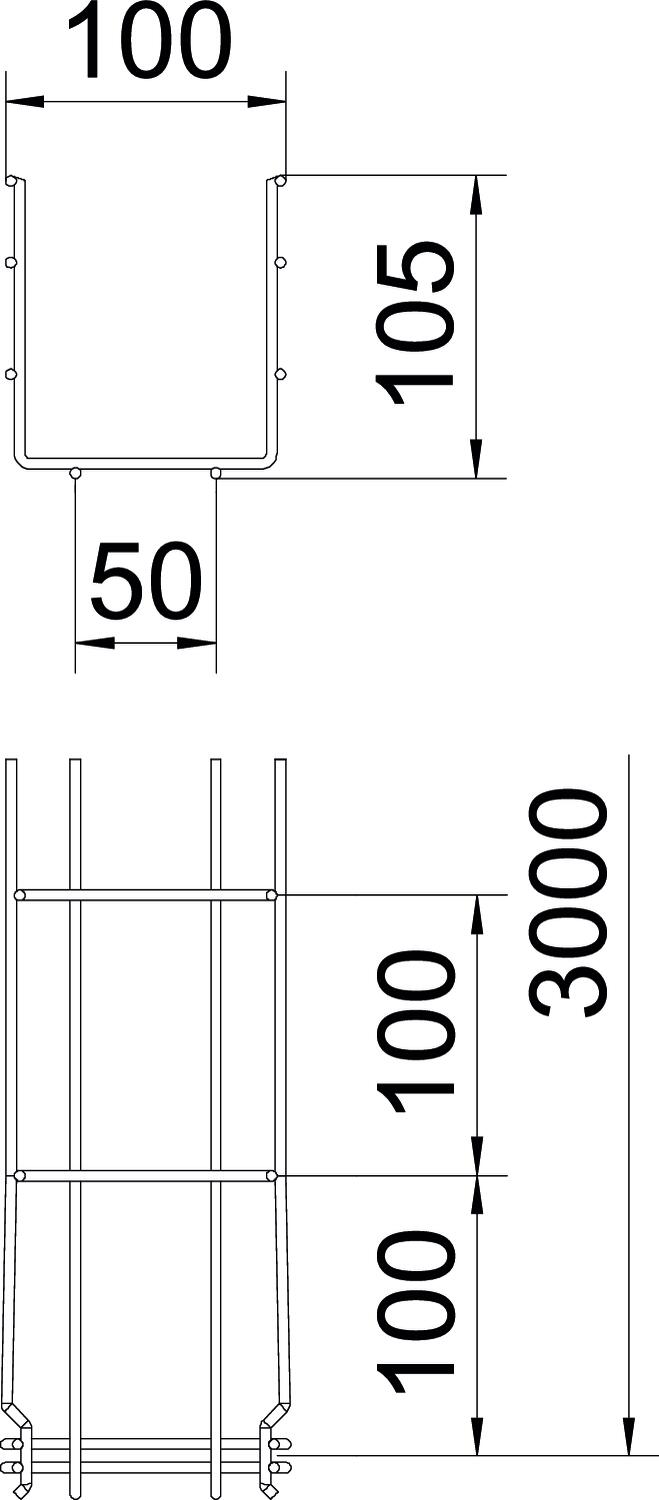

Mått B	100 mm
Mått H	108 mm
Profil	U-form
Rostfritt stål, betat	ja
Skruvlös förbindning	ja
Tråddiameter	3,9 mm
Tvärsnitt	8200 mm²
Tvärsnitt	82 cm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	polerad

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nej	1132566	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nej	1132570	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nej	1132574	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nej	1132578	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nej	1132582	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nej	1132586	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nej	1132590	6002469	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Hörnstycke rostfri (A2)	GEV 36 A2	1132046	6016731	Styck	20 Styck

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

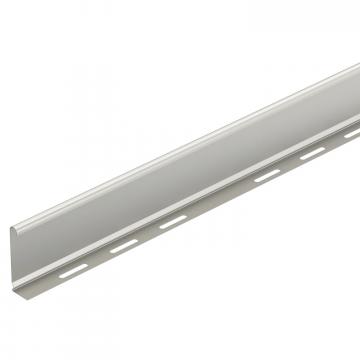

Mellanvägg 85 A2	TSG 85 A2	-----	6062173	m	3 m
Clips för mellanväggsfastsättning	KS GR A2	1132255	6062282	Styck	30 Styck
Radiebegränsare A2	KAB GR A2	-----	6220145	Styck	10 Styck
