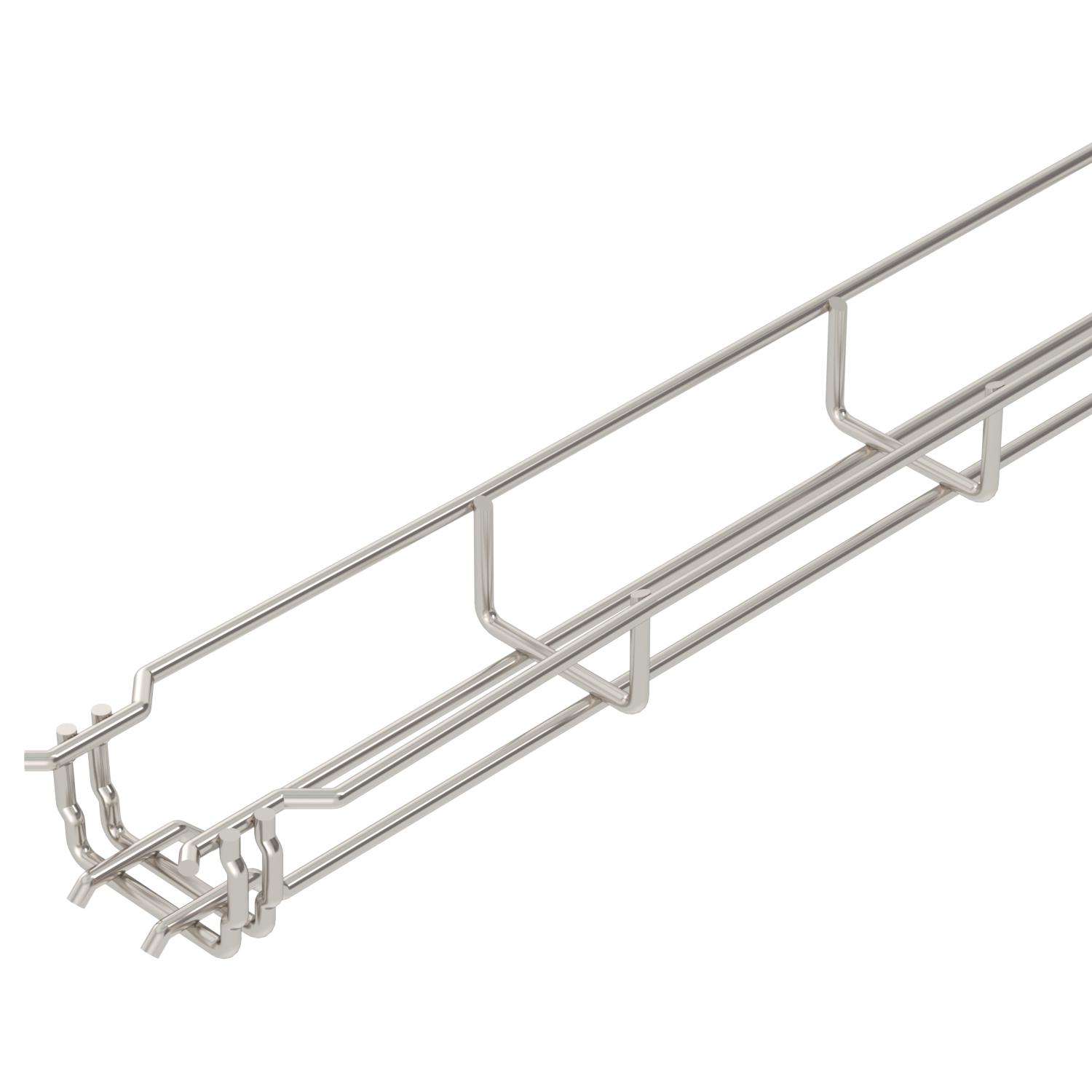

Trådstege GR-Magic® 35 A4

Art.nr. 6000086 | EAN 4012195978077 | E-Nr. 1132603

3000 mm
35 mm
nej
Tillbaka till översikten
Produktbeskrivning
Produktbeskrivning
Trådstege med inbyggd skarv i sidhöjden 35 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537 typ II
Brandsäker installation / funktionsgaranti nej
Bredd 50 mm
Bredd 1,97 in
CO2-avtryck (GWP) från vagga till grind 2,3129 kg CO2e / 1 Meter

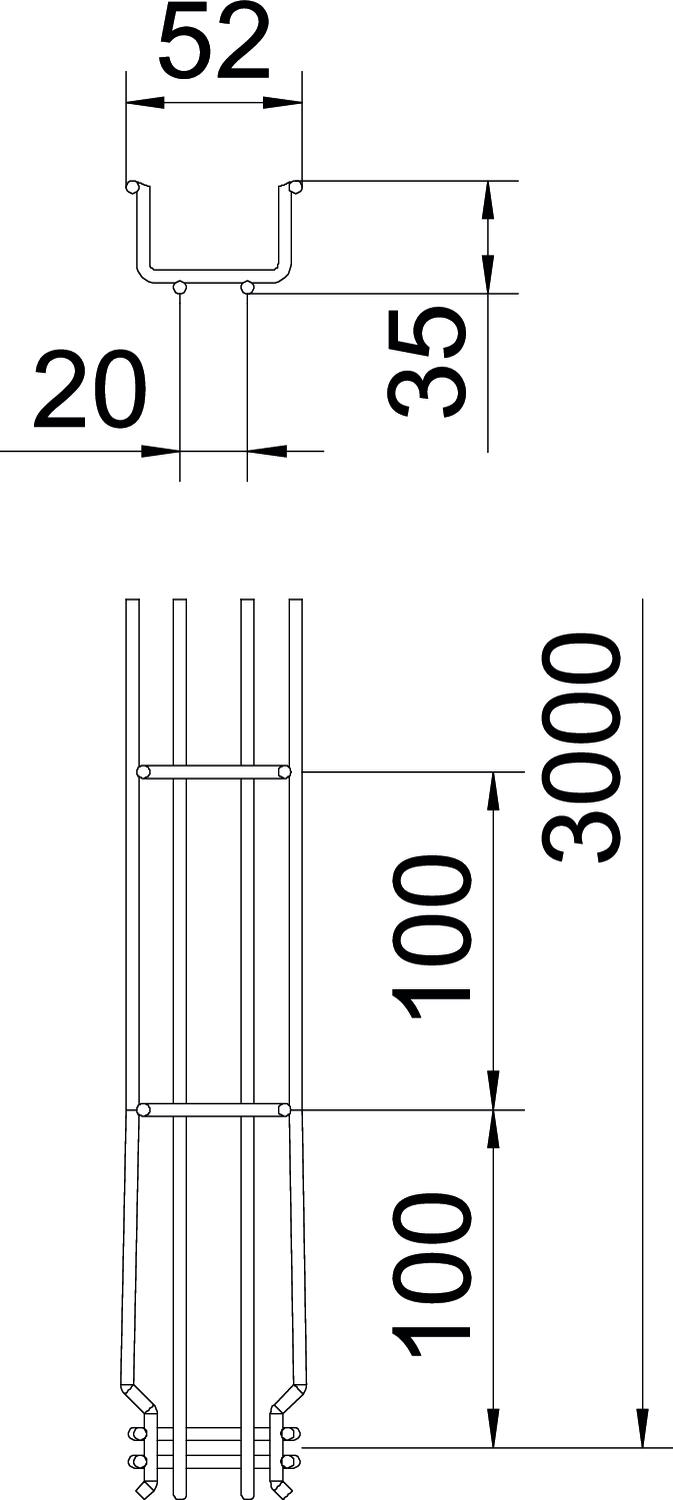

Dimension 35x50x3000
Färg rostfritt stål
Höjd 1,38 in
Höjd 35 mm
Integrerad skiljevägg utan
Konsolavstånd 1,0 m 0,25 kN/m
Konsolavstånd 1,5 m 0,11 kN/m
Konsolavstånd 2,0 m 0,1 kN/m
Längd 3000 mm
Material Rostfritt stål 1.4401
Mått B 52 mm
Profil U-form
Rostfritt stål, betat ja
Skruvlös förbindning ja
Tråddiameter 3,9 mm
Tvärsnitt 1750 mm²
Tvärsnitt 9,4 cm²
Typ av förbindelse för kabelhållarsystem Klickfäste
Utförande förbindning integrerad förbindning
Utförande med brett spann nej
Yta polerad

Teknisk data

Belastningsdiagram trådstege GR-Magic typ GRM 35

Belastningsdiagram trådstege GR-Magic typ GRM 35
  • Tillåten belastning i kN/m  Tillåten belastning i kN/m
  • Stödbredd i m Stödbredd i m
  • Gavelböjning i mm vid tillåtna kN/m Gavelböjning i mm vid tillåtna kN/m
  • Belastningskurva vid testning Belastningskurva vid testning
  • Belastningskurva med kabelränna/-ledningsbredd i mm Belastningskurva med kabelränna/-ledningsbredd i mm
  • Sidböjningskurva beroende på konsolavstånd Sidböjningskurva beroende på konsolavstånd
Alla typer

Alla typer

Typ Längd Bredd Höjd Tråddiameter Tvärsnitt Brandsäker installation / funktionsgaranti E-Nr. Art.nr. Mängd Minsta förpackning
GRM 35 50 A4 3000 mm 50 mm 35 mm 3,9 mm 9,4 cm² nej 1132603 6000086
3 m
GRM 35 100 A4 3000 mm 100 mm 35 mm 3,9 mm 23 cm² nej 1132594 6000087
3 m
GRM 35 150 A4 3000 mm 150 mm 35 mm 3,9 mm 36,6 cm² nej 1132597 6000089
3 m
GRM 35 200 A4 3000 mm 200 mm 35 mm 3,9 mm 50,1 cm² nej 1132599 6000090
3 m

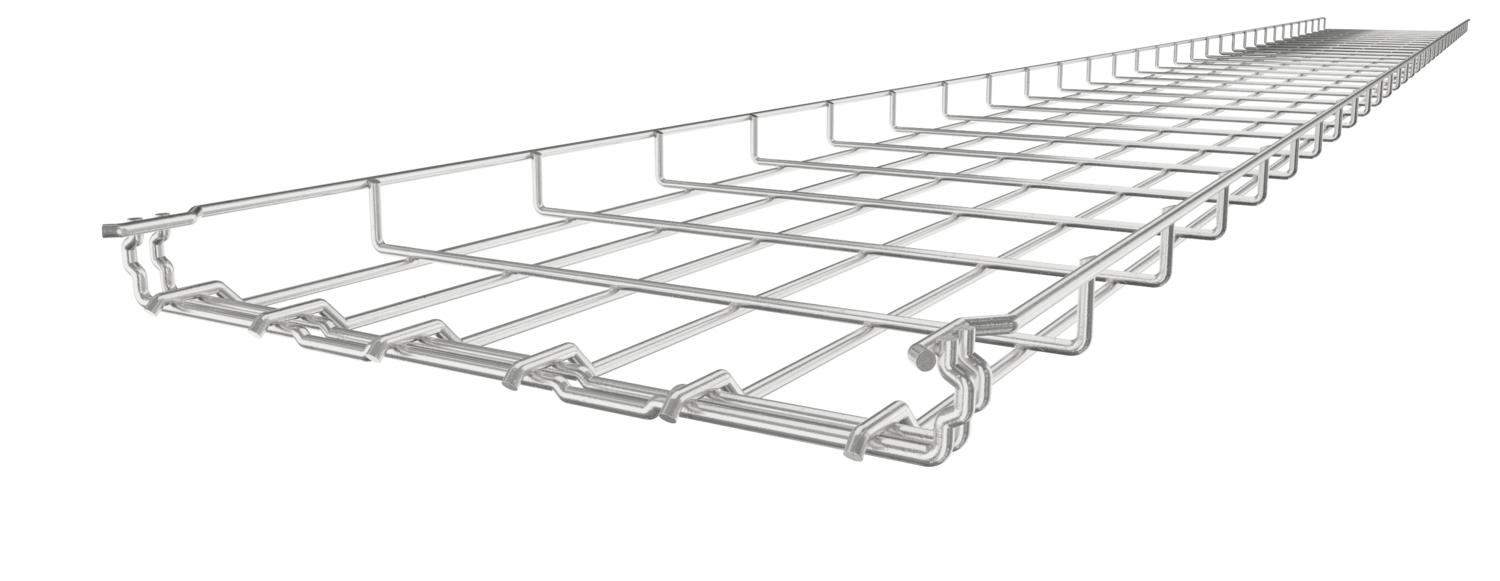

GRM 35 300 A4 3000 mm 300 mm 35 mm 4,8 mm 71,3 cm² nej 1132601 6000091
3 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Hörnbeslag A4 Hörnbeslag A4 GEV 36 A4 1132165 6016764
10 Styck
