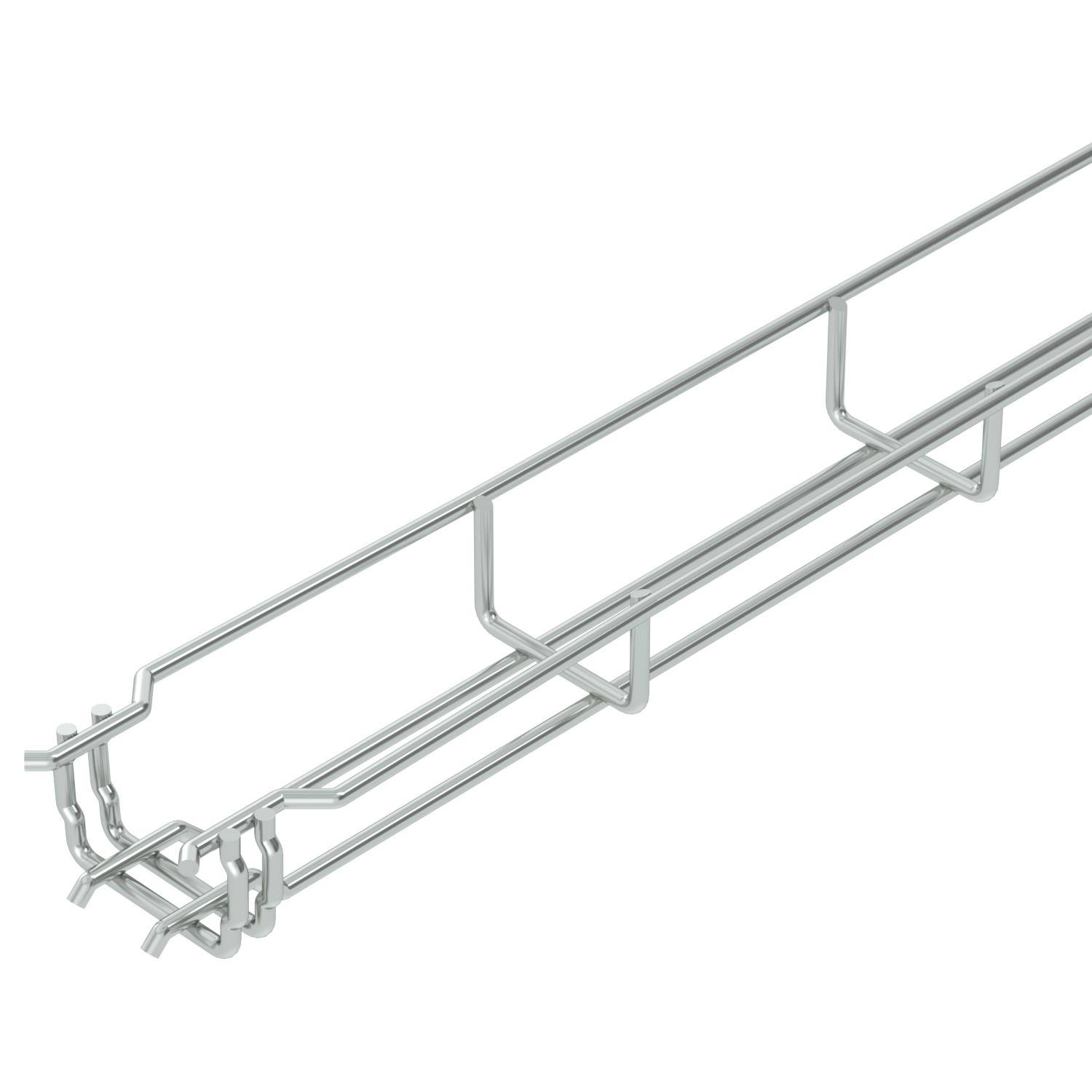

Trådstege GR-Magic® 35 fzb (G)

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	35 mm

Tråddiameter

Tvärsnitt

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

Trådstege med inbyggd skarv i sidhöjden 35 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	1,97 in
Bredd	50 mm
CO2-avtryck (GWP) från vagga till grind	0,8706 kg CO2e / 1 Meter

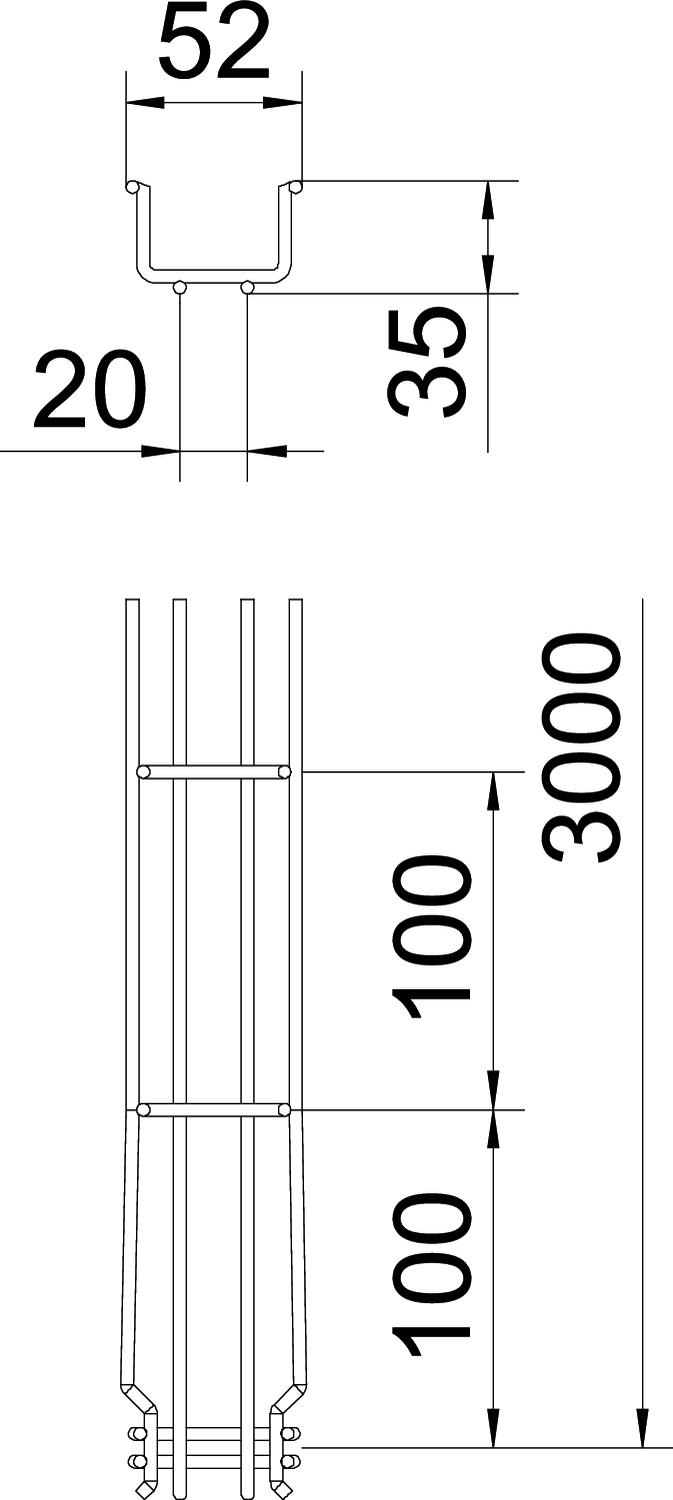

Dimension	35x50x3000
Färg	zink
Höjd	35 mm
Höjd	1 in
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	0,25 kN/m
Konsolavstånd 1,5 m	0,11 kN/m
Konsolavstånd 2,0 m	0,1 kN/m

Längd	3000 mm
Material	Stål
Mått B	52 mm
Profil	U-form
Rostfritt stål, betat	nej
Skruvlös förbindning	ja
Tråddiameter	3,9 mm
Tvärsnitt	1750 mm²
Tvärsnitt	9,4 cm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	galvaniskt förzinkad EFZ

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nej	1132605	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nej	1132100	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nej	1132101	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nej	1132102	6000064	m	3 m

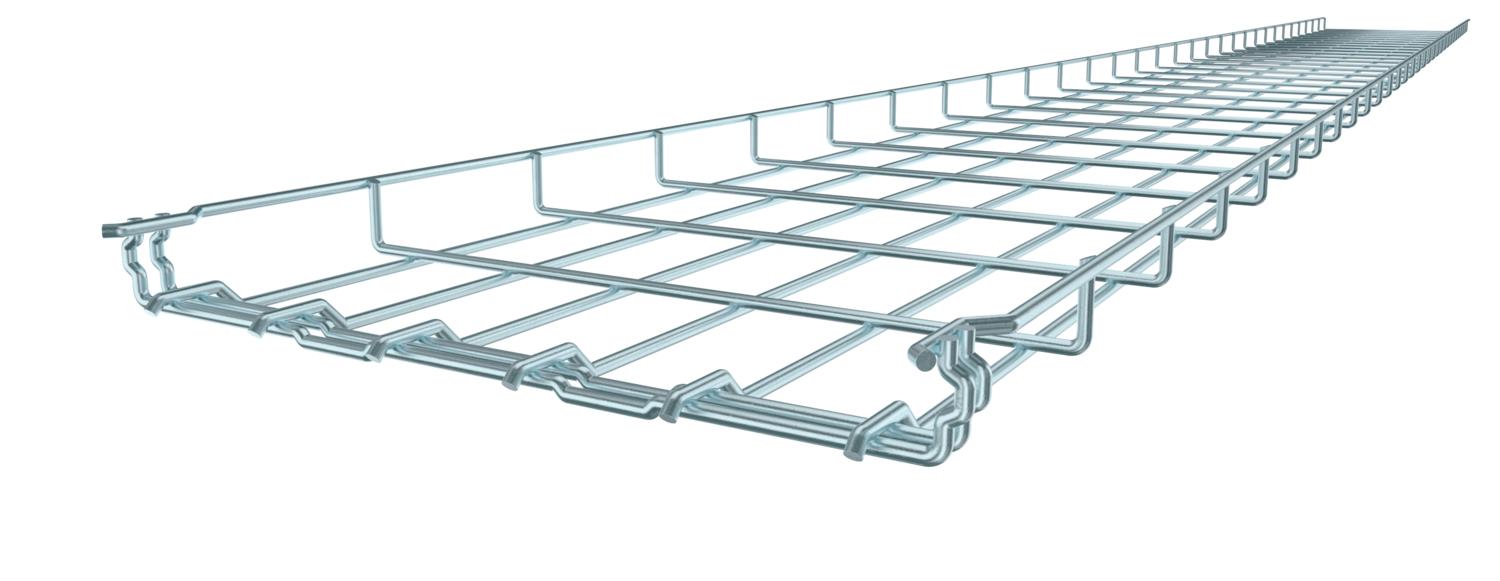

GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nej	1132103	6000066	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Hörnbeslag G	GEV 36 G	1132044	6016715	Styck	20 Styck

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Mellanvägg 30 FS	TSG 30 FS	1131405	6062050	m	3 m
Clips för mellanväggsfastsättning	KS GR A2	1132255	6062282	Styck	30 Styck
Radiebegränsare FS	KAB GR FS	1131932	6220139	Styck	10 Styck
