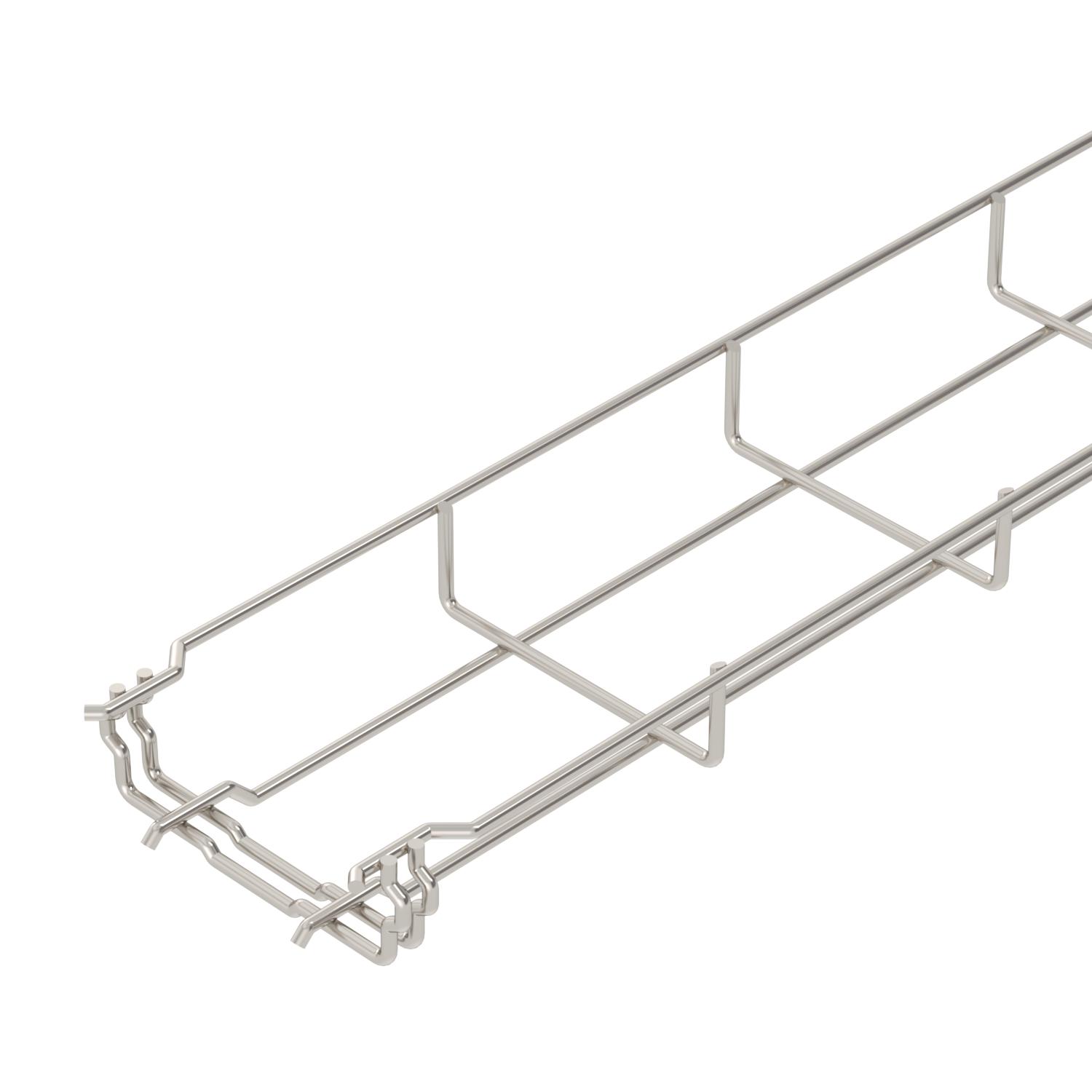

Trådstege GR-Magic® 35 rostfri (A2)

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	35 mm

Tråddiameter

Tvärsnitt

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

Trådstege med inbyggd skarv i sidhöjden 35 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	4 in
Bredd	100 mm
CO2-avtryck (GWP) från vagga till grind	2,5382 kg CO2e / 1 Meter

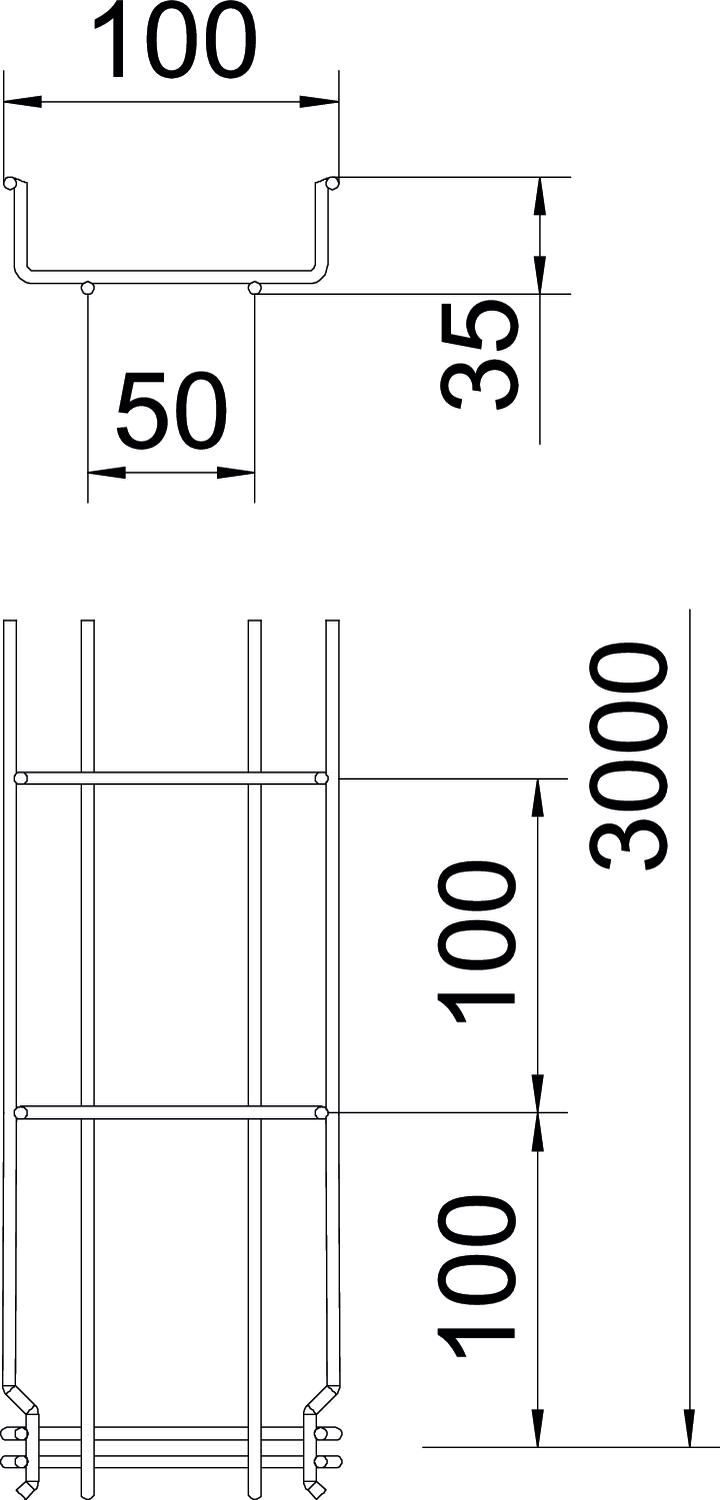

Dimension	35x100x3000
Färg	rostfritt stål
Höjd	35 mm
Höjd	1 in
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	0,25 kN/m
Konsolavstånd 1,5 m	0,11 kN/m
Konsolavstånd 2,0 m	0,1 kN/m

Längd	3000 mm
Material	Rostfritt stål 1.4301
Mått B	100 mm
Profil	U-form
Rostfritt stål, betat	ja
Skruvlös förbindning	ja
Tråddiameter	3,9 mm
Tvärsnitt	23 cm²
Tvärsnitt	3500 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	polerad

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nej	1132604	6000054	m	3 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nej	1132595	6000055	m	3 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nej	1132598	6000056	m	3 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nej	1132600	6000057	m	3 m
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nej	1132602	6000059	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Hörnstycke rostfri (A2)	GEV 36 A2	1132046	6016731	Styck	20 Styck

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Mellanvägg 30 A2	TSG 30 A2	-----	6062052	m	3 m
Clips för mellanväggsfastsättning	KS GR A2	1132255	6062282	Styck	30 Styck
Radiebegränsare A2	KAB GR A2	-----	6220145	Styck	10 Styck
