Trådstege GR-Magic® 55 A4 3000 | 100 | 55 | 3,9 | 40 | ja
morepic-1 morepic-2 morepic-3 video-1 video-2 video-3

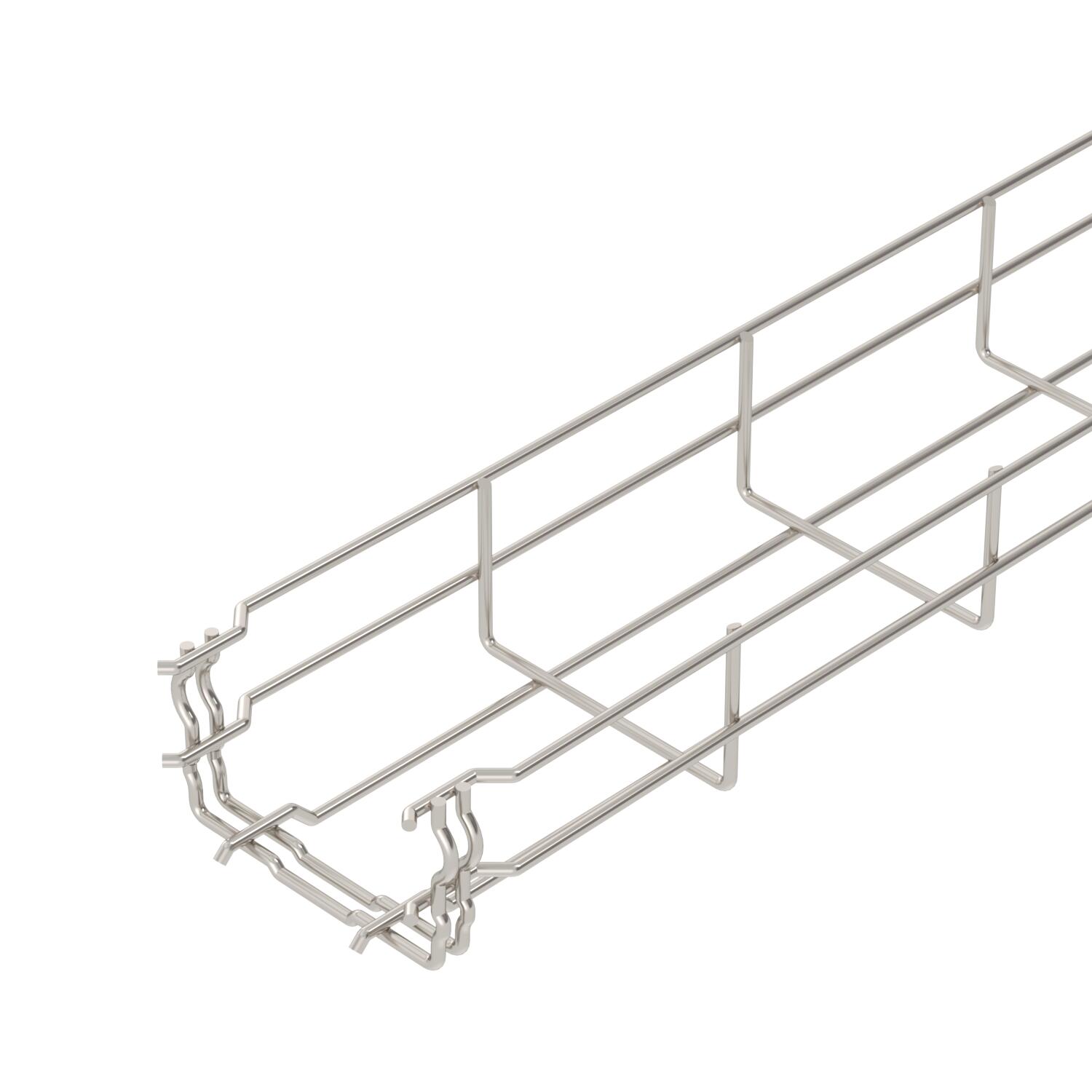

Trådstege GR-Magic® 55 A4

Art.nr. 6001088 | EAN 4012195166016 | E-Nr. 1132150

3000 mm
55 mm
Produktbeskrivning
Produktbeskrivning
Trådstege med inbyggd skarv i sidhöjden 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • Elektrisk funktionsgaranti 30 minuter
  • Function maintenance class E60
  • Elektrisk funktionsgaranti 90 minuter
Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537 typ II
Brandsäker installation / funktionsgaranti ja
Brandskydd Funktionsgaranti kabelspecifik bärande konstruktion
Bredd 100 mm
Bredd 3,94 in
CO₂-avtryck (GWP) från vagga till grind 3,6441 kg CO₂e / 1 Meter

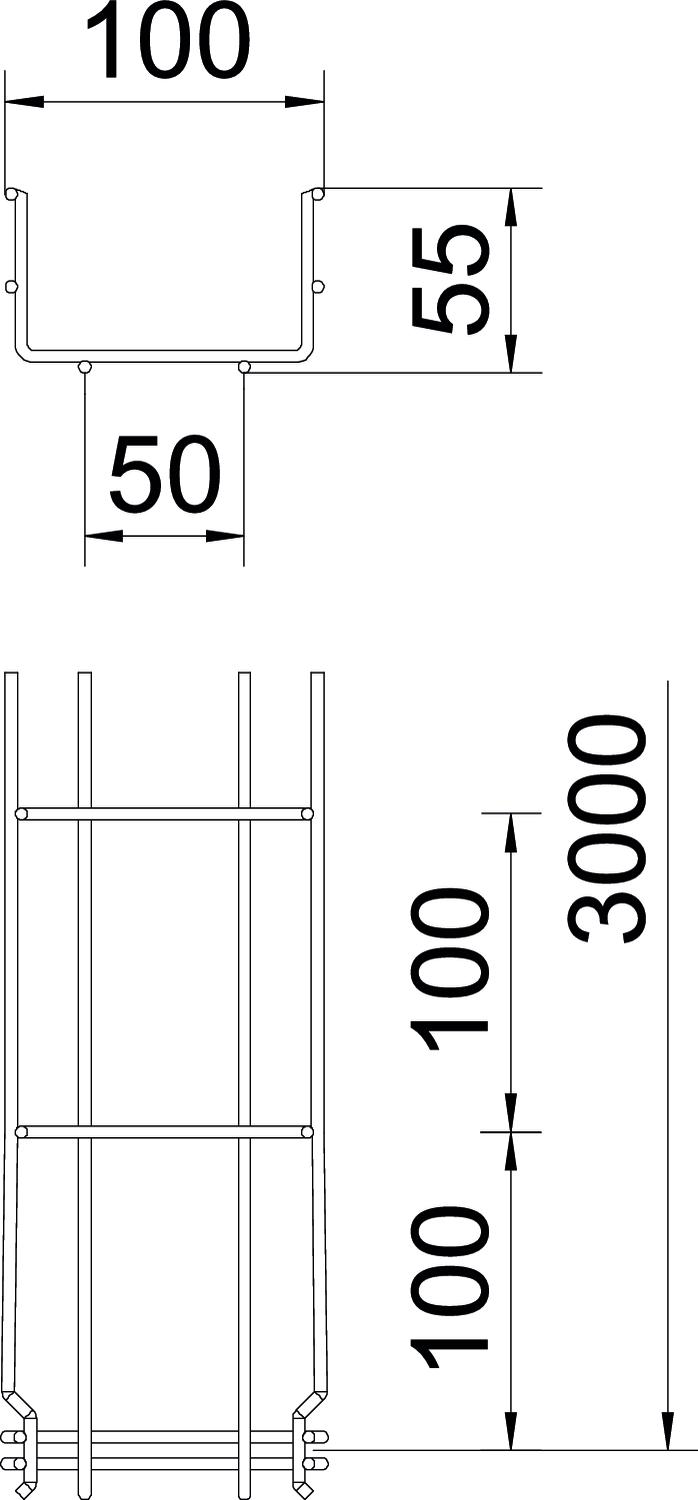

Dimension 55x100x3000
Färg rostfritt stål
Höjd 55 mm
Höjd 2,17 in
Integrerad skiljevägg utan
Konsolavstånd 1,0 m 0,35 kN/m
Konsolavstånd 1,5 m 0,2 kN/m
Konsolavstånd 2,0 m 0,1 kN/m
Konsolavstånd 2,5 m 0,1 kN/m
Längd 3000 mm
Material Rostfritt stål 1.4401
Mått B 100 mm
Mått H 58 mm
Profil U-form
Rostfritt stål, betat ja
Skruvlös förbindning ja
Tråddiameter 3,9 mm
Tvärsnitt 40 cm²
Tvärsnitt 4000 mm²
Typ av förbindelse för kabelhållarsystem Klickfäste
Utförande förbindning integrerad förbindning
Utförande med brett spann nej
Yta polerad

Teknisk data

Belastningsdiagram trådstege typ GRM 55 VA

Belastningsdiagram trådstege typ GRM 55 VA
  • Tillåten belastning i kN/m  Tillåten belastning i kN/m
  • Stödbredd i m Stödbredd i m
  • Gavelböjning i mm vid tillåtna kN/m Gavelböjning i mm vid tillåtna kN/m
  • Belastningskurva vid testning Belastningskurva vid testning
  • Belastningskurva med kabelränna/-ledningsbredd i mm Belastningskurva med kabelränna/-ledningsbredd i mm
  • Sidböjningskurva beroende på konsolavstånd Sidböjningskurva beroende på konsolavstånd
Alla typer

Alla typer

Typ Längd Bredd Höjd Tråddiameter Tvärsnitt Brandsäker installation / funktionsgaranti E-Nr. Art.nr. Mängd Minsta förpackning
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 1131999 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 1132150 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 1132151 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 1132152 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 1132153 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 1132154 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nej 1132155 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nej 1132156 6001099
3 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

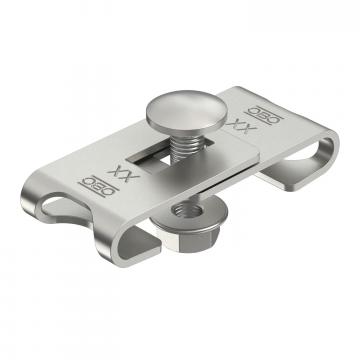

Hörnbeslag A4 Hörnbeslag A4 GEV 36 A4 1132165 6016764
10 Styck

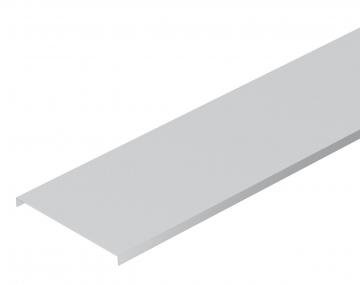

Lock, ohålat, A4 Lock, ohålat, A4 DRLU 100 A4 1131703 6052991
3 m

Monteringstillbehör

Produkter Typ Art.nr. Mängd Minsta förpackning

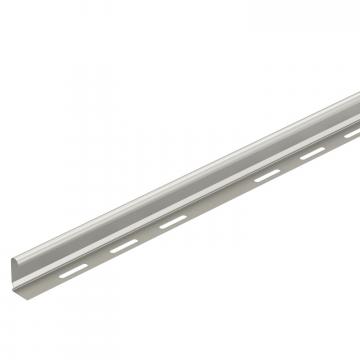

Mellanvägg 45 A4 Mellanvägg 45 A4 TSG 45 A4 6062028
3 m
Ladda ner

Ladda ner

Ladda ner
Ladda ner
Ladda ner
Ladda ner
Ladda ner
Ladda ner
Ladda ner
Ladda ner
Ladda ner

EU-försäkran om överensstämmelse GRM 55 100 A4 / 6001088 , 0.12MB , pdf
Ladda ner
Miljöproduktdeklaration (EPD) GRM 55 100 A4 / 6001088 , 1.48MB , pdf
Ladda ner
REACH försäkran om överensstämmelse GRM 55 100 A4 / 6001088 , 0.12MB , pdf
Ladda ner
RoHS försäkran om överensstämmelse GRM 55 100 A4 / 6001088 , 0.13MB , pdf
