Trådstege GR-Magic® 55 FT 3000 | 600 | 55 | 4,8 | 265 | nej

Trådstege GR-Magic® 55 FT

Art.nr. 6001436 | EAN 4012196815234 | E-Nr. 1132013

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	55 mm

Tråddiameter

Tvärsnitt

Brandsäker installation / funktionsgaranti

Produktbeskrivning

Produktbeskrivning

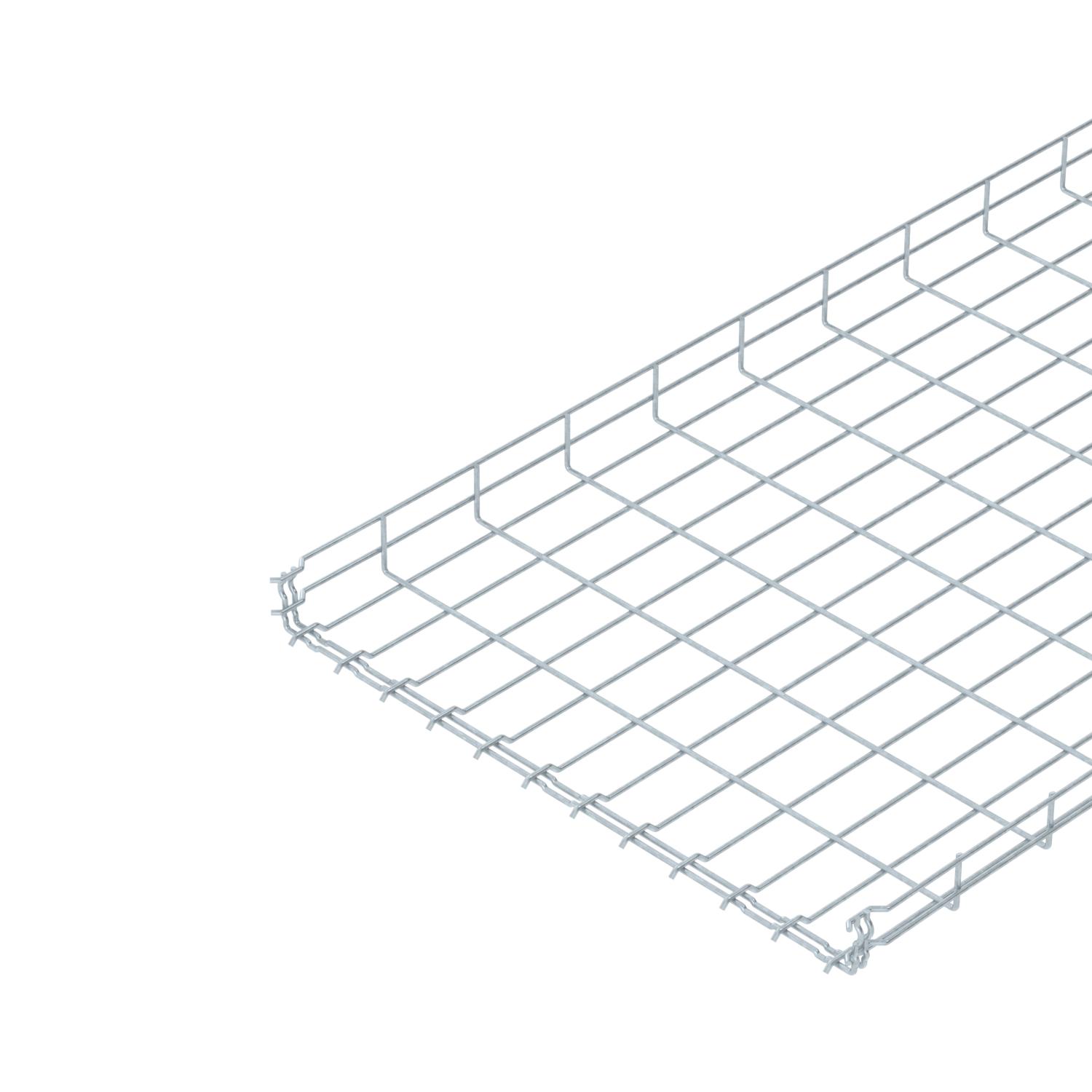

Trådstege med inbyggd skarv i sidhöjden 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Exakta uppgifter om UL-klassificering finns i tillhörande godkännande.

För trådstegen behövs inga ytterligare förbindningar, delarna sticks helt enkelt in i varandra. Maskbredden är 50 x 100 mm (undantag GRM 55/50 = 20 x 100 mm).

Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Dimension	55x600x3000
Färg	zink
Integrerad skiljevägg	utan
Material	Stål
Profil	U-form
Rostfritt stål, betat	nej

Skruvlös förbindning	ja
Tråddiameter	4,8 mm
Tvärsnitt	26500 mm²
Tvärsnitt	265 cm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

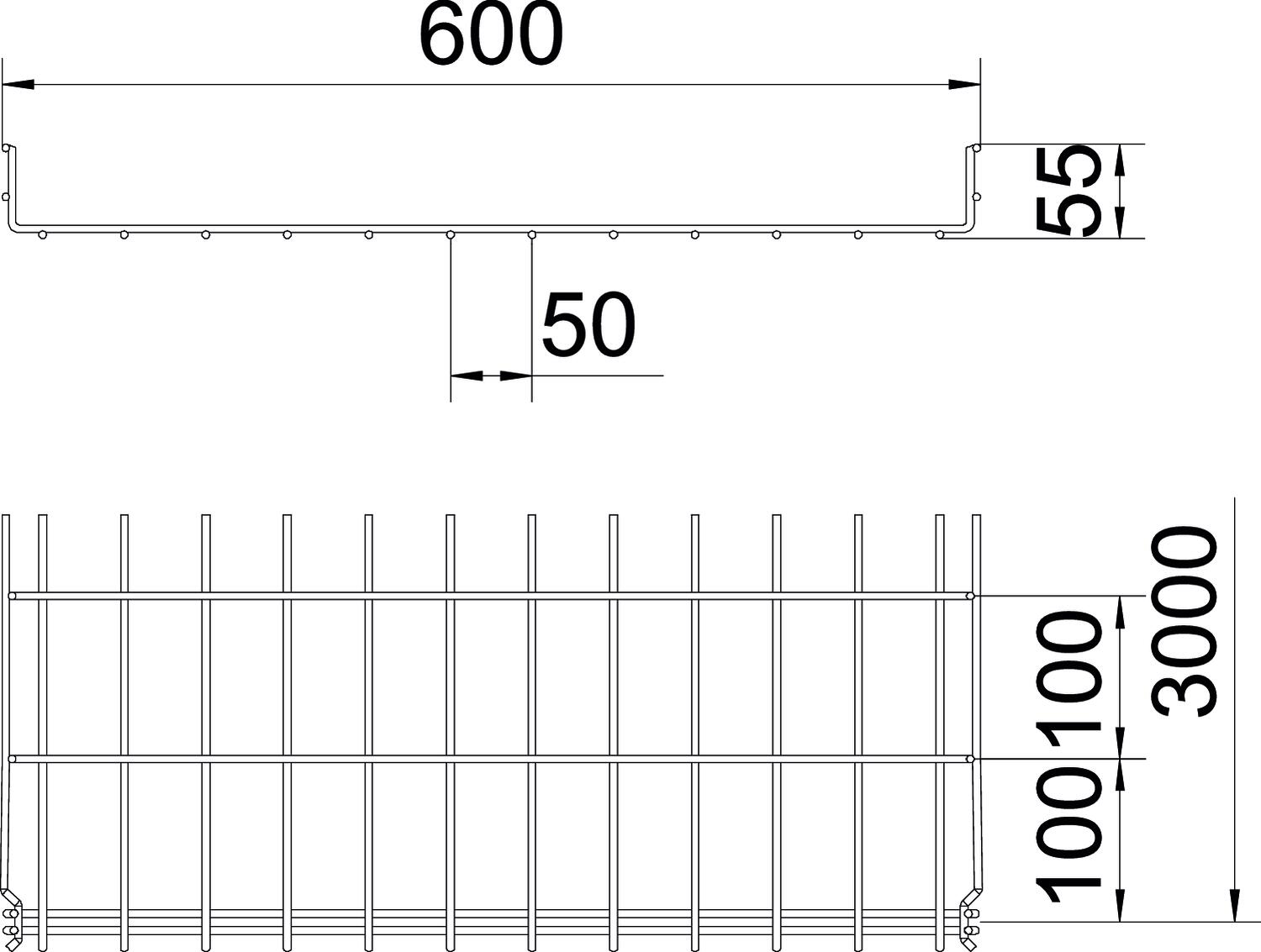

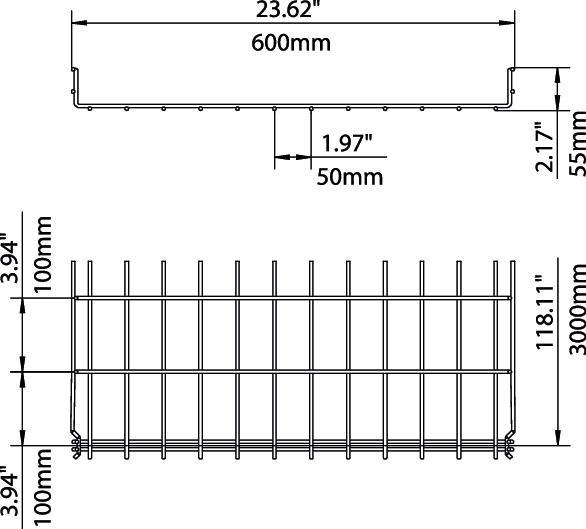

Mått

Bredd	23,62 in
Bredd	600 mm
Höjd	55 mm
Höjd	2,17 in

Längd	3000 mm
Mått B	600 mm
Mått H	58 mm

Belastning

Konsolavstånd 1,0 m	0,9 kN/m
Konsolavstånd 1,5 m	0,6 kN/m

Konsolavstånd 2,0 m	0,3 kN/m
Konsolavstånd 2,5 m	0,25 kN/m

CO2-avtryck (Product Carbon Footprint)

CO2-avtryck (GWP) från vagga till grind	6,7195 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	6,7195 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Mätningsdatum CO2 värde	2025-05-14T00:00:00.000+0200

Teknisk data

Belastningsdiagram trådstege GR-Magic typ GRM 55

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	1131998	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	1132007	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	1132008	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	1132009	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	1132606	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	1132010	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	1132011	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nej	1132012	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nej	1132013	6001436	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Hörnförbindning FT	GEV 36 FT	1132045	6016723	Styck	20 Styck

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Clips för mellanväggsfastsättning	KS GR A2	1132255	6062282	Styck	30 Styck
Mellanvägg 45 (DD)	TSG 45 DD	1131901	6062321	m	3 m
Kabelövergångsplåt FT	KAB GR FT	-----	6220142	Styck	10 Styck
