Trådstege GR-Magic® 55 fzb (G) 3000 | 450 | 55 | 4,8 | 195 | nej

Trådstege GR-Magic® 55 fzb (G)

Art.nr. 6001451 | EAN 4012196018185 | E-Nr. 1131739

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	55 mm

Tråddiameter

Tvärsnitt

Brandsäker installation / funktionsgaranti

Produktbeskrivning

Produktbeskrivning

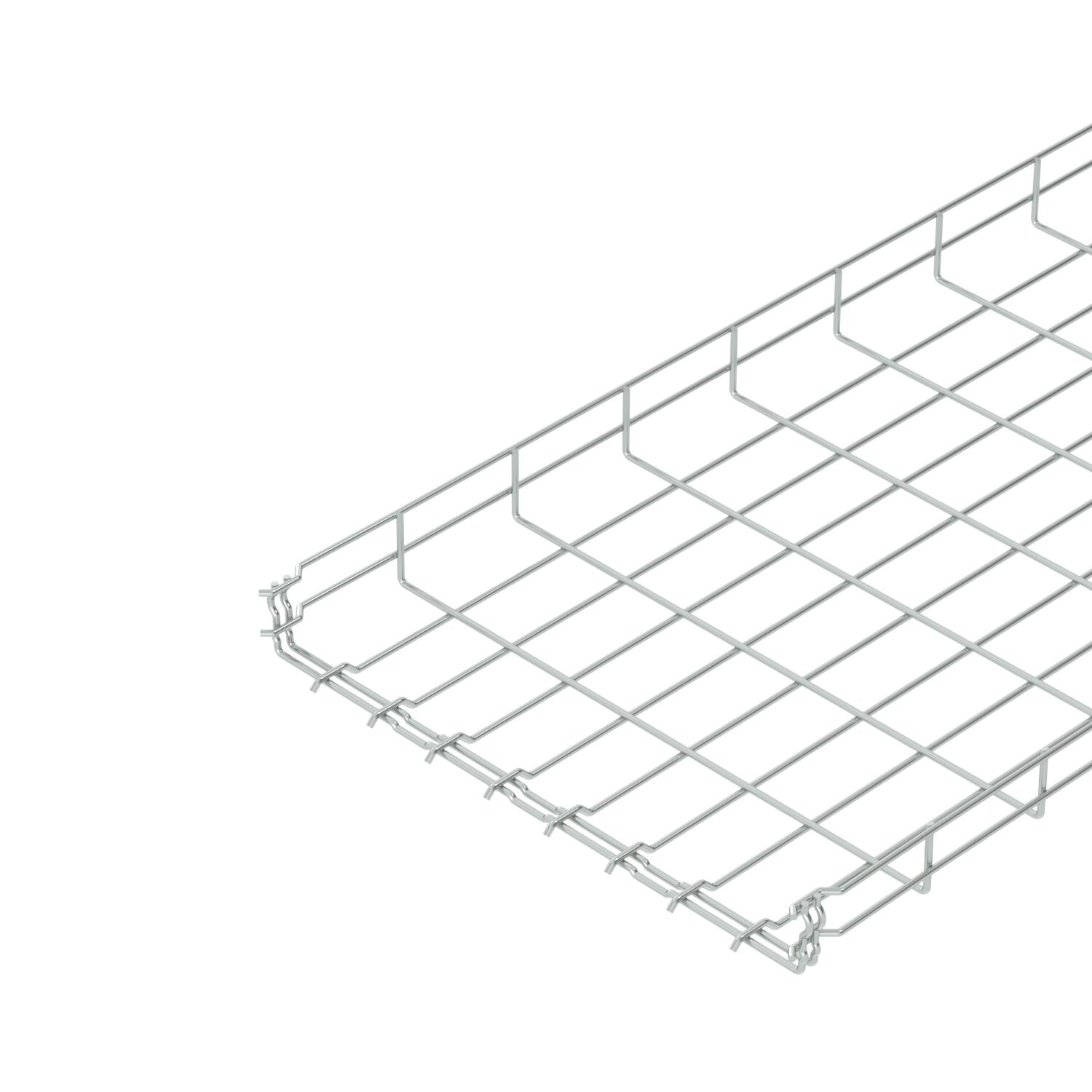

Trådstege med inbyggd skarv sidhöjden 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
Exakta uppgifter om UL-klassificering finns i tillhörande godkännande.

Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	17,72 in
Bredd	450 mm
CO2-avtryck (GWP) från vagga till grind	4,4616 kg CO2e / 1 Meter

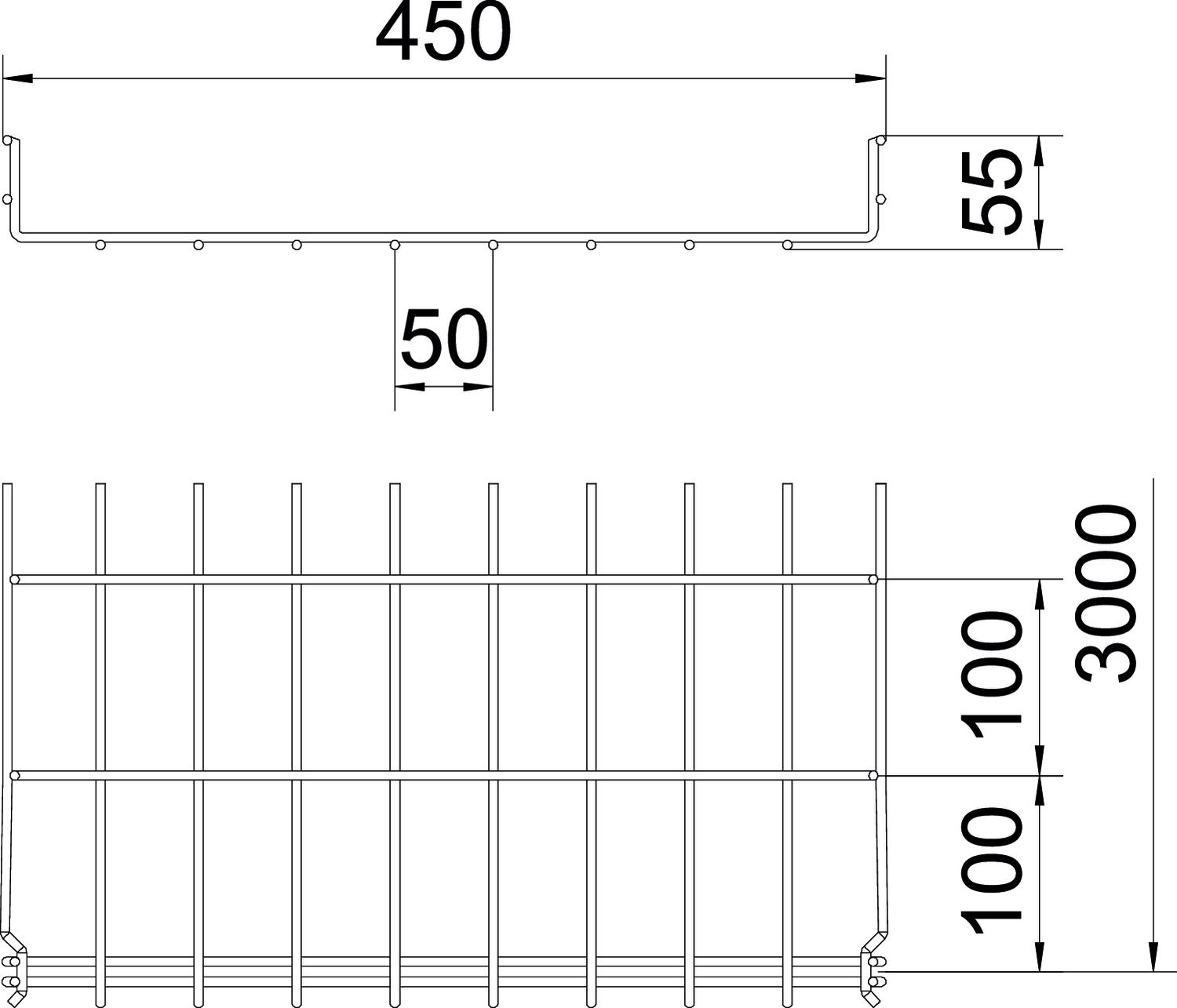

Dimension	55x450x3000
Färg	zink
Höjd	2,17 in
Höjd	55 mm
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	0,9 kN/m
Konsolavstånd 1,5 m	0,6 kN/m
Konsolavstånd 2,0 m	0,3 kN/m
Konsolavstånd 2,5 m	0,25 kN/m

Längd	3000 mm
Material	Stål
Mått B	450 mm
Mått H	58 mm
Profil	U-form
Rostfritt stål, betat	nej
Skruvlös förbindning	ja
Tråddiameter	4,8 mm
Tvärsnitt	195 cm²
Tvärsnitt	19500 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	galvaniskt förzinkad EFZ

Teknisk data

Belastningsdiagram trådstege GR-Magic typ GRM 55

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	1131997	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	1132000	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	1132001	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	1132002	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	1132092	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	1132003	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	1132004	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	nej	1131739	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nej	1132005	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nej	1132006	6001454	m	3 m
