Trådstege GR-Magic® 55 med mellanvägg
Art.nr. 6006458 | EAN 4012196152292 | E-Nr. 1131740
- Produktbeskrivning
-

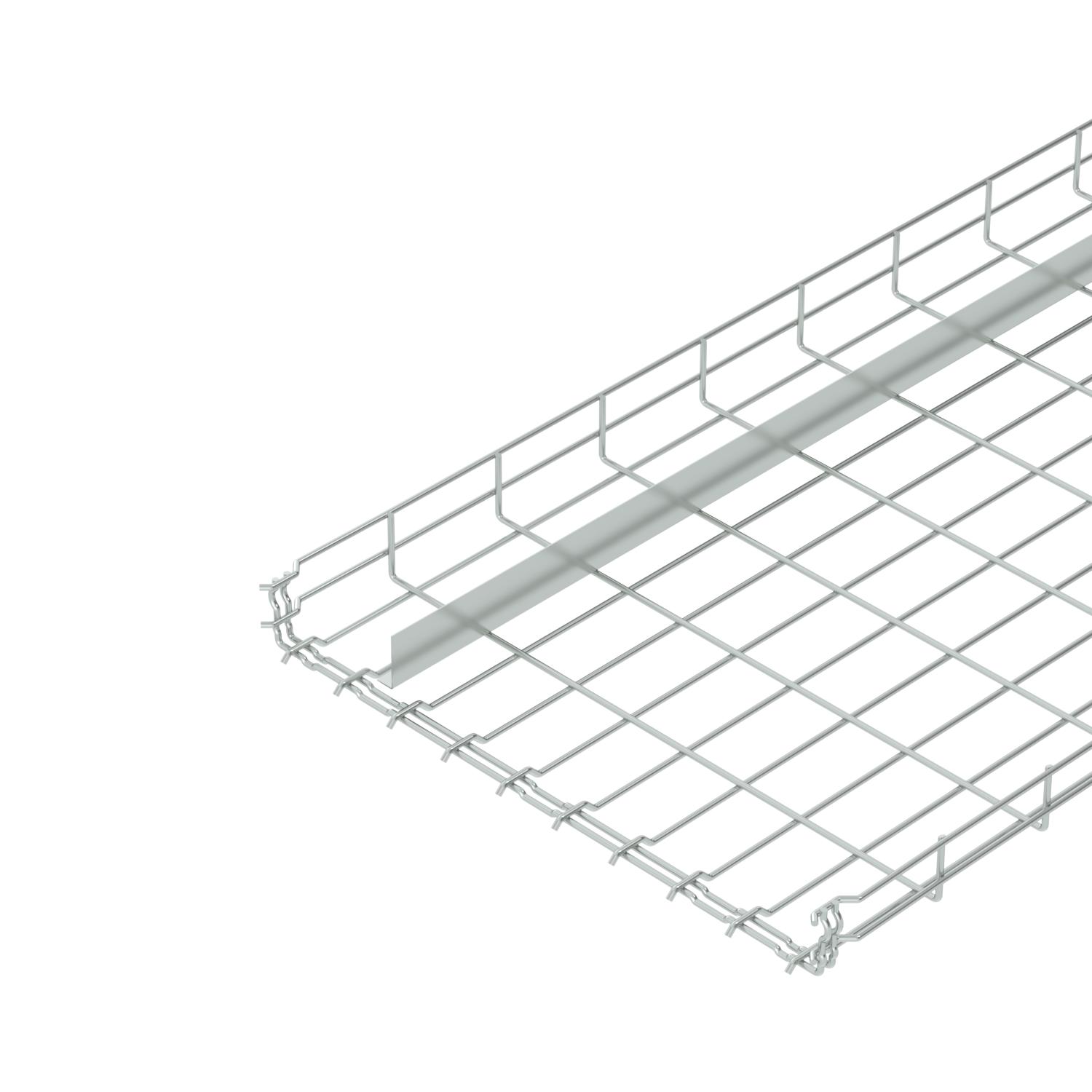

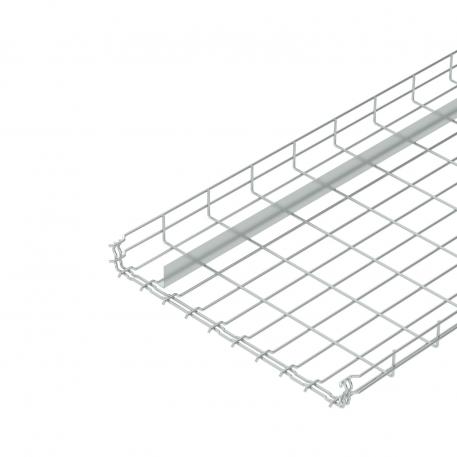

ProduktbeskrivningTrådstege med integrerad skarv och påsvetsad mellanvägg med sidhöjd 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
-
- Teknisk data
-
Teknisk data

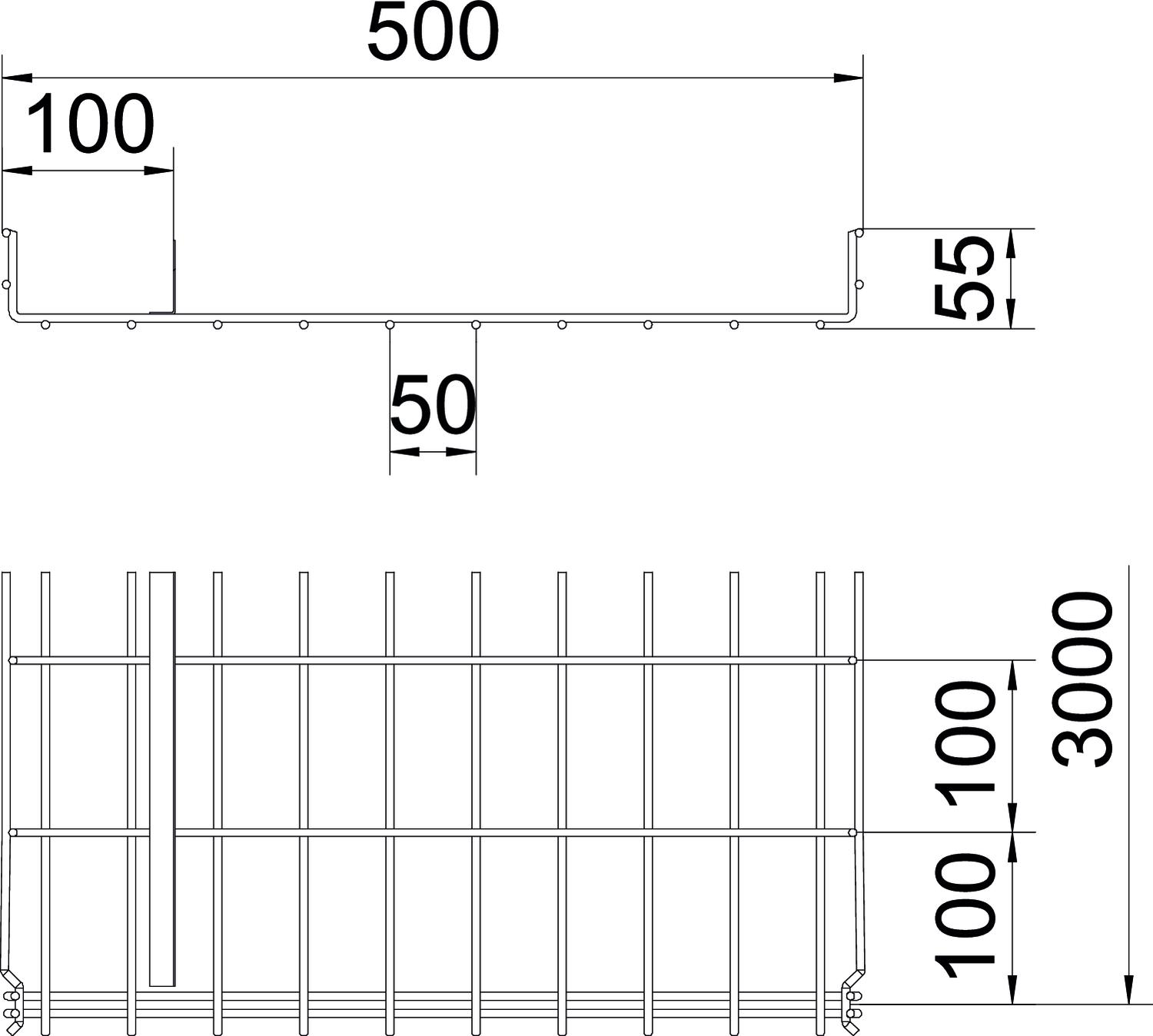

Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti nej Bredd 19,69 in Bredd 500 mm CO2-avtryck (GWP) från vagga till grind 5,9509 kg CO₂e / 1 Meter Dimension 55x500x3000 Färg zink Höjd 55 mm Höjd 2,17 in Integrerad skiljevägg en Konsolavstånd 1,0 m 1,5 kN/m Konsolavstånd 1,5 m 0,8 kN/m Konsolavstånd 2,0 m 0,4 kN/m Längd 3000 mm Material Stål Mått A 399,5 mm Mått B 500 mm Mått H 58 mm Profil U-form Rostfritt stål, betat nej Skruvlös förbindning ja Tråddiameter 4,8 mm Tvärsnitt 22000 mm² Tvärsnitt 220 cm² Typ av förbindelse för kabelhållarsystem Klickfäste Utförande förbindning integrerad förbindning Utförande med brett spann nej Yta galvaniskt förzinkad EFZ Teknisk data
Belastningsdiagram trådstege GR-Magic typ GRM-1T 55
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Hörnbeslag G
GEV 36 G 1132044 6016715 20 Styck Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Clips för mellanväggsfastsättning
KS GR A2 1132255 6062282 30 Styck
Radiebegränsare FS
KAB GR FS 1131932 6220139 10 Styck - Ladda ner
-
