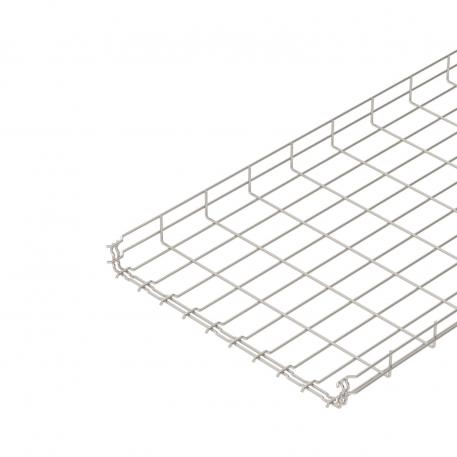

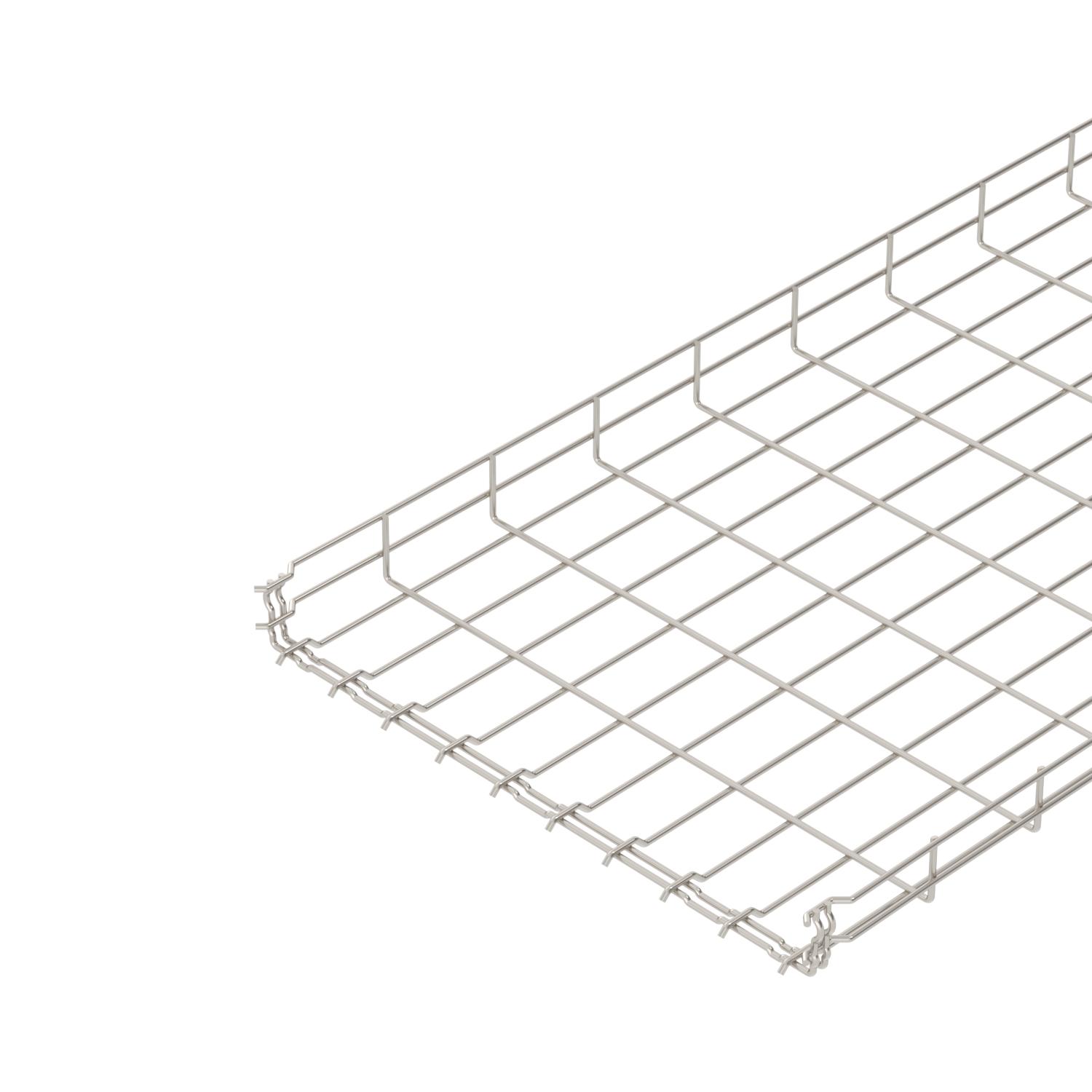

Trådstege GR-Magic® 55 rostfri (A2)

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	55 mm

Tråddiameter

Tvärsnitt

Brandsäker installation / funktionsgaranti

Produktbeskrivning

Produktbeskrivning

Trådstege med inbyggd skarv i sidhöjden 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	19,69 in
Bredd	500 mm
CO2-avtryck (GWP) från vagga till grind	13,9082 kg CO2e / 1 Meter

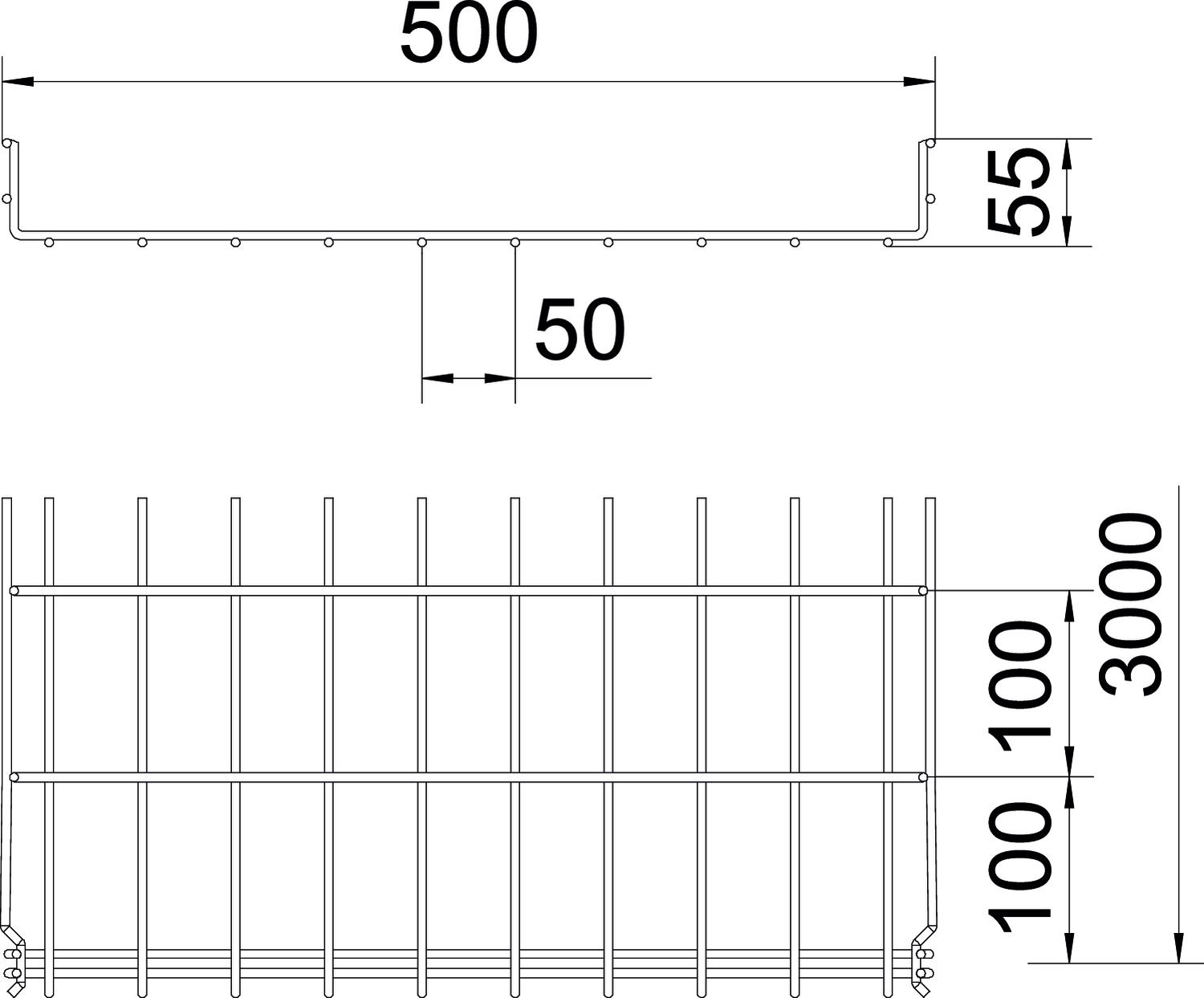

Dimension	55x500x3000
Färg	rostfritt stål
Höjd	2,17 in
Höjd	55 mm
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	0,9 kN/m
Konsolavstånd 1,5 m	0,6 kN/m
Konsolavstånd 2,0 m	0,3 kN/m
Konsolavstånd 2,5 m	0,25 kN/m

Längd	3000 mm
Material	Rostfritt stål 1.4301
Mått B	500 mm
Mått H	58 mm
Profil	U-form
Rostfritt stål, betat	ja
Skruvlös förbindning	ja
Tråddiameter	4,8 mm
Tvärsnitt	220 cm²
Tvärsnitt	22000 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Yta	polerad

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	1132607	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	1132014	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	1132015	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	1132016	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	1132017	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	1132018	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nej	1132019	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nej	1132020	6001085	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Hörnstycke rostfri (A2)	GEV 36 A2	1132046	6016731	Styck	20 Styck

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Mellanvägg 45 A2	TSG 45 A2	-----	6062025	m	3 m
Clips för mellanväggsfastsättning	KS GR A2	1132255	6062282	Styck	30 Styck
Radiebegränsare A2	KAB GR A2	-----	6220145	Styck	10 Styck
