Tung trådstege SGR 105 A2

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	105 mm

Tråddiameter	6 mm

Tvärsnitt

Produktbeskrivning

Produktbeskrivning

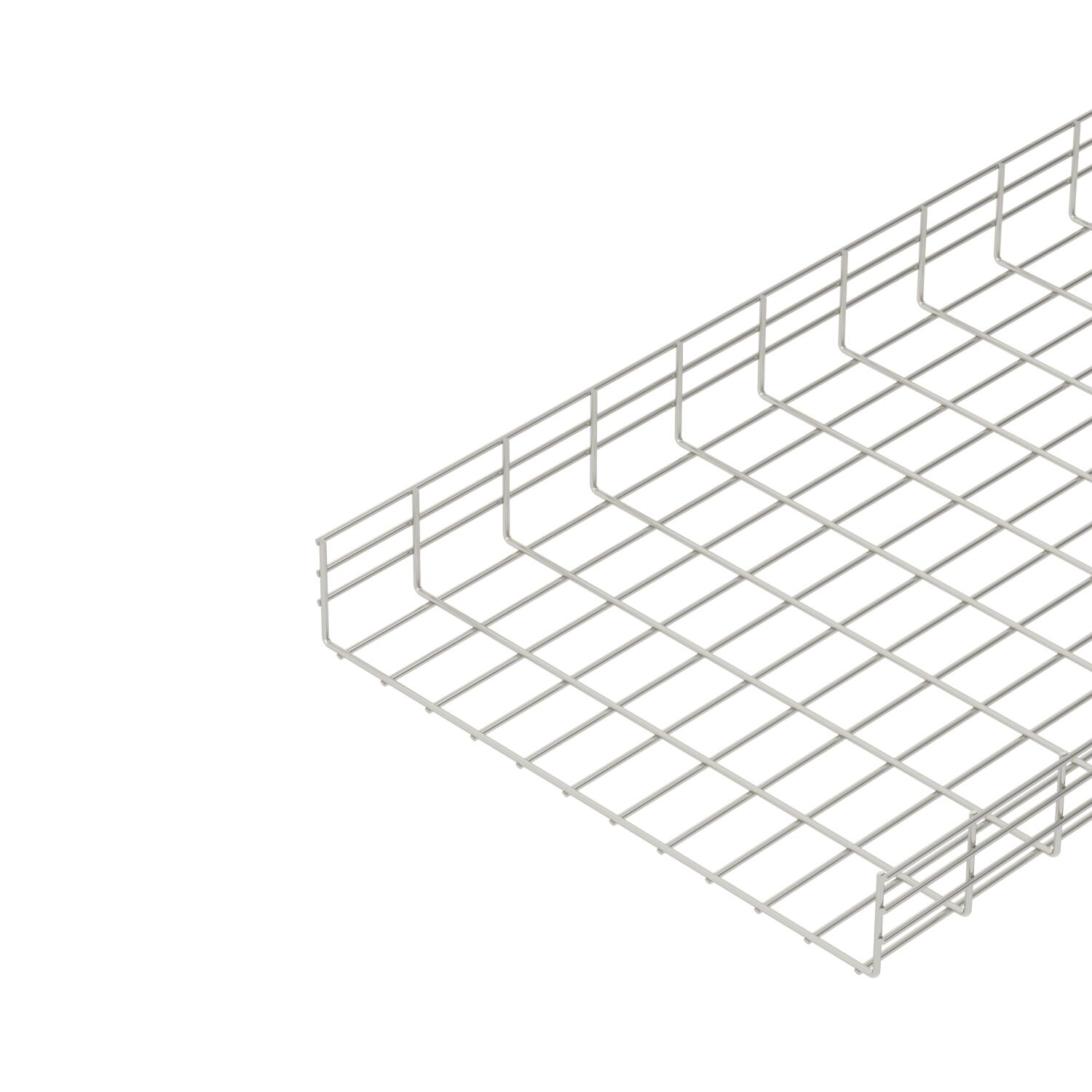

Trådstege av punktsvetsad ståltråd med sidhöjd 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Bredd	600 mm
Bredd	23,62 in
CO2-avtryck (GWP) från vagga till grind	28,0045 kg CO2e / 1 Meter

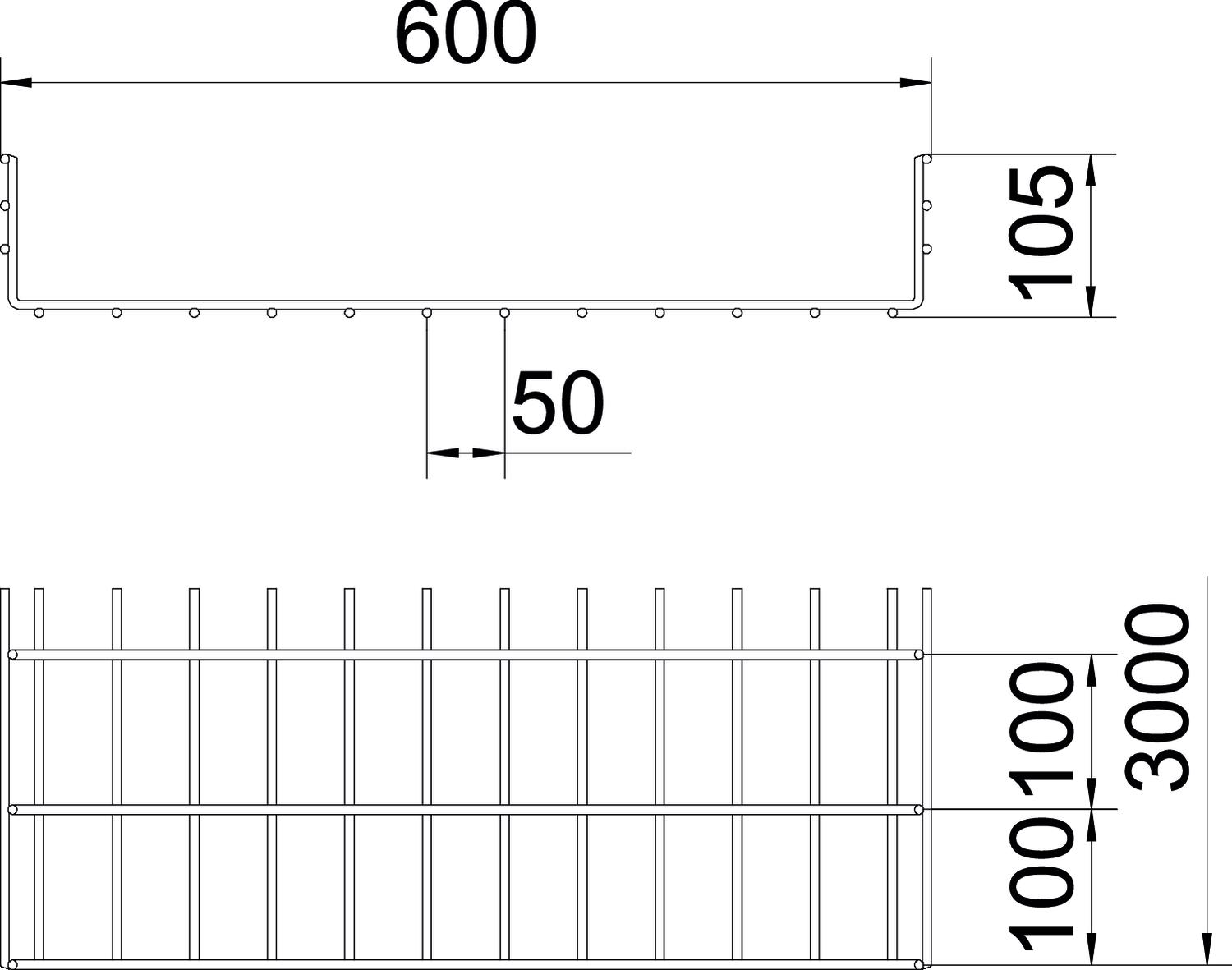

Dimension	105x600x3000
Färg	rostfritt stål
Höjd	105 mm
Höjd	4,13 in
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	4,1 kN/m
Konsolavstånd 1,5 m	2,2 kN/m
Konsolavstånd 2,0 m	1,35 kN/m
Konsolavstånd 2,5 m	0,95 kN/m

Konsolavstånd 3,0 m	0,8 kN/m
Konsolavstånd 3,5 m	0,7 kN/m
Konsolavstånd 4,0 m	0,45 kN/m
Längd	3000 mm
Material	Rostfritt stål 1.4301
Mått B	600 mm
Profil	U-form
Tråddiameter	6 mm
Tvärsnitt	55400 mm²
Tvärsnitt	554 cm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Yta	polerad

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	E-Nr.	Art.nr.	Mängd	Minsta förpackning
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	1131742	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	1131744	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	1131746	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	1131748	6003629	m	3 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	1131750	6003631	m	3 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	1131752	6003633	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarvbeslag rostfri (A2)	GUV 6 A2	1131806	6016574	Styck	20 Styck
Lock, ohålat rostfritt (A2)	DRLU 600 A2	-----	6052844	m	3 m

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skyddskåpor	SGR KS OR	-----	6003758	Styck	500 Styck
Mellanvägg 85 A2	TSG 85 A2	-----	6062173	m	3 m
Lockklämma, universal rostfri (A2)	DKU A2	1132208	6065600	Styck	20 Styck
Radiebegränsare A2	KAB GR A2	-----	6220145	Styck	10 Styck
