Tung trådstege SGR 105 FT 3000 | 600 | 105 | 6 | 554 | nej
morepic-1 morepic-2 morepic-3 video-1

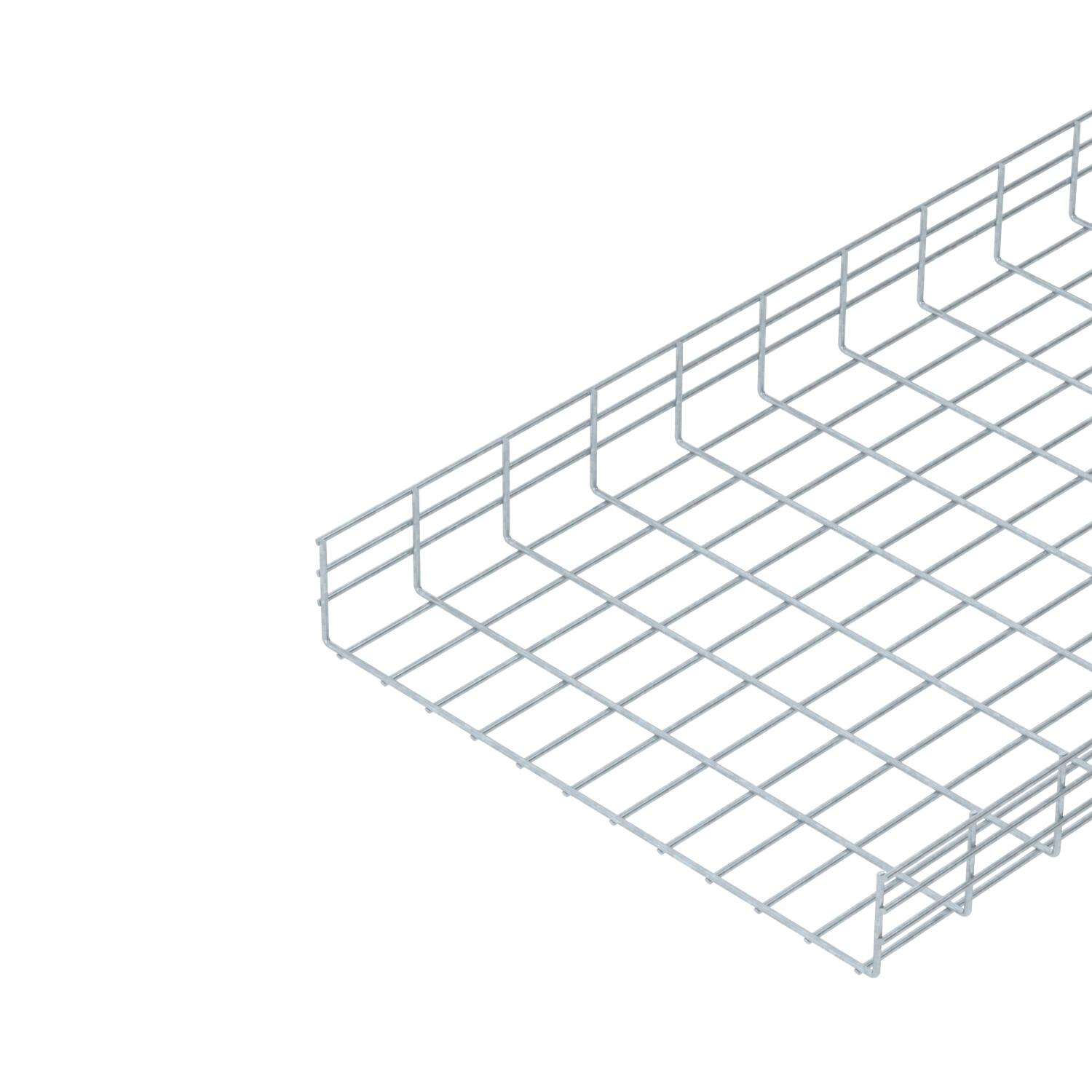

Tung trådstege SGR 105 FT

Art.nr. 6003616 | EAN 4012196397747 | E-Nr. 1131753

3000 mm
105 mm
6 mm
nej
Produktbeskrivning
Produktbeskrivning
Trådstege av punktsvetsad ståltråd med sidhöjd 105 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
  • EMC
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • Trådstege, sidohöjd 105 mm
Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537 typ II
Brandsäker installation / funktionsgaranti nej
Bredd 600 mm
Bredd 23,62 in
CO₂-avtryck (GWP) från vagga till grind 11,7732 kg CO₂e / 1 Meter

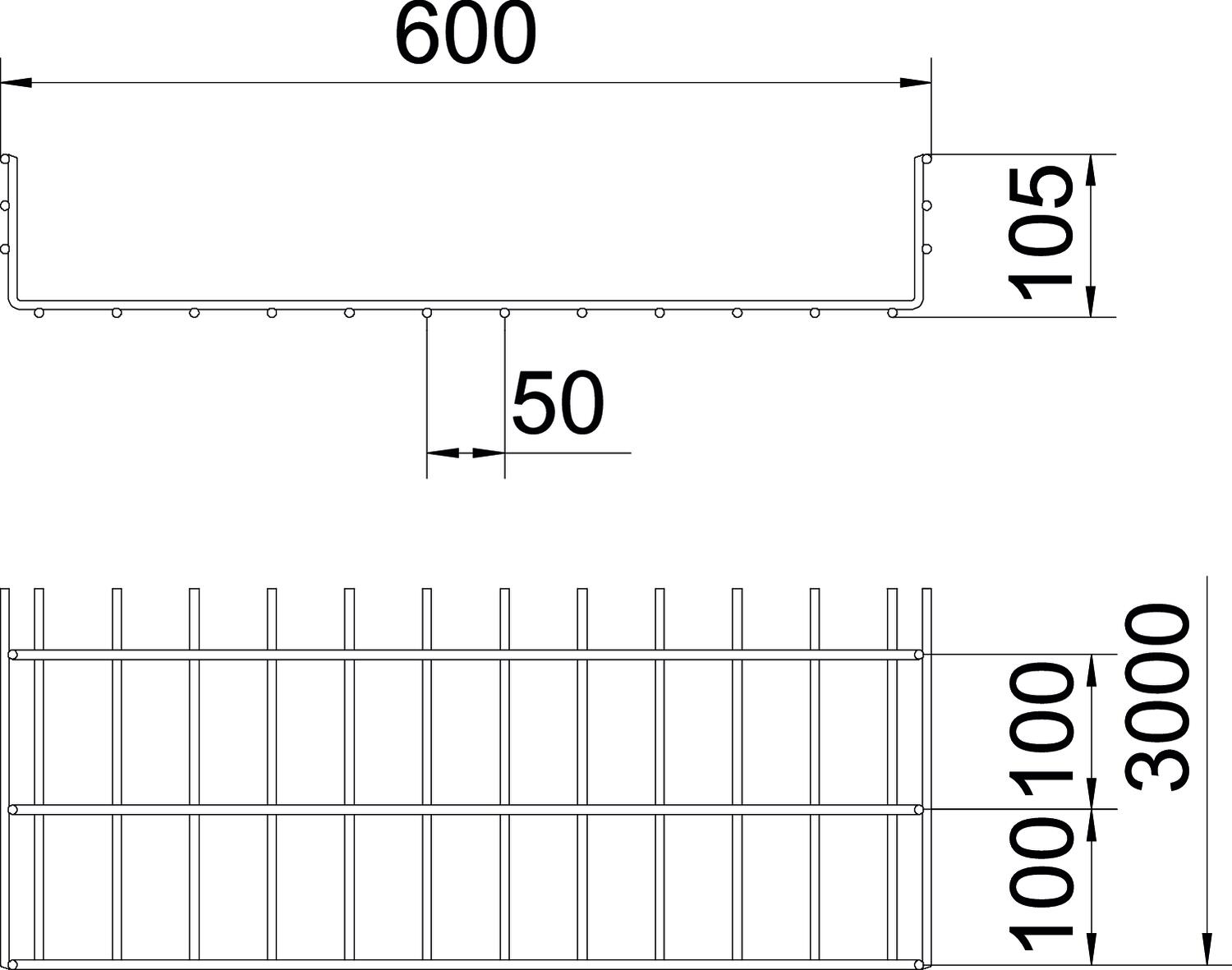

Dimension 105x600x3000
Färg zink
Höjd 105 mm
Höjd 4,13 in
Konsolavstånd 1,0 m 4,1 kN/m
Konsolavstånd 1,5 m 2,2 kN/m
Konsolavstånd 2,0 m 1,35 kN/m
Konsolavstånd 2,5 m 0,95 kN/m
Konsolavstånd 3,0 m 0,8 kN/m
Konsolavstånd 3,5 m 0,7 kN/m
Konsolavstånd 4,0 m 0,45 kN/m
Längd 3000 mm
Material Stål
Mått B 600 mm
Profil U-form
Rostfritt stål, betat nej
Tråddiameter 6 mm
Tvärsnitt 55400 mm²
Tvärsnitt 554 cm²
Typ av förbindelse för kabelhållarsystem skruvad
Utförande förbindning utan förbindning
Utförande med brett spann nej
Yta varmförzinkad

Teknisk data

Belastningsdiagram trådstege typ SGR 105

Belastningsdiagram trådstege typ SGR 105
  • Tillåten belastning i kN/m  Tillåten belastning i kN/m
  • Stödbredd i m Stödbredd i m
  • Gavelböjning i mm vid tillåtna kN/m Gavelböjning i mm vid tillåtna kN/m
  • Belastningskurva vid testning Belastningskurva vid testning
  • Belastningskurva med kabelränna/-ledningsbredd i mm Belastningskurva med kabelränna/-ledningsbredd i mm
  • Sidböjningskurva beroende på konsolavstånd Sidböjningskurva beroende på konsolavstånd
Alla typer

Alla typer

Typ Längd Bredd Höjd Tråddiameter Tvärsnitt Brandsäker installation / funktionsgaranti E-Nr. Art.nr. Mängd Minsta förpackning
SGR 105 150 FT 3000 mm 150 mm 105 mm 6 mm 130 cm² nej 1131743 6003175
3 m
SGR 105 200 FT 3000 mm 200 mm 105 mm 6 mm 175 cm² nej 1131745 6003214
3 m
SGR 105 300 FT 3000 mm 300 mm 105 mm 6 mm 268 cm² nej 1131747 6003309
3 m
SGR 105 400 FT 3000 mm 400 mm 105 mm 6 mm 363 cm² nej 1131749 6003402
3 m
SGR 105 500 FT 3000 mm 500 mm 105 mm 6 mm 459 cm² nej 1131751 6003515
3 m
SGR 105 600 FT 3000 mm 600 mm 105 mm 6 mm 554 cm² nej 1131753 6003616
3 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarvbeslag vfz Skarvbeslag vfz GUV 6 FT 1131808 6016573
20 Styck
Lock, ohålat (DD) Lock, ohålat (DD) DRLU 600 DD 1132207 6052674
3 m

Monteringstillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skyddskåpor Skyddskåpor SGR KS OR ----- 6003758
500 Styck
Mellanvägg 85 (DD) Mellanvägg 85 (DD) TSG 85 DD 1131409 6062331
3 m
Lockklämma, universal rostfri (A2) Lockklämma, universal rostfri (A2) DKU A2 1132208 6065600
20 Styck
Kabelövergångsplåt FT Kabelövergångsplåt FT KAB GR FT ----- 6220142
10 Styck
