Tung trådstege SGR 155 G

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	155 mm

Tråddiameter	6 mm

Tvärsnitt

Brandsäker installation / funktionsgaranti	nej

Produktbeskrivning

Produktbeskrivning

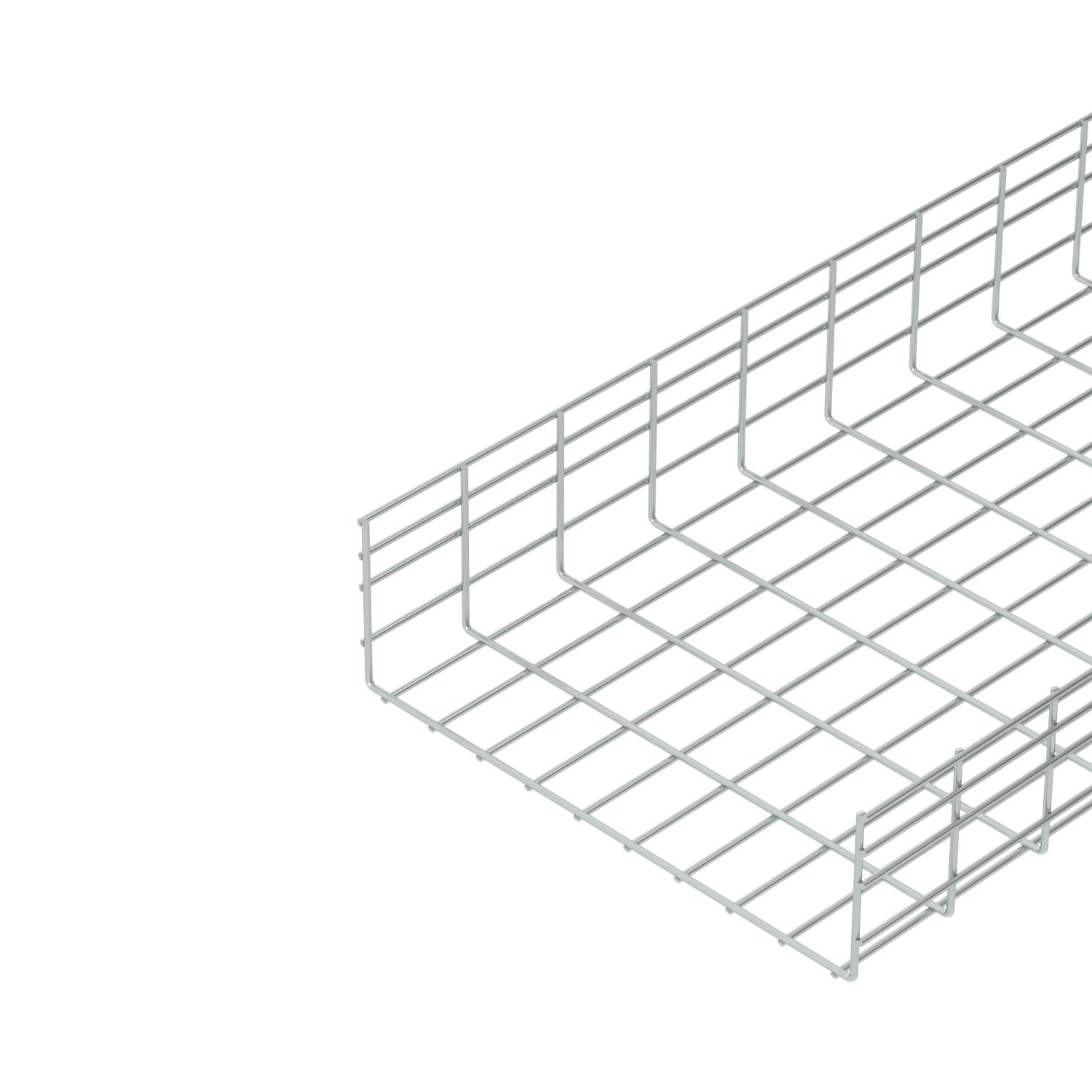

Trådstege av punktsvetsad ståltråd med sidhöjd 155 mm.

Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	500 mm
Bredd	19,69 in
CO2-avtryck (GWP) från vagga till grind	10,6359 kg CO2e / 1 Meter

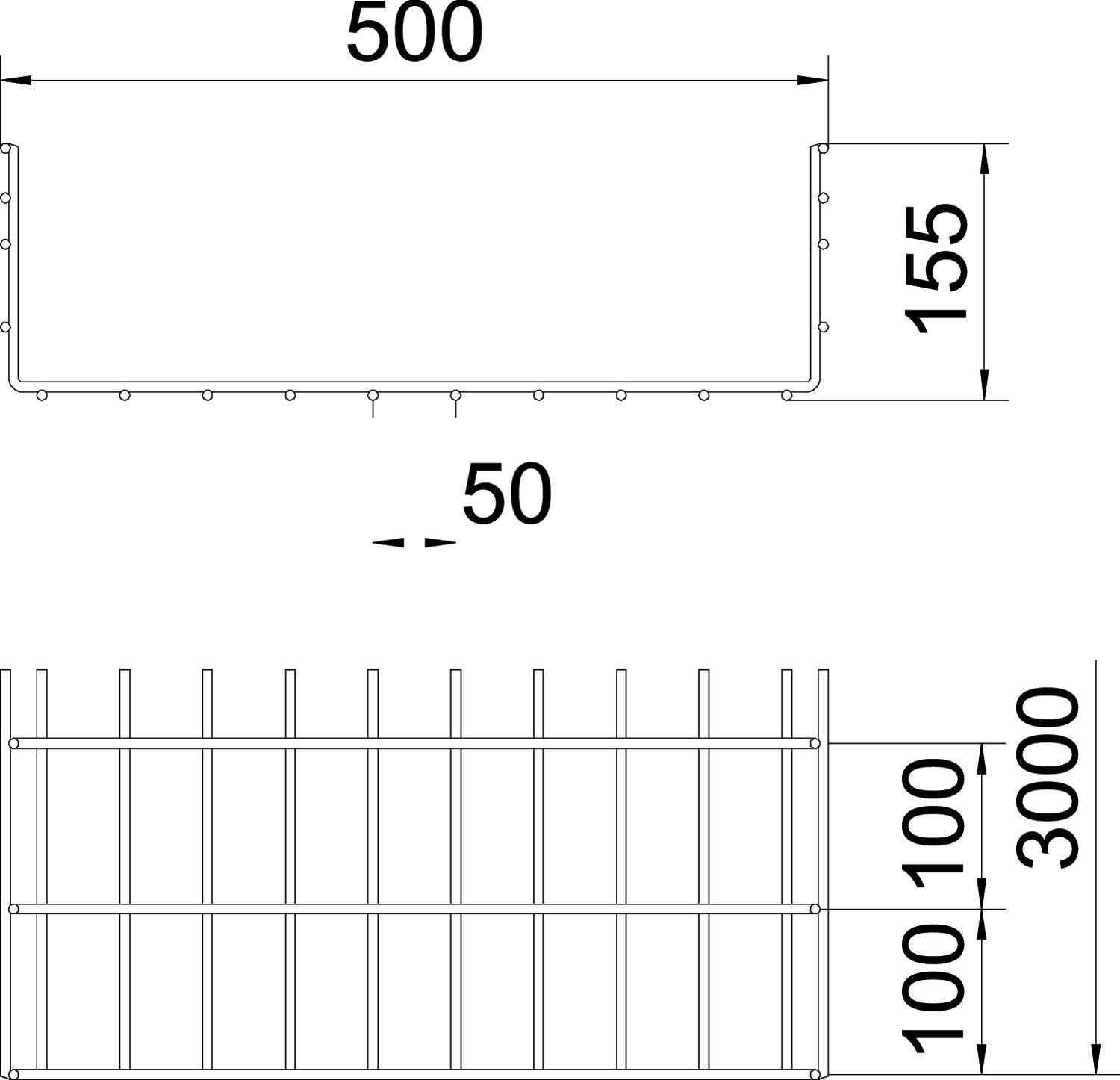

Dimension	155x500x3000
Färg	zink
Höjd	155 mm
Höjd	6,1 in
Integrerad skiljevägg	utan
Konsolavstånd 1,0 m	4,5 kN/m
Konsolavstånd 1,5 m	2,6 kN/m
Konsolavstånd 2,0 m	1,6 kN/m
Konsolavstånd 2,5 m	1,15 kN/m
Konsolavstånd 3,0 m	1 kN/m

Konsolavstånd 3,5 m	0,92 kN/m
Konsolavstånd 4,0 m	0,65 kN/m
Längd	3000 mm
Material	Stål
Mått B	500 mm
Profil	U-form
Rostfritt stål, betat	nej
Skruvlös förbindning	nej
Tråddiameter	6 mm
Tvärsnitt	738 cm²
Tvärsnitt	73800 mm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Utförande med brett spann	nej
Yta	galvaniskt förzinkad EFZ

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	Brandsäker installation / funktionsgaranti	E-Nr.	Art.nr.	Mängd	Minsta förpackning
SGR 155 300 G	3000 mm	300 mm	155 mm	6 mm	438 cm²	nej	1131754	6003681	m	3 m
SGR 155 450 G	3000 mm	450 mm	155 mm	6 mm	663 cm²	nej	1131756	6003684	m	3 m
SGR 155 500 G	3000 mm	500 mm	155 mm	6 mm	738 cm²	nej	1131758	6003685	m	3 m
SGR 155 600 G	3000 mm	600 mm	155 mm	6 mm	888 cm²	nej	1131760	6003687	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarvbeslag G	GUV 6 G	1131807	6016572	Styck	20 Styck
Lock, ohålat vfz (FS)	DRLU 500 FS	1131388	6052512	m	3 m

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skyddskåpor	SGR KS OR	-----	6003758	Styck	500 Styck
Mellanvägg 135 FS	TSG 135 FS	1131705	6062132	m	3 m
Lockklämma, universal rostfri (A2)	DKU A2	1132208	6065600	Styck	20 Styck
Radiebegränsare FS	KAB GR FS	1131932	6220139	Styck	10 Styck
