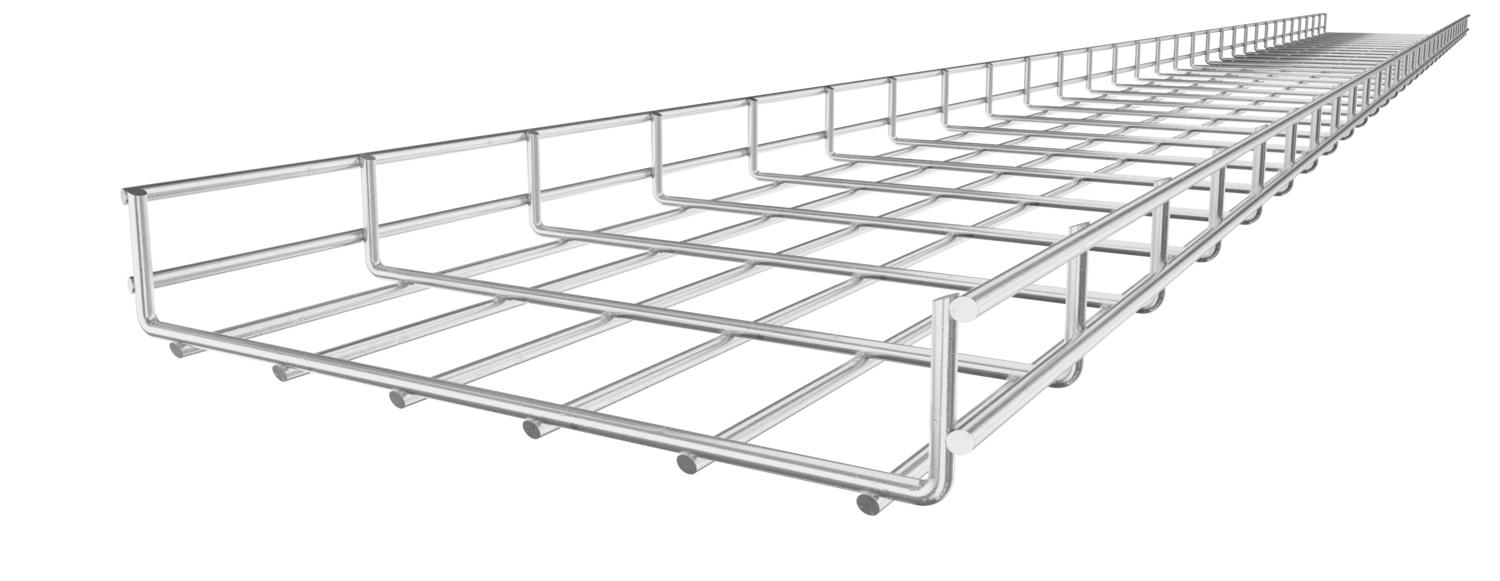

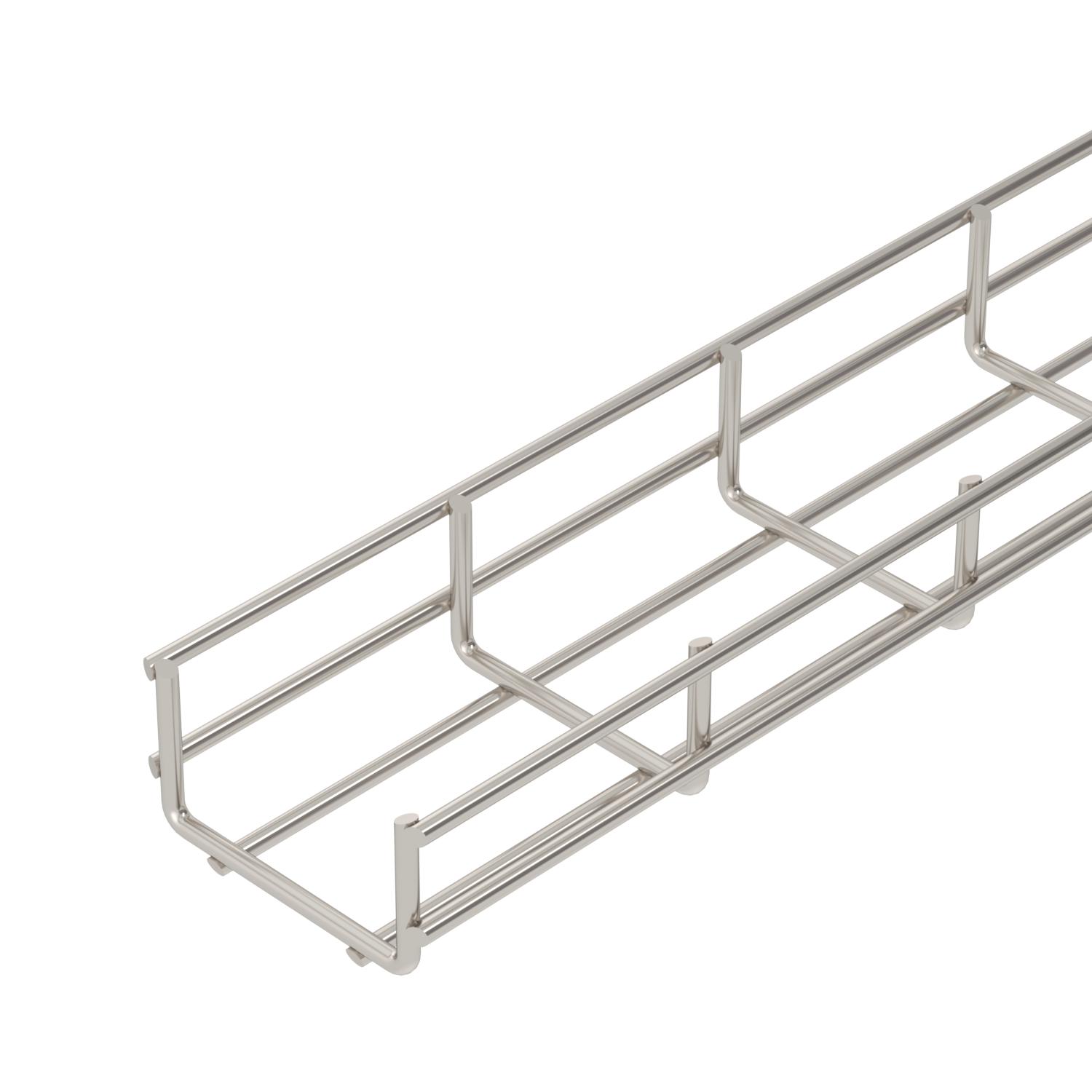

Tung trådstege SGR 55 A2

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	55 mm

Tråddiameter	6 mm

Tvärsnitt

Produktbeskrivning

Produktbeskrivning

Trådstege av punktsvetsad ståltråd med sidhöjd 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Bredd	100 mm
Bredd	3,94 in
CO2-avtryck (GWP) från vagga till grind	8,521 kg CO2e / 1 Meter

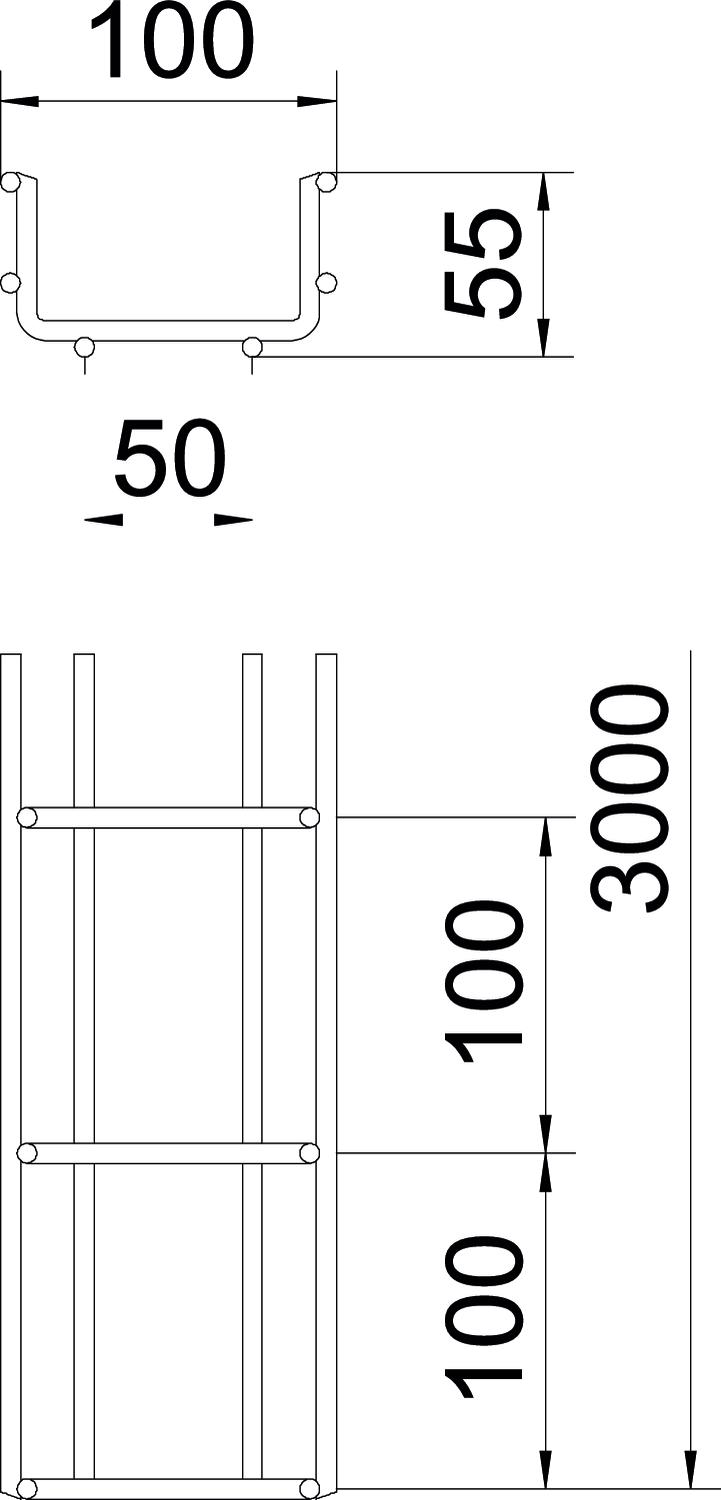

Dimension	55x100x3000
Färg	rostfritt stål
Höjd	2,17 in
Höjd	55 mm
Konsolavstånd 1,0 m	2 kN/m
Konsolavstånd 1,5 m	1,15 kN/m
Konsolavstånd 2,0 m	0,75 kN/m
Konsolavstånd 2,5 m	0,5 kN/m

Konsolavstånd 3,0 m	0,4 kN/m
Längd	3000 mm
Material	Rostfritt stål 1.4301
Mått B	100 mm
Profil	U-form
Tråddiameter	6 mm
Tvärsnitt	40 cm²
Tvärsnitt	4000 mm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Yta	polerad

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	E-Nr.	Art.nr.	Mängd	Minsta förpackning
SGR 55 100 A2	3000 mm	100 mm	55 mm	6 mm	40 cm²	1131762	6000909	m	3 m
SGR 55 150 A2	3000 mm	150 mm	55 mm	6 mm	63 cm²	1131765	6000913	m	3 m
SGR 55 200 A2	3000 mm	200 mm	55 mm	6 mm	87 cm²	1131768	6000917	m	3 m
SGR 55 300 A2	3000 mm	300 mm	55 mm	6 mm	129 cm²	1131771	6000925	m	3 m
SGR 55 400 A2	3000 mm	400 mm	55 mm	6 mm	175 cm²	1131774	6000933	m	3 m
SGR 55 500 A2	3000 mm	500 mm	55 mm	6 mm	220 cm²	1131777	6000941	m	3 m
SGR 55 600 A2	3000 mm	600 mm	55 mm	6 mm	265 cm²	1131780	6000958	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

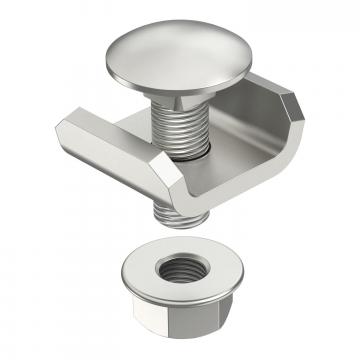

Skarvbeslag rostfri (A2)	GUV 6 A2	1131806	6016574	Styck	20 Styck
Lock, ohålat rostfritt (A2)	DRLU 100 A2	-----	6052824	m	3 m

Monteringstillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skyddskåpor	SGR KS OR	-----	6003758	Styck	500 Styck
Mellanvägg 45 A2	TSG 45 A2	-----	6062025	m	3 m
Lockklämma, universal rostfri (A2)	DKU A2	1132208	6065600	Styck	20 Styck

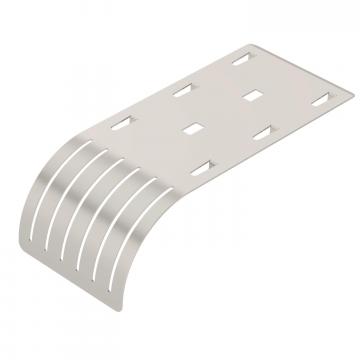

Radiebegränsare A2	KAB GR A2	-----	6220145	Styck	10 Styck
