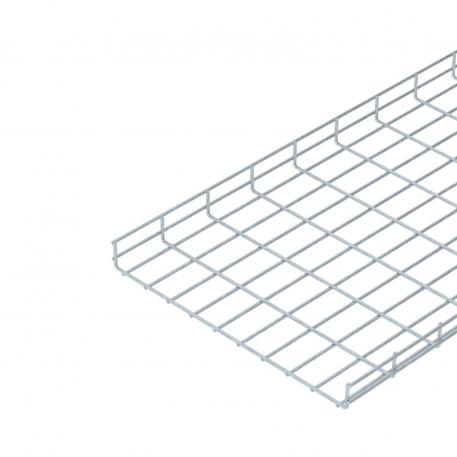

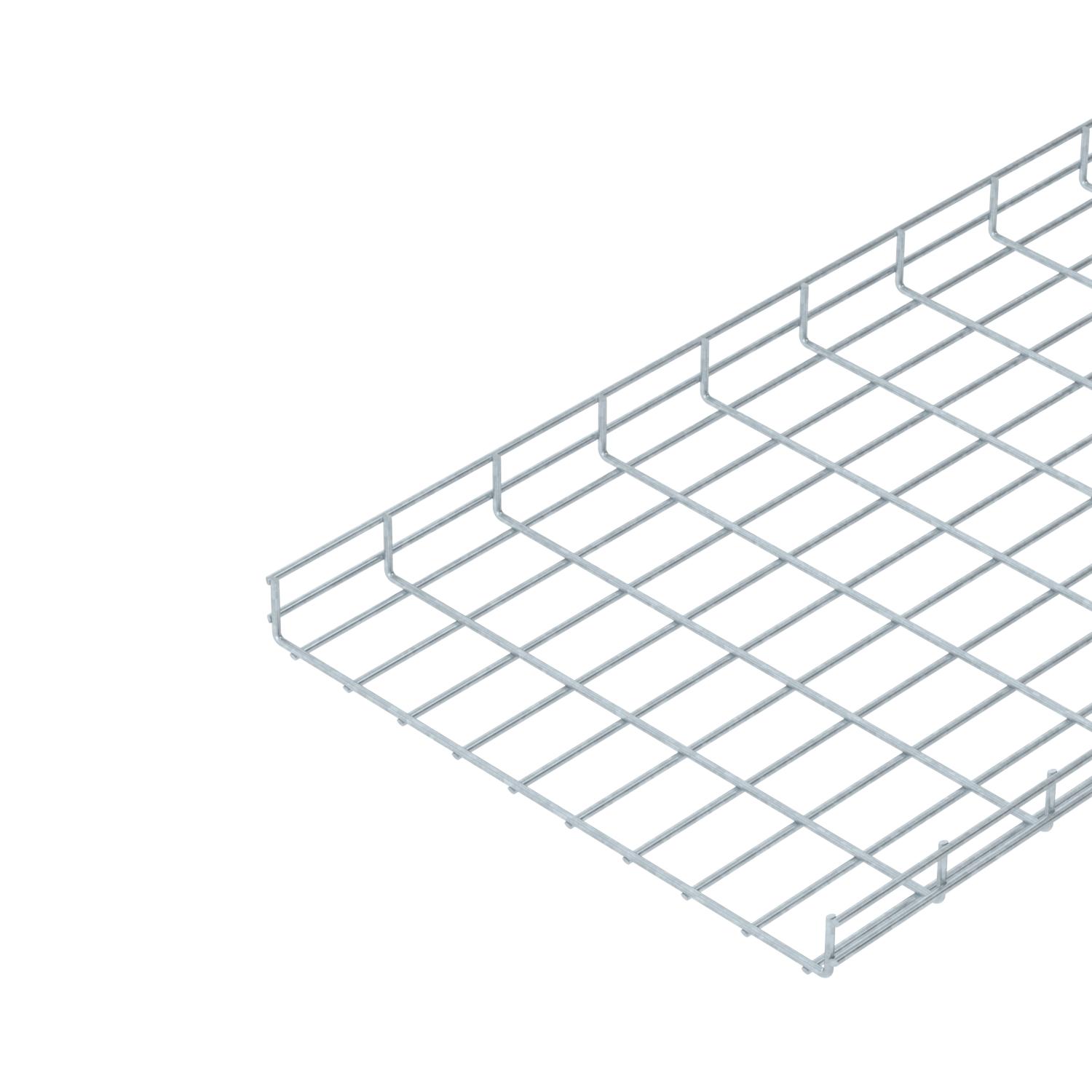

Tung trådstege SGR 55 FT

Art.nr. / Typ

Längd	3000 mm

Bredd

Höjd	55 mm

Tråddiameter	6 mm

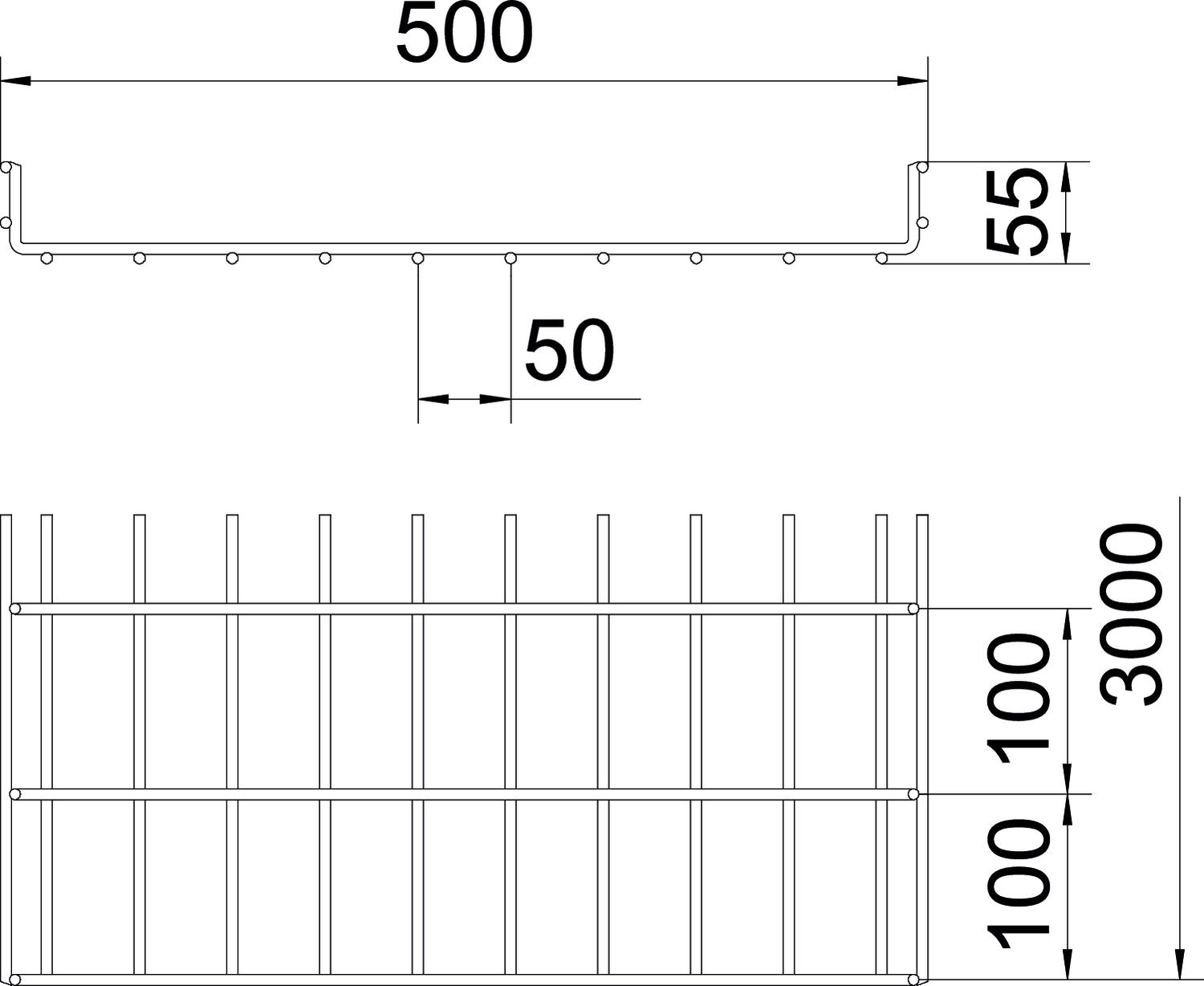

Tvärsnitt

Produktbeskrivning

Produktbeskrivning

Trådstege av punktsvetsad ståltråd med sidhöjd 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Bredd	500 mm
Bredd	19,69 in
CO2-avtryck (GWP) från vagga till grind	9,038 kg CO2e / 1 Meter
Dimension	55x500x3000
Färg	zink
Höjd	55 mm
Höjd	2,17 in
Konsolavstånd 1,0 m	2,9 kN/m
Konsolavstånd 1,5 m	1,5 kN/m
Konsolavstånd 2,0 m	0,75 kN/m
Konsolavstånd 2,5 m	0,38 kN/m

Konsolavstånd 3,0 m	0,4 kN/m
Längd	3000 mm
Material	Stål
Mått B	500 mm
Profil	U-form
Tråddiameter	6 mm
Tvärsnitt	220 cm²
Tvärsnitt	22000 mm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Yta	varmförzinkad

Teknisk data

Alla typer

Typ	Längd	Bredd	Höjd	Tråddiameter	Tvärsnitt	E-Nr.	Art.nr.	Mängd	Minsta förpackning
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	1131763	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	1131766	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	1131769	6000209	m	3 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	1131772	6000331	m	3 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	1131775	6000451	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	1131778	6000515	m	3 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	1131781	6000775	m	3 m

Tillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarvbeslag vfz	GUV 6 FT	1131808	6016573	Styck	20 Styck
Lock, ohålat (DD)	DRLU 500 DD	1132206	6052668	m	3 m

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skyddskåpor	SGR KS OR	-----	6003758	Styck	500 Styck
Mellanvägg 45 (DD)	TSG 45 DD	1131901	6062321	m	3 m
Lockklämma, universal rostfri (A2)	DKU A2	1132208	6065600	Styck	20 Styck
Kabelövergångsplåt FT	KAB GR FT	-----	6220142	Styck	10 Styck
