Tung trådstege SGR 55 G

Art.nr. 6005480 | EAN 4012196397860 | E-Nr. 1131779

3000 mm
55 mm
6 mm
nej
Produktbeskrivning
Produktbeskrivning

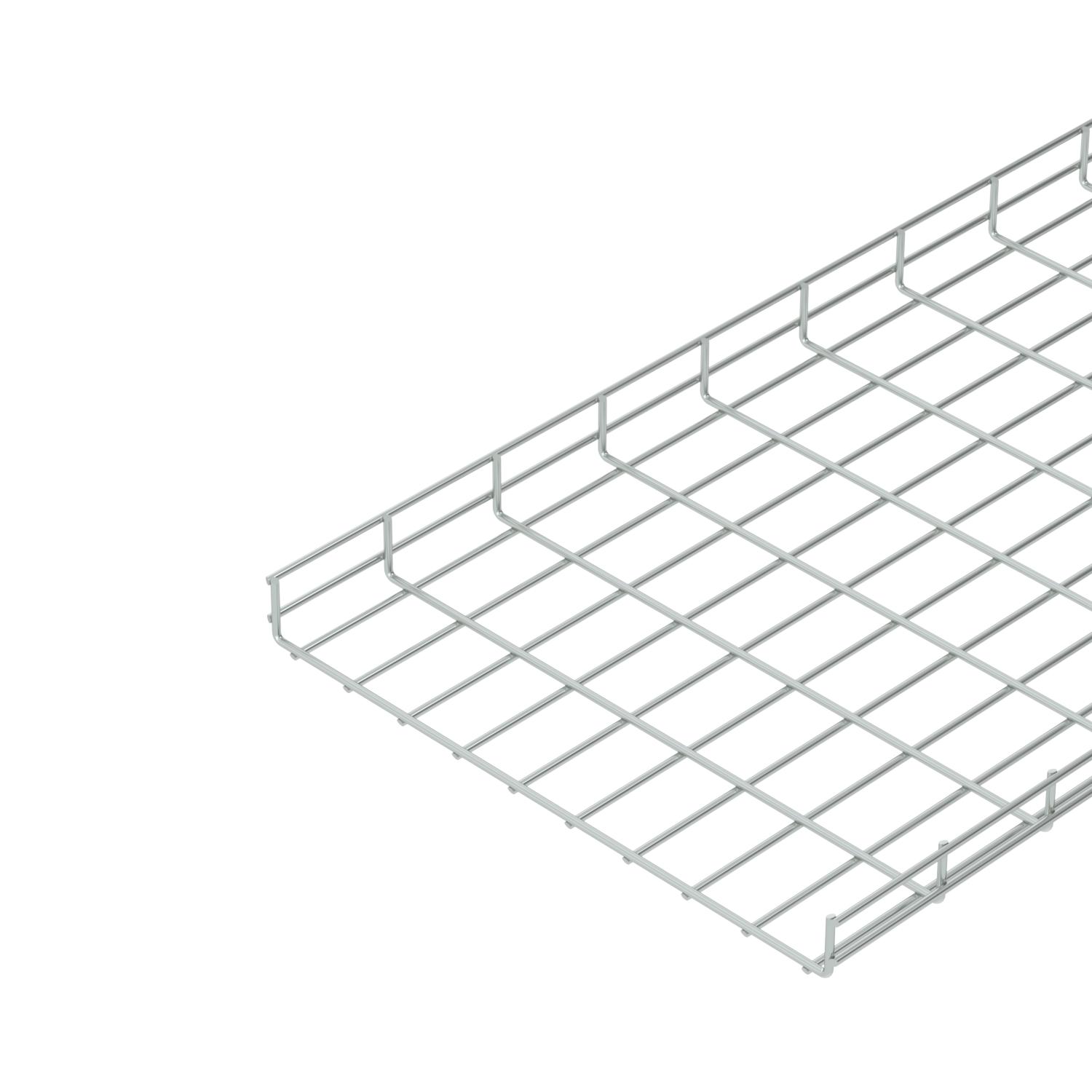

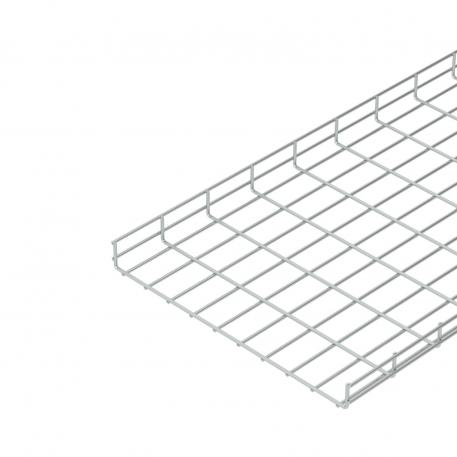

Trådstege av punktsvetsad ståltråd med sidhöjd 55 mm.
Magnetisk skärmdämpning utan lock 15 dB, med lock 25 dB.
  • EMC
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • Trådstege, sidohöjd 55 mm
Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537 typ II
Brandsäker installation / funktionsgaranti nej
Bredd 500 mm
Bredd 19,69 in
CO2-avtryck (GWP) från vagga till grind 8,14 kg CO2e / 1 Meter

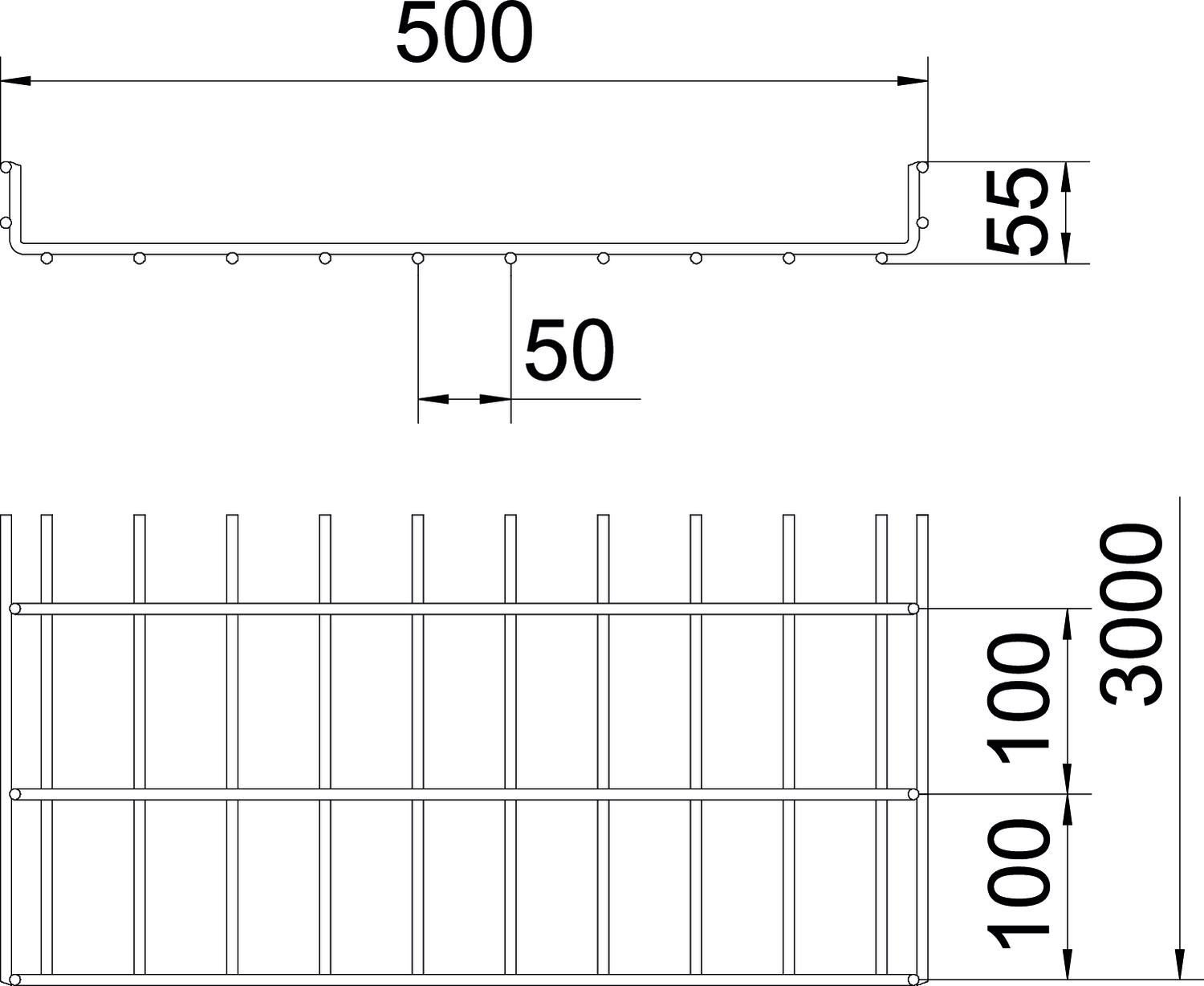

Dimension 55x500x3000
Färg zink
Höjd 2,17 in
Höjd 55 mm
Konsolavstånd 1,0 m 2,9 kN/m
Konsolavstånd 1,5 m 1,5 kN/m
Konsolavstånd 2,0 m 0,75 kN/m
Konsolavstånd 3,0 m 0,4 kN/m
Längd 3000 mm
Material Stål
Mått B 500 mm
Profil U-form
Rostfritt stål, betat nej
Tråddiameter 6 mm
Tvärsnitt 22000 mm²
Tvärsnitt 220 cm²
Typ av förbindelse för kabelhållarsystem skruvad
Utförande förbindning utan förbindning
Utförande med brett spann nej
Yta galvaniskt förzinkad EFZ

Teknisk data

Belastningsdiagram trådstege typ SGR 55

Belastningsdiagram trådstege typ SGR 55
  • Tillåten belastning i kN/m  Tillåten belastning i kN/m
  • Stödbredd i m Stödbredd i m
  • Gavelböjning i mm vid tillåtna kN/m Gavelböjning i mm vid tillåtna kN/m
  • Belastningskurva vid testning Belastningskurva vid testning
  • Belastningskurva med kabelränna/-ledningsbredd i mm Belastningskurva med kabelränna/-ledningsbredd i mm
  • Sidböjningskurva beroende på konsolavstånd Sidböjningskurva beroende på konsolavstånd
Alla typer

Alla typer

Typ Längd Bredd Höjd Tråddiameter Tvärsnitt Brandsäker installation / funktionsgaranti E-Nr. Art.nr. Mängd Minsta förpackning
SGR 55 100 G 3000 mm 100 mm 55 mm 6 mm 40 cm² nej 1131764 6005470
3 m
SGR 55 150 G 3000 mm 150 mm 55 mm 6 mm 63 cm² nej 1131767 6005472
3 m
SGR 55 200 G 3000 mm 200 mm 55 mm 6 mm 87 cm² nej 1131770 6005474
3 m
SGR 55 300 G 3000 mm 300 mm 55 mm 6 mm 129 cm² nej 1131773 6005476
3 m
SGR 55 400 G 3000 mm 400 mm 55 mm 6 mm 175 cm² nej 1131776 6005478
3 m
SGR 55 500 G 3000 mm 500 mm 55 mm 6 mm 220 cm² nej 1131779 6005480
3 m
SGR 55 600 G 3000 mm 600 mm 55 mm 6 mm 265 cm² nej 1131782 6005482
3 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarvbeslag G Skarvbeslag G GUV 6 G 1131807 6016572
20 Styck
Lock, ohålat vfz (FS) Lock, ohålat vfz (FS) DRLU 500 FS 1131388 6052512
3 m

Monteringstillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skyddskåpor Skyddskåpor SGR KS OR ----- 6003758
500 Styck
Mellanvägg 45 vfz (FS) Mellanvägg 45 vfz (FS) TSG 45 FS 1132254 6062033
3 m
Lockklämma, universal rostfri (A2) Lockklämma, universal rostfri (A2) DKU A2 1132208 6065600
20 Styck
Radiebegränsare FS Radiebegränsare FS KAB GR FS 1131932 6220139
10 Styck
