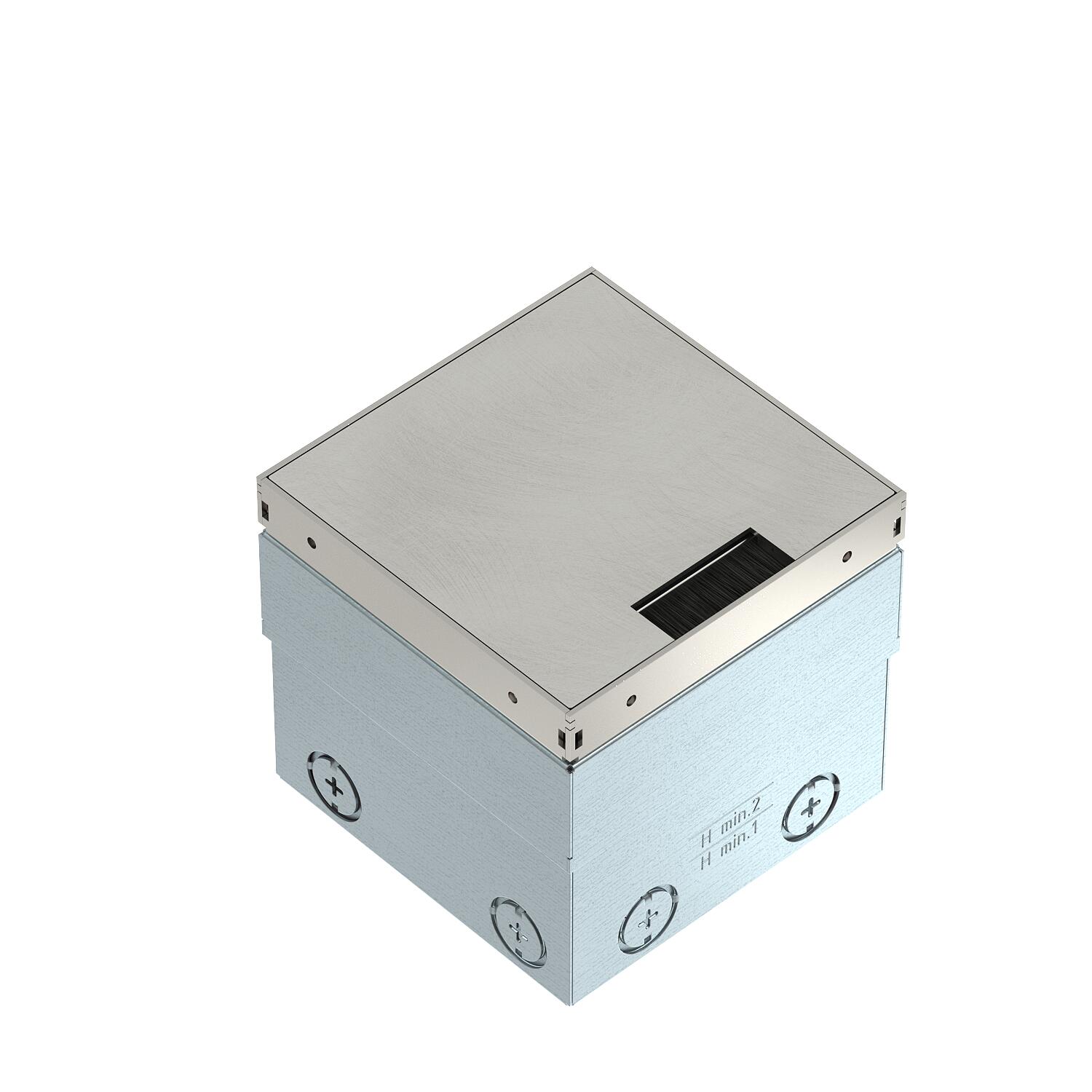

UDHOME2 floor socket, with brush outlet, without floor covering recess, unequipped, stainless steel
Art.nr. 7368352 | EAN 4012197366773
- Produktbeskrivning
-

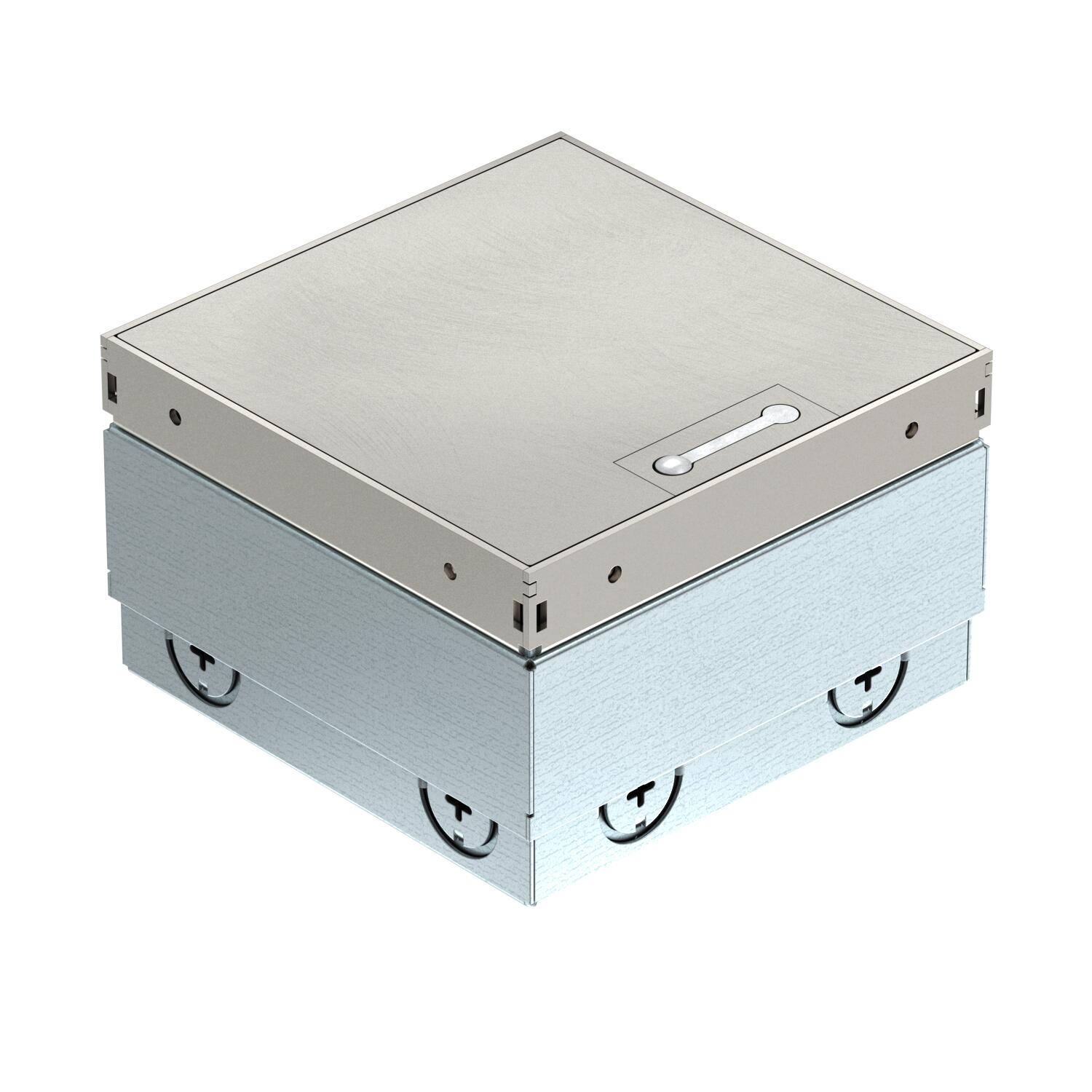

ProduktbeskrivningSquare floor socket for use in dry-care cavity and screed floors in indoor areas. Installation housing with pre-marked insertion openings for pipes (M20/M25). Cover adjustable to top edge of floor covering using four height-adjustment supports. The minimum installation depth is 100 mm, the height-adjustment range 35 mm. Frame and cover made of stainless steel and visible in the floor covering. Cover with decorative plate and brush bar for cable routing. The load-bearing capacity of 15 kN is only guaranteed when in an unused state. Empty housing for up to 2 Modul 45® devices in the mounting support and 2 data sockets in the optional data technology support.
-
- Teknisk data
-
Teknisk data

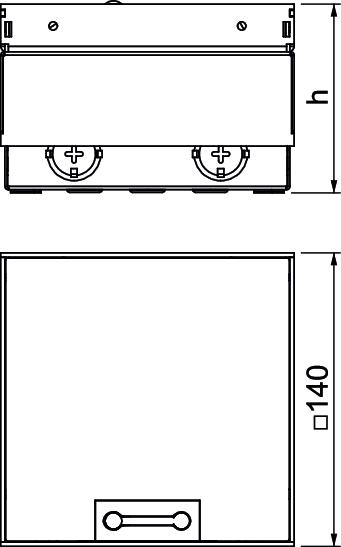

Antal inbyggningsbara enheter 2 Antal införningar 8 Användningsområde i använt skick 6.101.1 torr golvvård Användningsområde i oanvänt skick 6.101.1 torr golvvård Apparathållare för insättning av apparatinsatser nej Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal nej Avsedd för hålgolvsmontering ja Avsedd för utomhusbruk nej Avsedd för våtskötsel nej Bestyckning Tomkapsling Bredd 140 mm Bredd monteringsmått 144 mm Bredd yttermått 140 mm CO2-avtryck (GWP) från vagga till grind 12,24 kg CO2e / 1 Styck Dimension 140x140x110 Godkännande VDE Golvhöjd max. 135 mm Golvhöjd min. 100 mm Golvunderhåll torr Höjd 100 mm Höjdjusteringsintervall max. 135 mm Höjdjusteringsintervall min. 100 mm Lämplig för försänkt golvkanal nej Lämplig för kanal i golvplanet, sluten nej Längd 140 mm Längd monteringsmått 144 mm Längd yttermått 140 mm Lockmodell Dekorplatta Massagolvhöjd max. 135 mm Massagolvhöjd min. 100 mm Material Rostfritt stål 1.4301 Mått H 100 mm Med golvbeläggningsursparing nej Möjlighet till insättning av tätning nej Monteringsdjup 100 mm Nominell dimension för apparater 2 Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP40 Skyddsklass IK-kod IK10 Skyddsram för golvbeläggning nej Utförande kvadratisk Utförande för tung belastning nej Utförande ledningsutlopp Borstlist Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 15 000 N Yta polerad - Alla typer
- Ladda ner
-
Datablad UDHOME2 BN / 7368352 , 0.24MB , pdf
