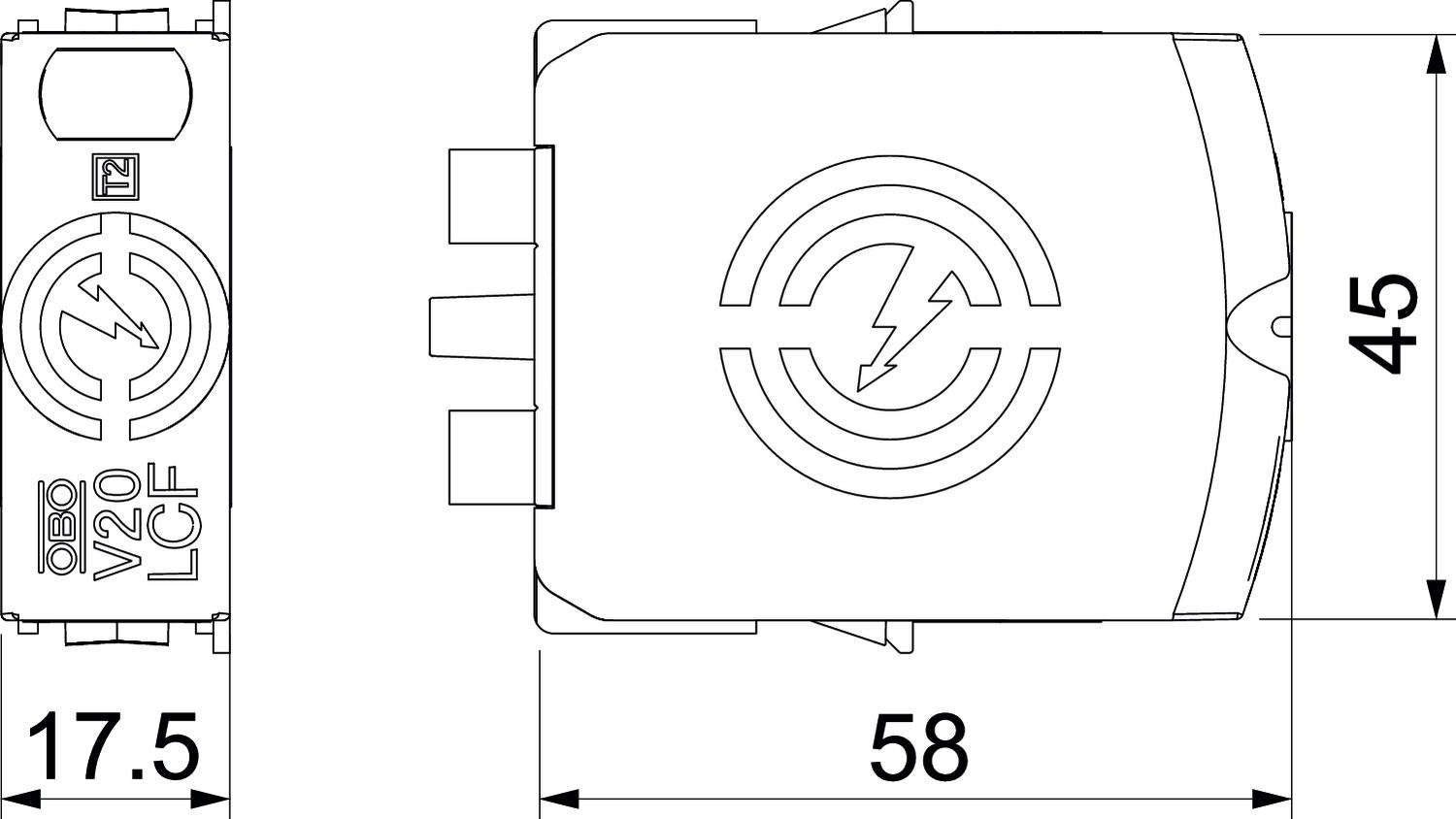

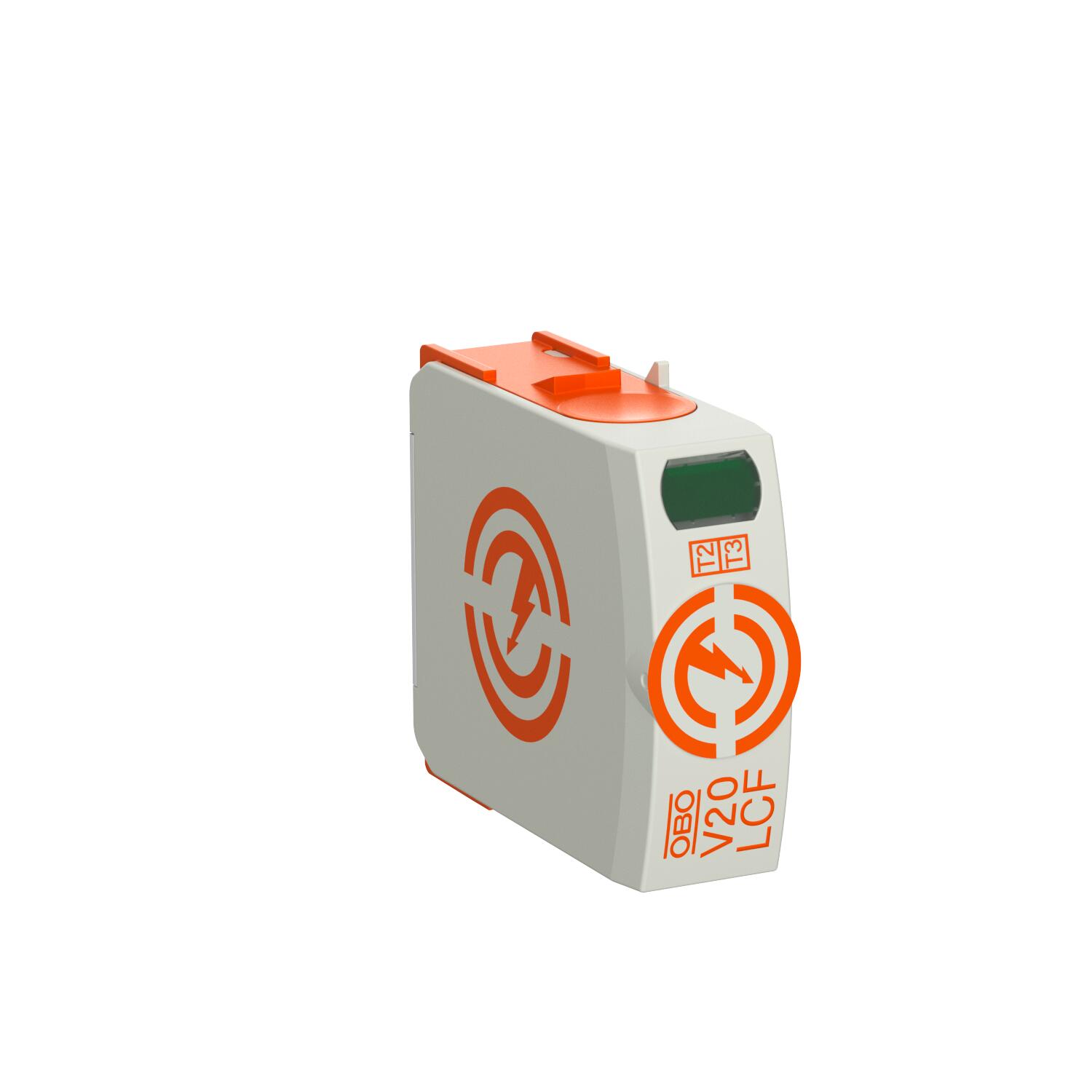

Upper part, surge arrester V20

Art.nr. 5095524 | EAN 4012196818747 | E-Nr. 5271961

Art.nr. / Typ

Polutförande

Max. kontinuerlig spänning AC

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Överspänningsskydd typ 2

• för överspänningsskydd-potentialutjämning enligt IEC 60364-4-44
• avledningsförmåga upp till 40 kA (8/20) per pol genom högpresterande varistorer
• jackbar avledare med brytbar enhet och opdisk statusindikator
• spärrfunktion med vibrationsskydd och spänningskodning
• plast enligt UL 94 V-0
• FS modellen har en potentialfri växlande kontakt för fjärrsignal

Användning: potentialutjämning i huvud- och undercentral

Teknisk data

Anslutningsmöjligheter

Anslutningstvärsnitt FM-klämmor max.	1,5 mm²
Anslutningstvärsnitt FM-klämmor max.	16 AWG
Anslutningstvärsnitt FM-klämmor min.	0,5 mm²
Anslutningstvärsnitt FM-klämmor min.	21 AWG
Brytförmåga AC	230 V; 0,5 A
Brytförmåga DC	230 V; 0,1 A / 75 V; 0,5 A
CO2-avtryck (GWP) från vagga till grind	0,3261 kg CO2e / 1 Styck
Dimension	280V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Godkännande	VDE
Integrerad försäkring	nej
Kapslingsklasser	IP20
Kapslingsmaterial	PA UL 94 V-0
Kortslutningssäker	ja
Kortslutningssäkerhet vid max. försäkring på nätsidan	50 kA eff
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) max.	2 AWG
Ledartvärsnitt, fast (en-/flertrådig) min.	1,5 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	16 AWG
Ledartvärsnitt, flexibelt (fintrådig) max.	35 mm²

Ledartvärsnitt, flexibelt (fintrådig) max.	2 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	16 AWG
Ledartvärsnitt, flexibelt (fintrådig) min.	1,5 mm²
Max avledningsstötström (8/20 µs)	40 kA
Max. försäkring på nätsidan	160 A gL/gG
Maximal avledningsstötström (8/20 µs) [L-N]	40 kA
Maximal avledningsstötström (8/20 µs) [N-PE]	60 kA
Maximal försäkring	160 A
Minsta avstånd	1,5 mm
Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nominell avledningsstötström (8/20 µs)	20 kA
Nominell avledningsstötström (8/20 µs) [L-N]	20 kA
Nominell avledningsstötström (8/20 µs) [N-PE]	40 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Provningsklass Typ 2	ja
Signalering på enheten	optisk
SPD enligt SS-EN 61643-1	klass II
SPD enligt UL 1449	Typ 4
Utblåsande	nej
Vridmoment	4 Nm

Alla typer

Alla typer

Typ	Polutförande	Max. kontinuerlig spänning AC	Kapslingsklasser	E-Nr.	Art.nr.	Mängd	Minsta förpackning
V20-LCF-0-280	-	-	IP20	5271961	5095524	Styck	1 Styck
V20-LCF-1-280	1	280 V	IP20	-----	5095526	Styck	1 Styck
V20-LCF-3-280	3	280 V	IP20	-----	5095528	Styck	1 Styck
V20-LCF-4-280	4	280 V	IP20	-----	5095529	Styck	1 Styck
