US-3-takpendel FTK svart
Art.nr. 7265696 | EAN 4012197248758
- Produktbeskrivning
-

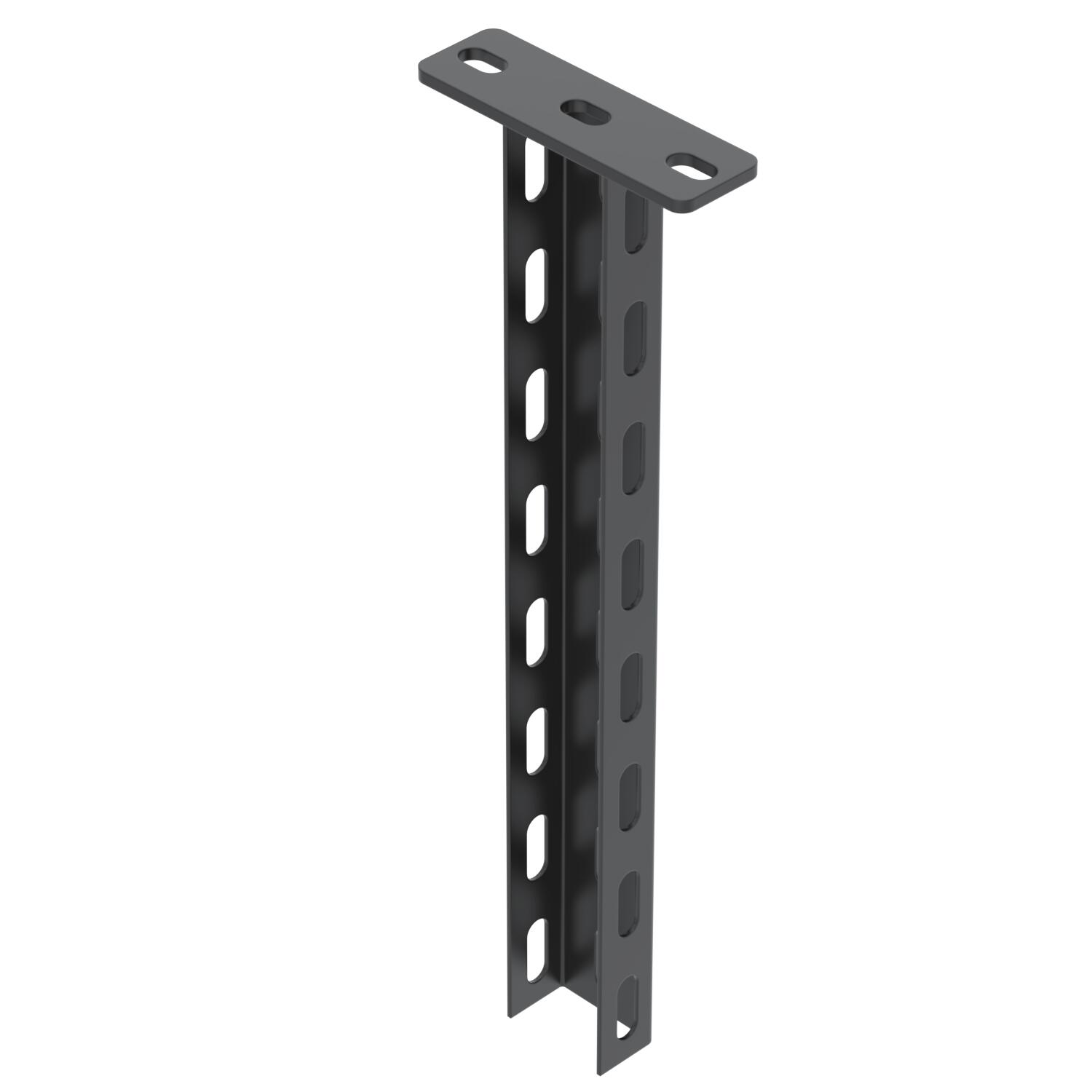

ProduktbeskrivningTakpendel (U-profil) med måtten 50 x 30 mm med fastsvetsat takfäste. För fastsättning i horisontella betongtak och på stålbalkar. Pulverbelagd i djupsvart (RAL 9005). Från konsolbredd 400 mm eller vid installation av konsolen vid slutet av pendeln rekommenderar vi distanser av typen DSK 25.
-
- Teknisk data
-
Teknisk data

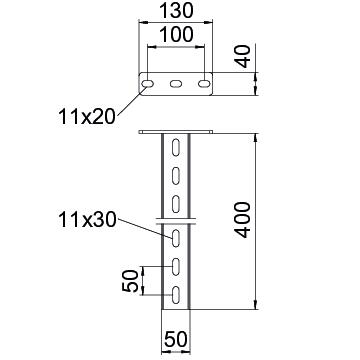

Brandsäker installation / funktionsgaranti nej Bredd 50 mm Dimension 50x30x400 Färg djupsvart; RAL 9005 Höjd 30 mm Konsollängd 200 2,7 kN Konsollängd 400 1,5 kN Längd 1,31 ft Längd 400 mm Material Stål Materialtjocklek 2 mm Mått L 400 mm maximal dragbelastning 5 kN Plåttjocklek 0,08 in Utförande U-profil Yta PES135 - Polyester - Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Protective cap US 3 support, black
US 3 KS SW 6338456 20 Styck Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Kullerförsänkt skruv med bricka och mutter F
FRS 10x25 F 8.8 1132133 6407560 50 Styck
Distans FTK svart
DSK 25 FTK SW ----- 6479548 20 Styck
Sexkantsskruv M10 F
SKS 10x80 F ----- 6418250 20 Styck - Ladda ner
-
EU-försäkran om överensstämmelse US 3 K 40 FTK SW / 7265696 , 0.12MB , pdfUK Förklaring av överensstämmelse US 3 K 40 FTK SW / 7265696 , 0.09MB , pdfREACH försäkran om överensstämmelse US 3 K 40 FTK SW / 7265696 , 0.12MB , pdfRoHS försäkran om överensstämmelse US 3 K 40 FTK SW / 7265696 , 0.13MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdfMontage anvisningar Monteringsanvisning U-pendel-system , 2.02MB , pdf
