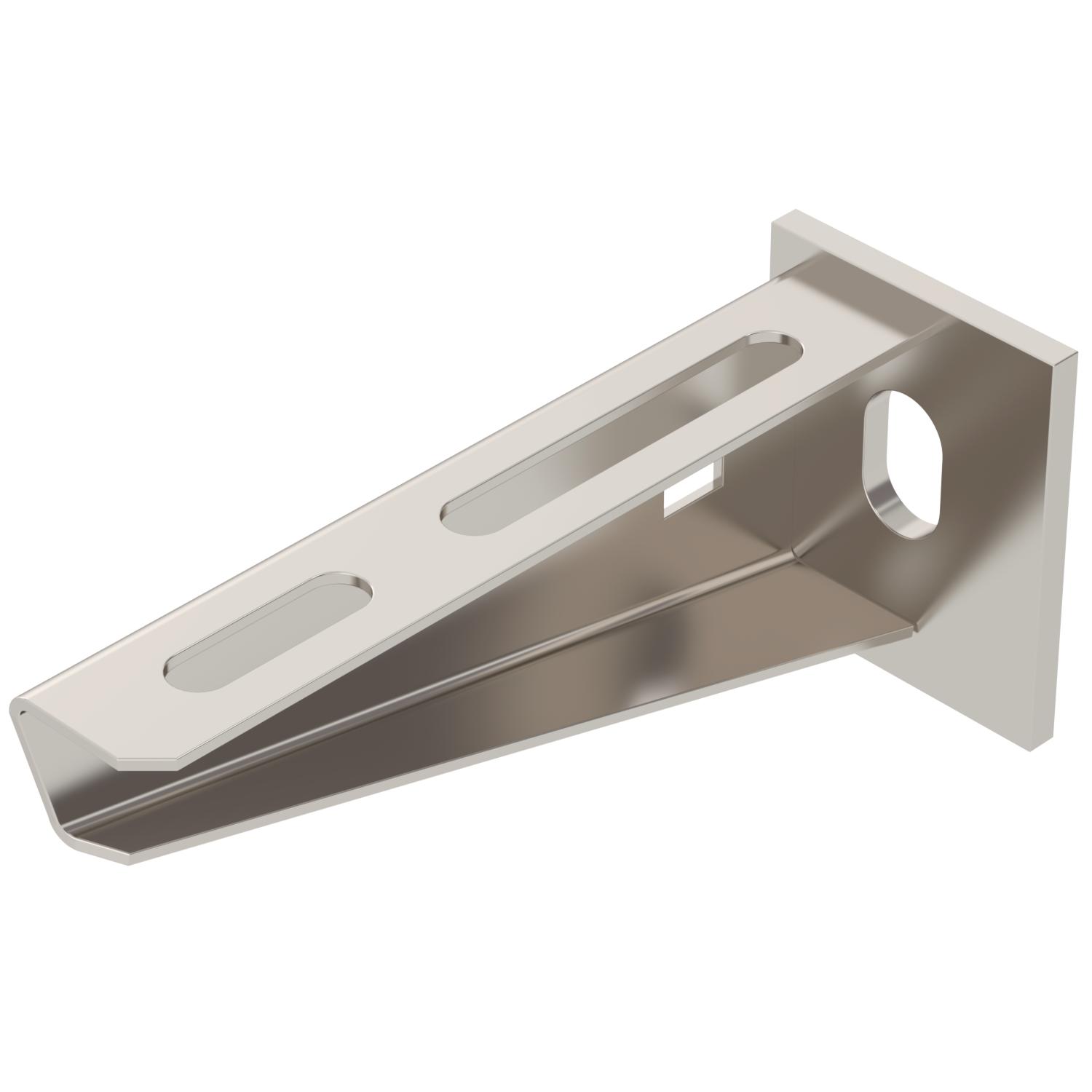

Vägg- och pendelkonsol AW 15 A2
Art.nr. 6421008 | EAN 4012196207558
- Produktbeskrivning
-
ProduktbeskrivningLätt vägg- och pendelkonsol med fastsvetsat fäste.
-
- Teknisk data
-
Teknisk data
Brandsäker installation / funktionsgaranti nej Bredd 110 mm CO2-avtryck (GWP) från vagga till grind 0,7583 kg CO2e / 1 Styck Dimension B110mm F i kN 1,5 kN Färg rostfritt stål Håldiameter 11 mm Höjd 50 mm Längd 40 mm Material Rostfritt stål 1.4301 Mått A 40 mm Mått B 110 mm Mått H 50 mm Rostfritt stål, betat ja Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta polerad Teknisk data
Belastningsdiagram konsol typ AW 15
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Flatrundskruv med kombimutter rostfri (A2)
FRSB 6x12 A2 6406138 100 Styck - Ladda ner
-
Datablad AW 15 11 A2 / 6421008 , 0.23MB , pdfEU-försäkran om överensstämmelse AW 15 11 A2 / 6421008 , 0.12MB , pdfUK Förklaring av överensstämmelse AW 15 11 A2 / 6421008 , 0.09MB , pdfREACH försäkran om överensstämmelse AW 15 11 A2 / 6421008 , 0.12MB , pdfRoHS försäkran om överensstämmelse AW 15 11 A2 / 6421008 , 0.12MB , pdfMiljöproduktdeklaration (EPD) AW 15 11 A2 / 6421008 , 1.48MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdfMontage anvisningar Monteringsanvisning U-pendel-system , 2.02MB , pdf
