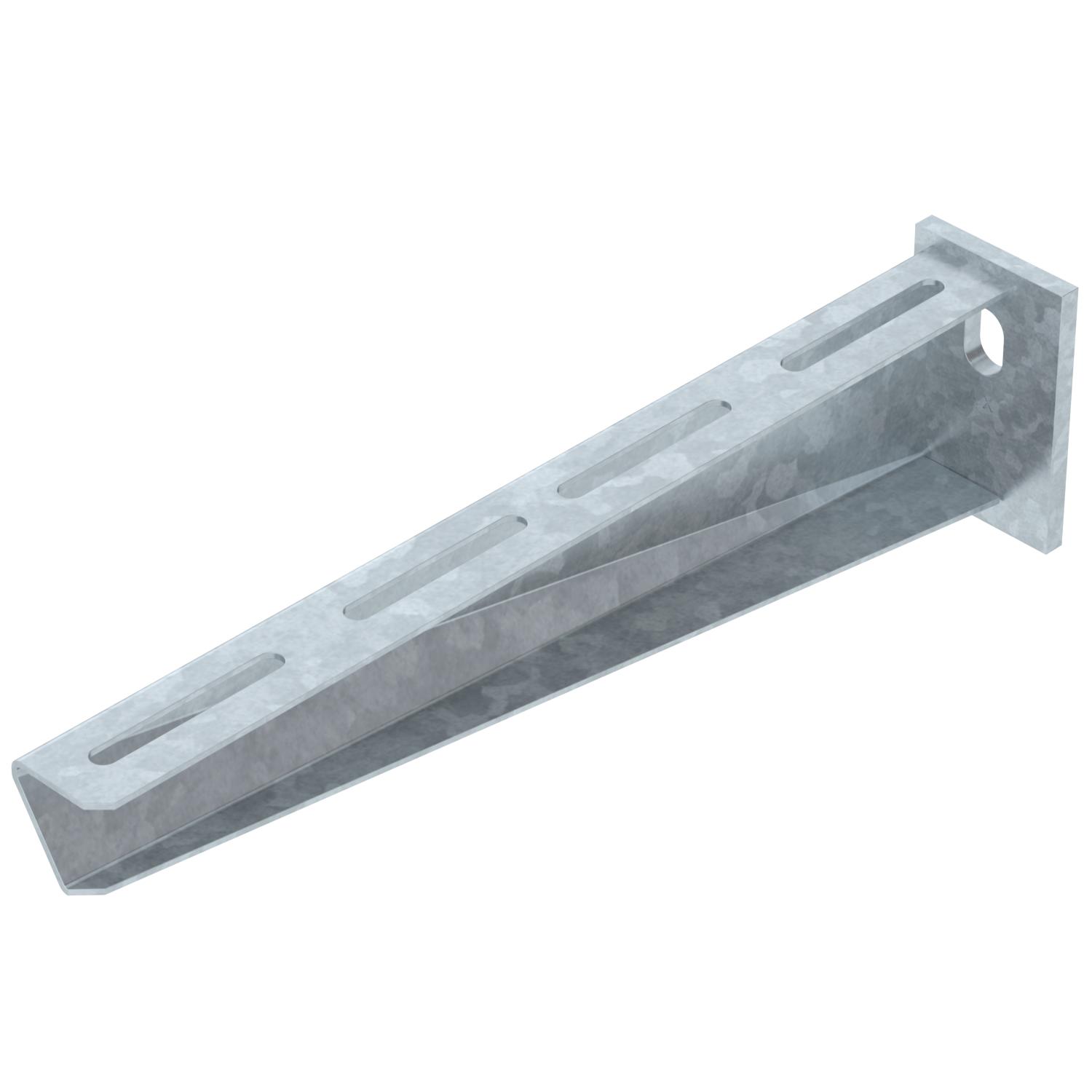

Vägg- och pendelkonsol AW 30 vfz (FT)
Art.nr. 6419747 | EAN 4012196206773 | E-Nr. 1131487
- Produktbeskrivning
-
ProduktbeskrivningMedeltung vägg- och pendelkonsol med fastsvetsat fäste.
-
- Teknisk data
-
Teknisk data

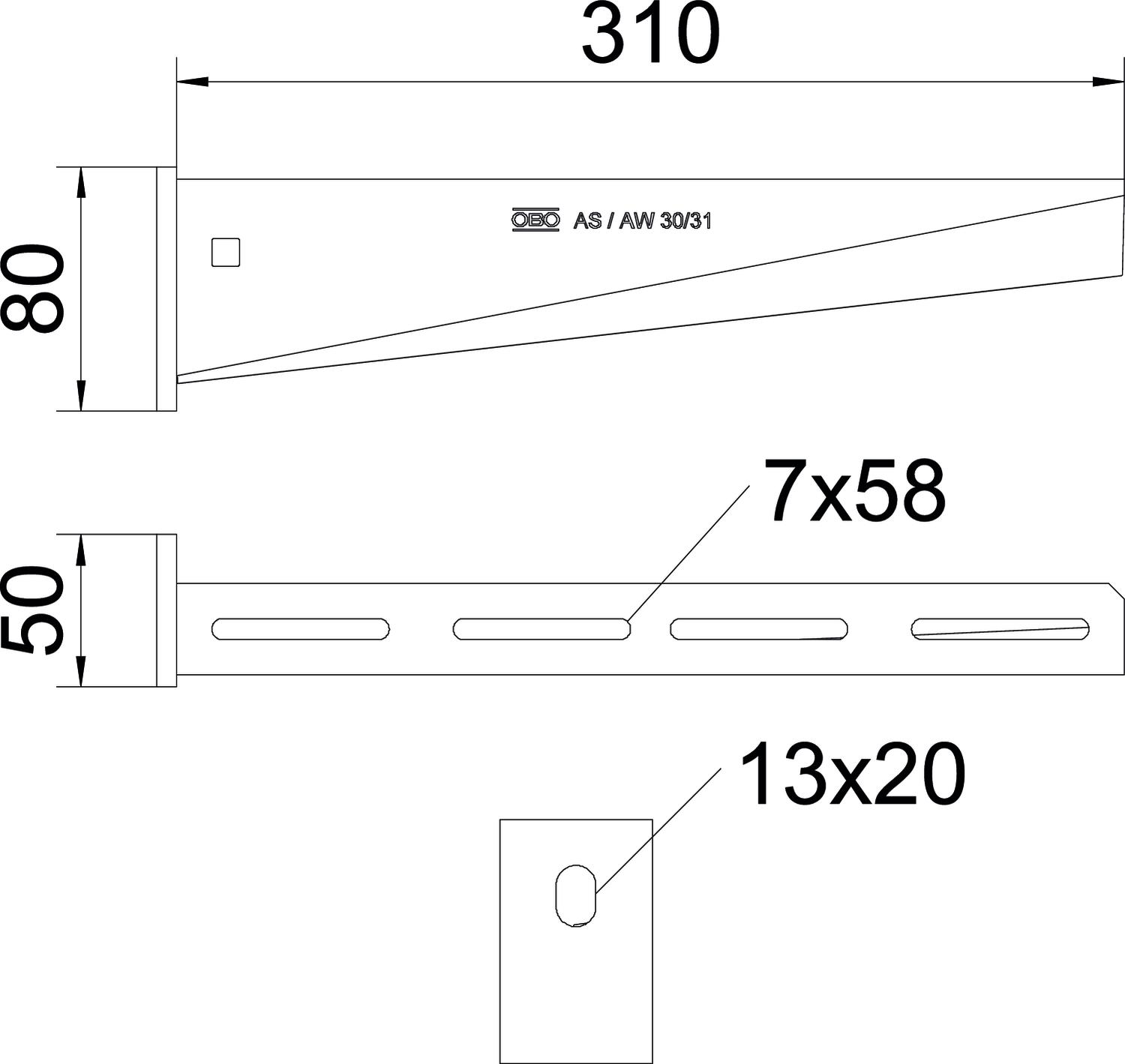

Brandsäker installation / funktionsgaranti ja Bredd 310 mm CO2-avtryck (GWP) från vagga till grind 0,6065 kg CO₂e / 1 Styck Dimension B310mm EPD-artikel ja F i kN 3 kN Färg zink Håldiameter 13 mm Höjd 80 mm Längd 50 mm Material Stål Mått A 50 mm Mått B 310 mm Mått H 80 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta varmförzinkad Teknisk data
Belastningsdiagram
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Alla typer
-
Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Kullerförsänkt skruv med kombimutter F
FRSB 6x12 F 6406122 100 Styck - Ladda ner
-
